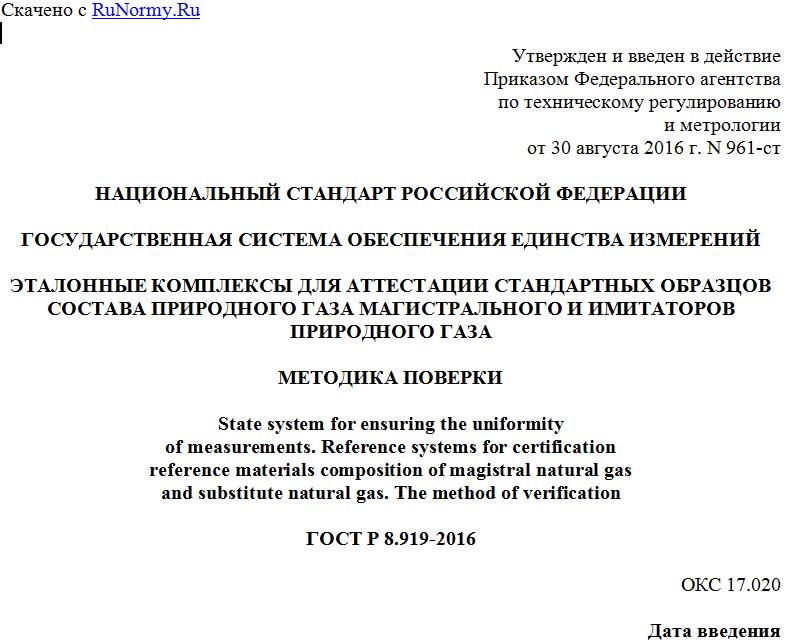

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 августа 2016 г. N 961-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ЭТАЛОННЫЕ КОМПЛЕКСЫ ДЛЯ АТТЕСТАЦИИ СТАНДАРТНЫХ ОБРАЗЦОВ
СОСТАВА ПРИРОДНОГО ГАЗА МАГИСТРАЛЬНОГО И ИМИТАТОРОВ
ПРИРОДНОГО ГАЗА
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity
of measurements. Reference systems for certification
reference materials composition of magistral natural gas
and substitute natural gas. The method of verification
ГОСТ Р 8.919-2016
ОКС 17.020
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 961-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на эталонные комплексы, являющиеся рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578, предназначенные для выпуска стандартных образцов состава природного газа утвержденных типов (имитаторов ГСО-ИПГ и на основе магистрального газа ГСО-ПГМ), и устанавливает методы и средства первичной и периодической поверок.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.315 Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.4.009 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 31369 Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
В настоящем стандарте применены термины с соответствующими определениями:
3.1.1 зашифрованная эталонная газовая смесь: Смесь, приготовленная на государственном первичном эталоне единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011, содержащая определяемые компоненты природного газа и в рамках поверки рабочих эталонов предназначенная для проведения измерений содержания компонентов в смеси с помощью эталонных комплексов, являющихся рабочими эталонами.
3.1.2 показатель точности результатов измерений: Установленная характеристика точности результатов измерений, полученных по методике измерений, применяемой при аттестации ГСО природного газа.
3.1.3 предел обнаружения: Наименьшее содержание компонента, которое может быть количественно определено с помощью используемой методики измерений с установленными значениями показателей точности.
3.1.4 предел детектирования: Минимальное количество анализируемого вещества, которое можно зарегистрировать при помощи данного детектора.
3.2 В настоящем стандарте применены следующие сокращения:
АПХК - аппаратно-программный хроматографический комплекс;
ГСО - стандартный образец состава утвержденного типа, порядок разработки которого установлен в ГОСТ 8.315;
ГЭТ 154 - Государственный первичный эталон единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
ДТП - детектор по теплопроводности;
ИПГ - имитатор природного газа;
МХ - метрологические характеристики;
НД - нормативный документ;
ПГМ - природный газ магистральный;
ПИД - пламенно-ионизационный детектор;
ПО - программное обеспечение;
РЭ - рабочий эталон;
СКО - среднее квадратическое отклонение;
ТУ - технические условия;
ЭС - стандартный образец - эталон сравнения, аттестуемый на ГЭТ 154.
4 Операции и средства поверки
4.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер подраздела, пункта Обязательность проведения операции
при первичной поверке при периодической поверке
Внешний осмотр 8.1 Да Да
Опробование: 8.2 Да Да
- определение уровня флуктуационных шумов нулевого сигнала 8.2.1 Да Да
- определение дрейфа нулевого сигнала 8.2.2 Да Нет
- определение предела детектирования по пропану 8.2.3 Да Нет
- определение предела детектирования по всем компонентам 8.2.4 Да Да
Определение метрологических характеристик: 8.3 Да Да
- определение относительного среднего квадратического отклонения 8.3.1 Да Да
Контроль метрологических характеристик на ГЭТ 154 экземпляров ГСО, аттестованных на РЭ 8.4 Да Да
Измерение на РЭ содержания определяемых компонентов в зашифрованных эталонных газовых смесях 8.5 Да Да
4.2 Эталонные комплексы - РЭ 1-го разряда, являющиеся АПХК и используемые при аттестации ГСО-ИПГ и ГСО-ПГМ, подлежат поверке.
4.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
4.4 При аттестации на РЭ экземпляров ГСО с целью предоставления во ФГУП "ВНИИМ им. Д.И. Менделеева" для контроля их МХ с помощью аппаратуры ГЭТ 154 и при измерении на РЭ содержания компонентов в зашифрованных эталонных газовых смесях, предоставляемых ученым хранителем ГЭТ 154, предприятием - изготовителем ГСО, следует использовать средства, указанные в паспорте на РЭ, а также ЭС - газовые смеси в баллонах под давлением с действующими паспортами.
4.5 Средства контроля условий поверки приведены в паспорте на РЭ.
5 Требования безопасности и требования к квалификации поверителя
5.1 При работе с газовыми смесями в баллонах под давлением должны быть соблюдены Федеральные нормы и правила промышленной безопасности [1].
5.2 При работе с электроустановками следует соблюдать правила электробезопасности по ГОСТ 12.1.019 и ГОСТ 12.1.038.
5.3 При работе на АПХК должны быть выполнены требования безопасности, изложенные в эксплуатационных документах.
5.4 Помещение, в котором проводят поверку, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009.
5.5 Вентиляционная система помещения должна обеспечивать многократный обмен воздуха в соответствии с ГОСТ 12.4.021.
5.6 Содержание вредных веществ в воздухе должно соответствовать требованиям ГОСТ 12.1.005.
5.7 При выполнении поверки РЭ должны быть соблюдены требования инструкции по технике безопасности, действующие в структурном подразделении, ответственном за эксплуатацию РЭ.
