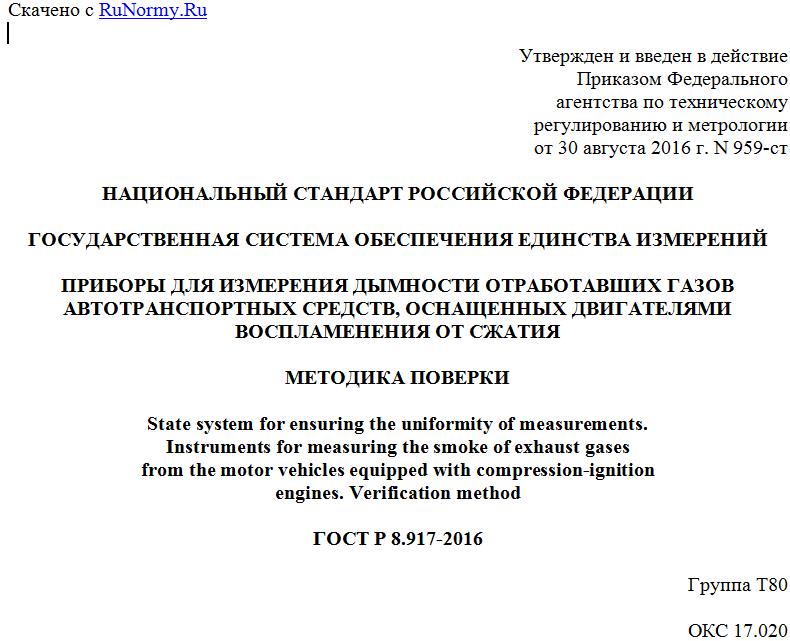

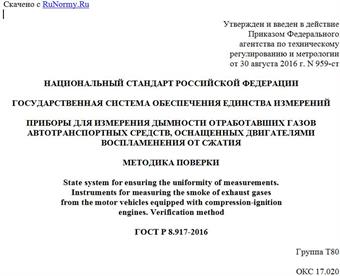

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2016 г. N 959-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ДЫМНОСТИ ОТРАБОТАВШИХ ГАЗОВ
АВТОТРАНСПОРТНЫХ СРЕДСТВ, ОСНАЩЕННЫХ ДВИГАТЕЛЯМИ
ВОСПЛАМЕНЕНИЯ ОТ СЖАТИЯ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Instruments for measuring the smoke of exhaust gases
from the motor vehicles equipped with compression-ignition
engines. Verification method
ГОСТ Р 8.917-2016
Группа Т80
ОКС 17.020
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 959-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на приборы для измерения дымности отработавших газов автотранспортных средств, оснащенных двигателями воспламенения от сжатия (далее - приборы), и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на приборы <1> с измерительными каналами:
- дымности: коэффициент поглощения света, коэффициент ослабления света;
- частоты вращения коленчатого вала двигателя;
- температуры масла.
--------------------------------
<1> В том числе на приборы, соответствующие ГОСТ Р 41.24.
Метрологические характеристики каналов соответствуют приведенным в приложении А.
Примечание - Измерительные каналы частоты вращения коленчатого вала двигателя и/или температуры масла в приборах могут отсутствовать.
Интервал между поверками приборов устанавливается при проведении испытаний в целях утверждения типа средств измерений (далее - СИ) и указывается в свидетельстве об утверждении типа СИ.
При проведении испытаний в целях утверждения типа СИ допускается разрабатывать методики поверки, распространяющиеся на конкретный тип приборов, не противоречащие настоящему стандарту.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ Р 41.24-2003 Единообразные предписания, касающиеся: I. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей
ГОСТ Р 52160-2003 Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины и определения в соответствии с ГОСТ Р 52160.
3.1.1 дымомер: Прибор, предназначенный для непрерывного измерения коэффициента поглощения света k и коэффициента ослабления света N.
3.1.2 коэффициент поглощения света k, м-1: Значение дымности, измеренное дымомером по основной шкале индикатора с диапазоном от 0 до .
3.1.3 коэффициент ослабления света N, %: Значение дымности, измеренное дымомером по вспомогательной линейной шкале индикатора с диапазоном от 0 до 100%.
3.2 В настоящем стандарте применены следующие сокращения:
ПО - программное обеспечение;
СИ - средство измерений;
ЭД - эксплуатационная документация.
Примечание - К ЭД согласно настоящему стандарту относятся: руководство по эксплуатации, паспорт (формуляр) по ГОСТ 2.601, ГОСТ 2.610.
4 Операции поверки
4.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер пункта методики поверки
1 Внешний осмотр 9.1
2 Опробование 9.2
2.1 Проверка общего функционирования 9.2.1
2.2 Проверка температуры дымовой камеры 9.2.2
2.3 Подтверждение соответствия ПО 9.2.3
3 Определение метрологических характеристик 9.3
3.1 Определение погрешности по измерительному каналу дымности 9.3.1
3.2 Определение погрешности по измерительному каналу частоты вращения коленчатого вала двигателя 9.3.2
3.3 Определение погрешности по измерительному каналу температуры масла 9.3.3
Примечание - Определение метрологических характеристик выполняется по всем измерительным каналам, которые имеются в поверяемом приборе.
4.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
5 Средства поверки
5.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2
Средства поверки
Номер пункта методики поверки Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические характеристики (МХ) и основные технические характеристики средства поверки
9 Прибор комбинированный для измерения температуры, относительной влажности воздуха и абсолютного давления, например Testo 622, обеспечивающий МХ: - диапазон измерений температуры 10 - 30 °C, пределы допускаемой абсолютной погрешности +/- 0,5 °C; - диапазон измерений относительной влажности 30 - 80%, пределы допускаемой абсолютной погрешности +/- 3%; - диапазон измерений абсолютного давления 80 - 110 кПа, пределы допускаемой абсолютной погрешности +/- 0,5 кПа.
9.2.2 9.3.3 Термометр цифровой, обеспечивающий МХ: диапазон измерений температур 20 - 100 °C, пределы допускаемой абсолютной погрешности +/- 1,0 °C.
Термостат с диапазоном воспроизводимых температур 20 - 100 °C, пределы допускаемой погрешности поддержания температуры +/- 1,0 °C.
9.3.1 Нейтральный светофильтр, например КП-01, с коэффициентом ослабления света 50 - 54% и коэффициентом поглощения k от 1,6 до 1,8 м-1 согласно ГОСТ Р 41.24, пределы допускаемой абсолютной погрешности коэффициента ослабления света +/- 0,5%.
9.3.2 Частотомер электронно-счетный с диапазоном измерений частоты 0 - 100 Гц, пределы допускаемой относительной погрешности +/- 0,5%.
Генератор импульсов с диапазоном воспроизведения частоты импульсов 5 - 100 Гц.
5.2 Допускается применение других средств, не приведенных в таблице 2, класс точности и метрологические характеристики которых не хуже указанных в
