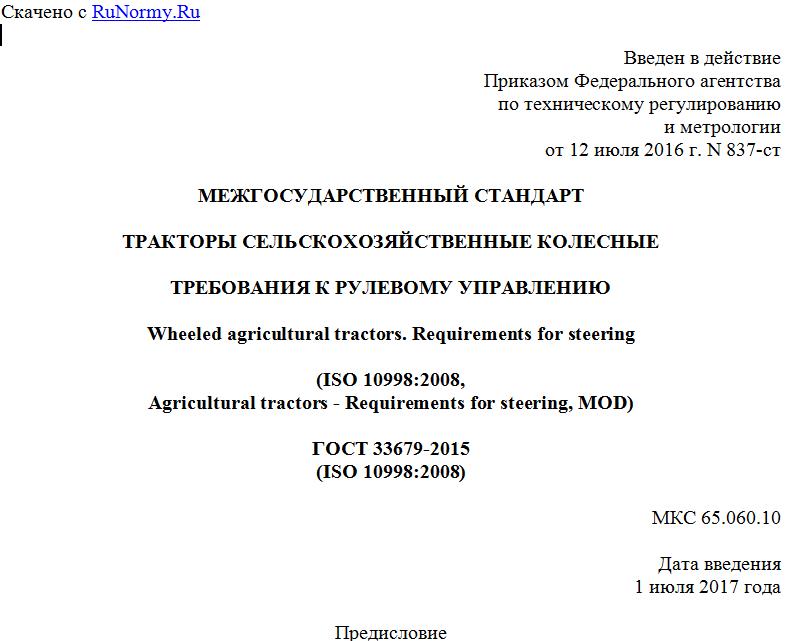

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 12 июля 2016 г. N 837-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРАКТОРЫ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ КОЛЕСНЫЕ
ТРЕБОВАНИЯ К РУЛЕВОМУ УПРАВЛЕНИЮ
Wheeled agricultural tractors. Requirements for steering
(ISO 10998:2008,
Agricultural tractors - Requirements for steering, MOD)
ГОСТ 33679-2015
(ISO 10998:2008)
МКС 65.060.10
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Российской ассоциацией производителей сельхозтехники (Ассоциация Росагромаш) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 284 "Тракторы и машины сельскохозяйственные"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол по переписке от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2016 г. N 837-ст межгосударственный стандарт ГОСТ 33679-2015 (ISO 10998:2008) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 10998:2008 "Тракторы сельскохозяйственные. Требования к рулевому управлению" ("Agricultural tractors - Requirements for steering", MOD), включая его техническую поправку 1 - Amd 1:2014, путем исключения пунктов, приведенных в дополнительном приложении ДА (таблица ДА.3), а также пункта 3.1.9, который не используется в тексте настоящего стандарта.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Международный стандарт разработан Техническим комитетом ISO/ТС 23 "Тракторы и машины для сельского и лесного хозяйства", подкомитетом ПК (SC) 4 "Тракторы" Международной организации по стандартизации (ISO).
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие модифицированные межгосударственные стандарты и выделены курсивом.
Информация о замене ссылок с разъяснением причин их замены приведена в дополнительном приложении ДБ (таблица ДБ.1).
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты, действующие взамен их, и выделены курсивом.
Информация о замене ссылок с разъяснением причин их замены приведена в дополнительном приложении ДБ (таблица ДБ.2)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к рулевому управлению при нормальном и экстремальном режимах работы сельскохозяйственных тракторов и распространяется на тракторы, максимальная проектная скорость которых установлена в соответствии с ГОСТ 30748 и не превышает (60 +/- 3) км/ч.
Положения настоящего стандарта не касаются гусеничных тракторов, максимальная проектная скорость которых установлена в соответствии с ГОСТ 30748 и не превышает (15 +/- 3) км/ч.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 7057-2001 Тракторы сельскохозяйственные. Методы испытаний
ГОСТ 26336-97 Тракторы, машины для сельского и лесного хозяйства, самоходные механизмы для газонов и садов. Условные обозначения (символы) элементов систем управления, обслуживания и отображения информации <*>
--------------------------------
<*> В Российской Федерации действует ГОСТ 26336-84 "Тракторы и сельскохозяйственные машины, механизированное газонное и садовое оборудование. Система символов для обозначения органов управления и средств отображения информации. Символы".
ГОСТ 30748-2001 (ИСО 3965:1990) Тракторы сельскохозяйственные. Определение максимальной скорости
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Общие термины
3.1.1 сельскохозяйственный трактор (agricultural tractor): Колесное или гусеничное транспортное средство с механическим приводом, имеющее как минимум две оси, функции которого существенным образом зависят от тяговой мощности; специально разработанное для того, чтобы тянуть, толкать, перевозить или приводить в движение определенные устройства, машины или прицепы, предназначенные для использования в сельском или лесном хозяйстве.
Примечание - Трактор в соответствии с [1] может быть приспособлен для перевозки груза и/или персонала.
3.1.2 рулевое оборудование (steering equipment): Оборудование, узлы которого предназначены для сохранения и/или изменения направления движения трактора, включает рулевое управление (см. 3.1.3), рулевой привод (см. 3.1.4), управляемые колеса (3.1.7) или гусеницы, систему энергопитания (см. 3.1.8), если имеется.
3.1.3 рулевое управление (steering control): Узел/часть рулевого оборудования, предназначенные для выполнения операций управления.
Примечание - Осуществляется с/без непосредственным(ого) вмешательством(а) водителя. Рулевое управление, в котором усилие управления (на рулевом колесе) обеспечивается частично или полностью мышечной силой водителя, включает все детали, начиная от точки приложения усилия водителем до точки, в которой это усилие преобразуется посредством механических, гидравлических или электрических средств.
3.1.4 рулевой привод (steering transmission): Детали рулевого оборудования, находящиеся между рулевым управлением и управляемыми колесами или гусеницами, обеспечивающие передачу усилия от рулевого колеса.
Примечания
1 Рулевой привод включает все детали, начиная от точки приложения усилия водителем до точки преобразования этого усилия посредством механических, гидравлических или электрических средств.
2 Рулевой привод имеет две независимые функции: передачу управления (см. 3.1.4.1) и передачу энергии (см. 3.1.4.2). При самостоятельном использовании терминов "передача управления" или "передача энергии" в настоящем стандарте подразумевается как передача управления, так и передача энергии. Различие между механической, электрической и гидравлической системами привода или их комбинацией заключается в форме передаваемых сигналов и/или энергии.
3.1.4.1 передача управления (control transmission): Все детали рулевого оборудования, посредством которых передаются сигналы управления.
3.1.4.2 передача энергии (energy transmission): Все детали рулевого привода, посредством которых передается энергия, необходимая для управления колесами и для их регулирования.
3.1.5 система помощи водителю при рулевом управлении (advanced driver assistance steering system): Система, являющаяся дополнительной по отношению к главной системе рулевого управления и помогающая водителю управлять трактором, но при сохранении водителем постоянного первичного контроля за трактором.
Примечание - Система помощи водителю при рулевом управлении включает функцию автоматического рулевого управления (см. 3.1.5.1) и/или функцию корректировки рулевого управления (см. 3.1.5.2).
3.1.5.1 функция автоматического рулевого управления (automatically commanded steering function): Функция в составе комплексной электронной системы управления, при которой приведение в действие системы рулевого управления может быть результатом автоматической оценки сигналов, подаваемых от движителей трактора, возможно, в сочетании с отключенными функциями системы, для обеспечения непрерывного регулирования в целях помощи водителю при следовании по особой траектории, при маневрировании на низкой скорости или в процессе парковки.
3.1.5.2 рулевое управление с функцией корректировки (corrective steering function): Функция управления периодического действия в составе комплексной электронной системы управления, при помощи которой на ограниченный промежуток времени осуществляется изменение угла поворота одного или более управляемых колес или гусениц, что является результатом автоматической оценки сигналов, подаваемых от движителей трактора, при сохранении основной заданной траектории движения трактора или влияния их на динамические характеристики трактора.
Примечание - Рулевое управление с функцией корректировки самостоятельно не приводит в действие систему рулевого управления, но в сочетании с элементами пассивной инфраструктуры предупреждает водителя об отклонении от идеальной траектории движения трактора или о непредвиденной опасности при помощи тактильных/сенсорных сигналов, передаваемых через рулевое управление, которые также могут расцениваться как элементы функции корректировки системы управления.
