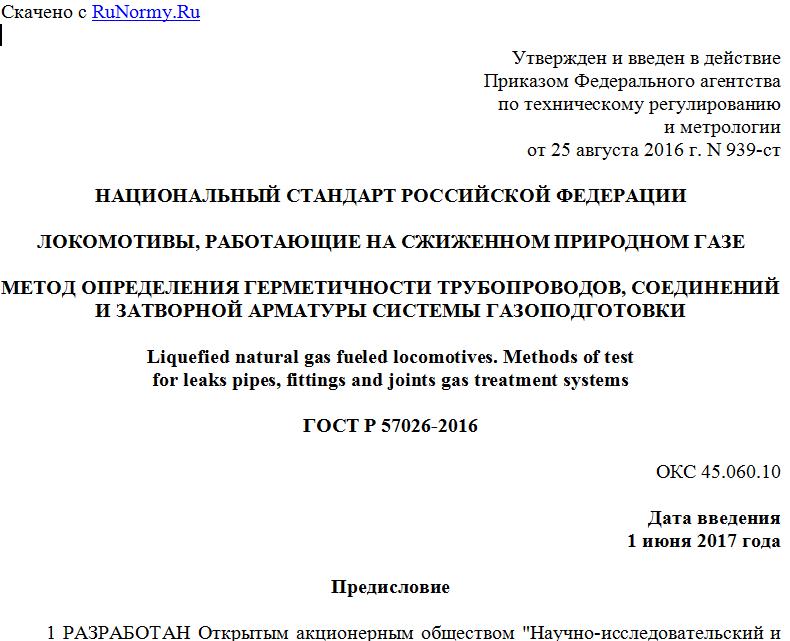

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 августа 2016 г. N 939-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛОКОМОТИВЫ, РАБОТАЮЩИЕ НА СЖИЖЕННОМ ПРИРОДНОМ ГАЗЕ
МЕТОД ОПРЕДЕЛЕНИЯ ГЕРМЕТИЧНОСТИ ТРУБОПРОВОДОВ, СОЕДИНЕНИЙ
И ЗАТВОРНОЙ АРМАТУРЫ СИСТЕМЫ ГАЗОПОДГОТОВКИ
Liquefied natural gas fueled locomotives. Methods of test
for leaks pipes, fittings and joints gas treatment systems
ГОСТ Р 57026-2016
ОКС 45.060.10
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2016 г. N 939-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 Раздел 7 настоящего стандарта может быть использован для подтверждения соответствия требованиям безопасности, установленным нормативно-правовыми актами в области технического регулирования
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на локомотивы, работающие на сжиженном природном газе (далее - локомотивы), и устанавливает методы испытаний:
- трубопроводной арматуры и трубопроводов, применяемых в системах газоподготовки локомотивов, на герметичность относительно внешней среды (см. раздел 4);
- трубопроводной арматуры, применяемой в системах газоподготовки локомотивов, на соответствие затвора трубопроводной арматуры классу герметичности A - по ГОСТ 9544 (см. раздел 5);
- систем газоподготовки, смонтированных на локомотивах, на герметичность относительно внешней среды (см. разделы 6, 7).
Методы, изложенные в разделах 4 и 5, применяют при изготовлении и ремонте трубопроводной арматуры и трубопроводов для систем газоподготовки локомотивов.
Метод, изложенный в разделе 6, применяют для контроля после сборки и монтажа системы газоподготовки при изготовлении локомотива.
Метод, изложенный в разделе 7, применяют при подтверждении соответствия локомотива требованиям технического регламента, при предварительных, приемочных, квалификационных, приемо-сдаточных испытаниях. Данный метод может быть также применен при отдельных видах технического обслуживания или при послеремонтном контроле системы газоподготовки локомотива в соответствии с руководством по эксплуатации (РЭ) на локомотив.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие документы:
ГОСТ 12.0.004 Система стандартов безопасности труда. Организация обучения безопасности труда
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия
ГОСТ 9544 Арматура трубопроводная. Нормы герметичности затворов
ГОСТ 24054 Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования
ГОСТ 24856 Арматура трубопроводная. Термины и определения
ГОСТ 26790 Техника течеискания. Термины и определения
ГОСТ Р 8.568 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р ИСО 8573-1 Сжатый воздух. Часть 1. Загрязнения и классы чистоты
ГОСТ Р 52350.29.1 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 53521 Переработка природного газа. Термины и определения
ГОСТ Р 56021 Газ горючий природный сжиженный. Топливо для двигателей внутреннего сгорания и энергетических установок. Технические условия
СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 24856, ГОСТ 26790, ГОСТ Р 53521, а также следующие термины с соответствующими определениями:
3.1 сжиженный природный газ; СПГ: Природный газ, сжиженный после переработки с целью хранения или транспортирования, а также использования в качестве топлива для двигателей локомотивов.
3.2 трубопровод: Сборочный узел или элемент, состоящий из труб и соединительных частей, предназначенный для транспортирования жидких и/или газообразных сред.
3.3
трубопроводная арматура (арматура), ТПА: Техническое устройство, устанавливаемое на трубопроводах, оборудовании и емкостях, предназначенное для управления потоком рабочей среды путем изменения проходного сечения. Примечания 1 Под управлением понимается перекрытие, открытие, регулирование, распределение, смешивание, разделение. 2 Во множественном числе термин не применяется. [ГОСТ 24856-2014, статья 2.1]
3.4 система газоподготовки: Система, предназначенная для заправки, хранения, выдачи, регазификации и подачи газа в двигатель локомотива и включающая в себя криогенную емкость для сжиженного природного газа (СПГ), трубопроводы, трубопроводную арматуру (ТПА), автоматические приборы управления и контроля, устройство регазификации, устройства газосброса, дозирующее устройство и другое оборудование, необходимое для обеспечения двигателя газовым топливом.
Примечание - Дозирующее устройство обеспечивает регулирование подачи газа в двигатель.
3.5
герметичность: Свойство изделия или его элементов, исключающее проникновение через них газообразных и (или) жидких сред. [ГОСТ 26790-85, статья 1]
3.6 газоанализатор: Прибор, предназначенный для измерения концентрации одного или более компонента газовой смеси.
3.7
течеискатель: Прибор или устройство для обнаружения течей. [ГОСТ 26790-85, статья 21]
3.8 регазификация: Процесс преобразования природного газа из жидкого состояния в газообразное.
3.9 испытательная среда: Среда, используемая для испытания на герметичность.
4 Методы испытания трубопроводов и трубопроводной арматуры на герметичность относительно внешней среды
4.1 Метод обдува гелием поверхности объекта
4.1.1 Сущность метода
Метод соответствует ГОСТ 24054 и основан на обнаружении пробного газа - гелия, проникающего через течи, при помощи масс-спектрометрического способа анализа. При этом непрерывно вакууммируемые внутренние полости испытуемого объекта соединены с гелиевым течеискателем, основанным на масс-спектрометрическом принципе анализа, а участки наружной поверхности объекта последовательно обдувают струей гелия или смеси гелия с воздухом или азотом.
О негерметичности и местонахождении течей судят по показаниям течеискателя.
4.1.2 Требования безопасности и охраны труда
4.1.2.1 К проведению испытаний допускают персонал, прошедший обучение по безопасности труда и пожарной безопасности при производстве работ, связанных с испытаниями.
Обучение, контроль знаний и инструктажи по безопасности труда проводят в соответствии с ГОСТ 12.0.004.
Персонал, проводящий испытания, также должен знать:
- устройство испытательного стенда;
- технологический процесс испытаний;
- устройство и эксплуатационную документацию (ЭД) испытуемого изделия;
- правила оказания первой помощи пострадавшим.
4.1.2.2 Освещенность рабочих мест при испытаниях - не менее 50 лк.
4.1.2.3 В испытательном помещении должна быть предусмотрена постоянно действующая приточно-вытяжная вентиляция, обеспечивающая объемную долю кислорода в воздухе помещения от 19% до 23%.
Кроме того, в указанном помещении в зоне размещения персонала должен быть установлен автоматический газоанализатор кислорода, подающий световой и звуковой сигналы об отклонении от норм содержания кислорода в воздухе помещения менее 19%, а также более 23%, имеющий диапазон измерения объемной доли кислорода от 12% до 30% или больший диапазон. Применяют автоматический газоанализатор кислорода с метрологическими характеристиками не более следующих
