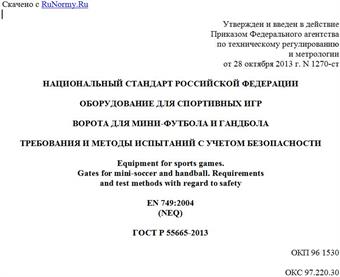

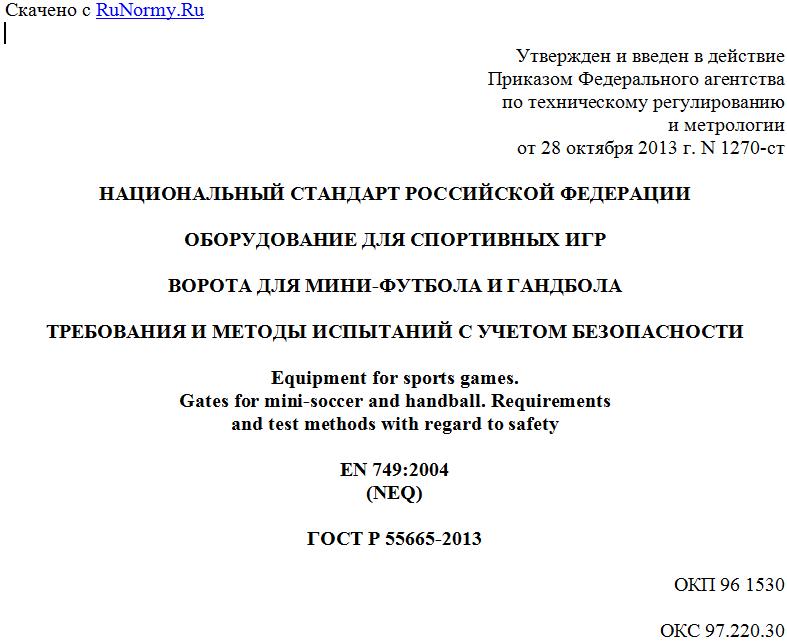

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 октября 2013 г. N 1270-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ СПОРТИВНЫХ ИГР
ВОРОТА ДЛЯ МИНИ-ФУТБОЛА И ГАНДБОЛА
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ С УЧЕТОМ БЕЗОПАСНОСТИ
Equipment for sports games.
Gates for mini-soccer and handball. Requirements
and test methods with regard to safety
EN 749:2004
(NEQ)
ГОСТ Р 55665-2013
ОКП 96 1530
ОКС 97.220.30
Дата введения
1 января 2015 года
Предисловие
1. Разработан Саморегулируемой организацией некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт") и автономной некоммерческой организацией "Центр содействия развитию физической культуры и спорта" (АНО "ЦСРФКиС").
2. Внесен Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1270-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 749:2004 "Оборудование для спортивных игр. Гандбольные ворота. Требования и методы испытаний, включая безопасность" (EN 749:2004 "Playing field equipment - Handball goals - Functional and safety requirements, test methods", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на оборудование для спортивных игр. Стандарт устанавливает функциональные требования и требования безопасности к воротам для мини-футбола и гандбола для проведения соревнований и тренировок.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 25552-82 Изделия крученые и плетеные. Методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. ТРЕБОВАНИЯ
3.1. Функциональные требования
3.1.1. Классификация ворот
Классификация ворот приведена в таблице 1.
Таблица 1
Классификация ворот
Тип Рисунок Описание оборудования
1 Ворота, закрепленные в установочных гильзах
2 Ворота свободно стоящие
3.1.2. Конструкции ворот типов 1 и 2 представлены на рисунках 1 и 2 соответственно. Размеры ворот приведены на рисунке 2.
1 - перекладина; 2 - штанги; 3 - сетка; 4 - планка
натяжения сетки; 5 - бетон; 6 - установочные гильзы;
7 - шнур натяжения сетки
Рисунок 1. Конструкция ворот типа 1
1 - рама крепежа сетки; 2 - боковая планка наземной
рамы; 3 - устройство защиты от опрокидывания;
4 - поперечная планка наземной рамы
Рисунок 2. Конструкция ворот типа 2
3.1.3. Применяемые материалы
Рама ворот должна быть изготовлена из дерева, стали, легкого металла или пластика.
Наземная часть рамы, установочные гильзы, кронштейны и стойки натяжения должны быть изготовлены из легкого металла и/или стали, защищенной от коррозии (например гальванизированной или прошедшей порошковую окраску).
Элементы крепления сетки к воротам должны быть изготовлены из стали, защищенной от коррозии, или пластика.
Веревка, из которой изготовлена сетка, может быть синтетической или натуральной.
Для шнура натяжения сетки следует использовать синтетическую веревку.
3.1.4. Конструкция
3.1.4.1. Рама ворот
Рама ворот должна обладать достаточной прочностью, чтобы противостоять нагрузкам, возникающим в процессе игры и перемещения ворот. Это требование выполняется, если при проведении испытаний в соответствии с Приложением А угловые секции рамы не повреждаются и не деформируются.
Рама ворот должна быть окрашена (маркирована) в соответствии с требованиями соответствующих спортивных федераций.
3.1.4.2. Сетка
Размеры сетки должны соответствовать указанным в таблице 2.
Таблица 2
Размеры сетки
В миллиметрах
Длина, не менее Ширина, не менее Глубина, не менее Ширина ячейки, не более Диаметр веревки, не менее
Вверху Внизу
3100 2100 800 1000 100 2
Физические характеристики сетки должны соответствовать требованиям, указанным в таблицах 3 и 4.
Таблица 3
Устойчивость сетки к разрыву
Класс Усилие, Н, не менее
A 1800
B 1080
C 792
Таблица 4
Устойчивость шнура натяжения сетки к разрыву
