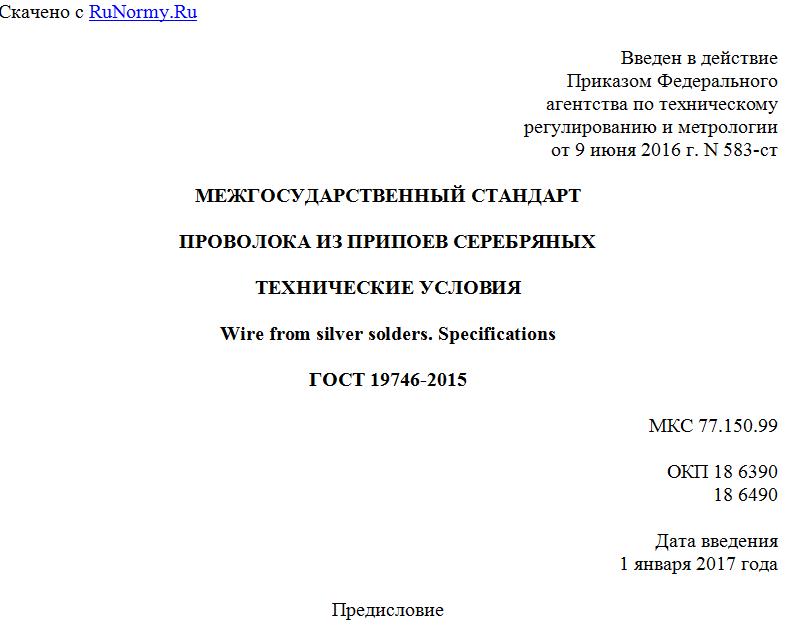

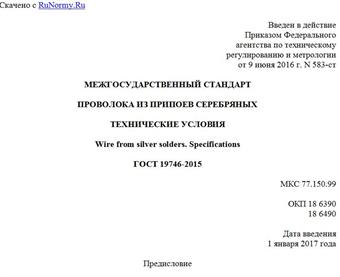

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июня 2016 г. N 583-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОЛОКА ИЗ ПРИПОЕВ СЕРЕБРЯНЫХ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wire from silver solders. Specifications
ГОСТ 19746-2015
МКС 77.150.99
ОКП 18 6390
18 6490
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Акционерным обществом "Екатеринбургский завод по обработке цветных металлов"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 февраля 2015 г. N 75-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2016 г. N 583-ст межгосударственный стандарт ГОСТ 19746-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 19746-74
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на проволоку из серебряных припоев, применяемую для пайки и лужения в различных отраслях промышленности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16321.1-70 Серебряно-медные сплавы. Метод определения содержания серебра
ГОСТ 16321.2-70 Сплавы серебряно-медные. Метод спектрального анализа
ГОСТ 16882.1-71 Серебряно-медно-фосфорные припои. Метод определения массовой доли серебра
ГОСТ 16882.2-71 Серебряно-медно-фосфорные припои. Методы определения массовой доли фосфора, свинца, железа и висмута
ГОСТ 16883.1-71 Серебряно-медно-цинковые припои. Метод определения массовой доли серебра
ГОСТ 16883.2-71 Серебряно-медно-цинковые припои. Метод определения массовой доли меди
ГОСТ 16883.3-71 Серебряно-медно-цинковые припои. Спектральный метод определения свинца, железа и висмута
ГОСТ 19738-2015 Припои серебряные. Марки
ГОСТ 22864-83 Благородные металлы и их сплавы. Общие требования к методам анализа <1>
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52599-2006 "Драгоценные металлы и их сплавы. Общие требования к методам анализа".
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 проволока: Длинномерное изделие с поперечным сечением постоянных размеров, изготовляемое волочением, свернутое в моток или намотанное на катушку.
3.2 моток: Отрезок проволоки, смотанный в серию непрерывных витков.
3.3 вмятина: Местное углубление различных величины и формы с пологими краями.
3.4 плена: Дефект поверхности в виде отслоения, чаще всего языкообразной формы, вытянутого в направлении деформации и соединенное с основным металлом одной стороной.
3.5 раковина: Дефект поверхности в виде углубления от выкрашивания посторонних включений или вскрытия газового пузыря, имеющий вытянутую или точечную форму и беспорядочное расположение выкрашивания.
3.6 расслоение: Дефект в виде отделения слоя металла, ориентированного вдоль направления деформации.
3.7 следы зачистки: Дефект поверхности в виде участков с повышенной шероховатостью, образовавшихся после зачистки листа абразивным инструментом.
3.8 трещина: Дефект поверхности в виде локального разрыва металла различной величины, имеющего любое направление.
3.9 царапина: Дефект поверхности в виде углубления неправильной формы и произвольного направления.
3.10 цвета побежалости: Дефект, образующийся на гладкой поверхности проволоки в результате формирования тонкой прозрачной поверхностной оксидной пленки и интерференции света в ней.
4. Условные обозначения
Условные обозначения проволоки проставляют по схеме:
проволока ¦ X ¦ XX ¦ ГОСТ 19746-2015 ¦
--------------------------- ¦ ¦ ¦
марка припоя ¦ ¦ ¦
--------------------------------------- ¦ ¦
диаметр проволоки ¦ ¦
---------------------------------------------------- ¦
обозначение настоящего стандарта ¦
------------------------------------------------------------------------
Пример условного обозначения проволоки из серебряного припоя марки ПСр 72, диаметром 0,30 мм:
Проволока ПСр 72 0,30 ГОСТ 19746-2015
5. Технические требования
5.1. Основные показатели и характеристики (свойства)
5.1.1 Проволока из серебряных припоев (далее - проволока) должна соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному в установленном порядке.
5.1.2 Диаметр проволоки и предельные отклонения по нему должны соответствовать значениям, указанным в таблице 1.
Таблица 1
В миллиметрах
Номинальный диаметр Предельное отклонение Номинальный диаметр Предельное отклонение
0,15 -0,02 1,20; 1,40; 1,60 -0,10
0,20; 0,25; 0,30; 0,35 -0,04 2,00; 2,50; 3,00 -0,12
0,40; 0,50; 0,60 -0,05 3,60; 4,00; 5,00 -0,20
