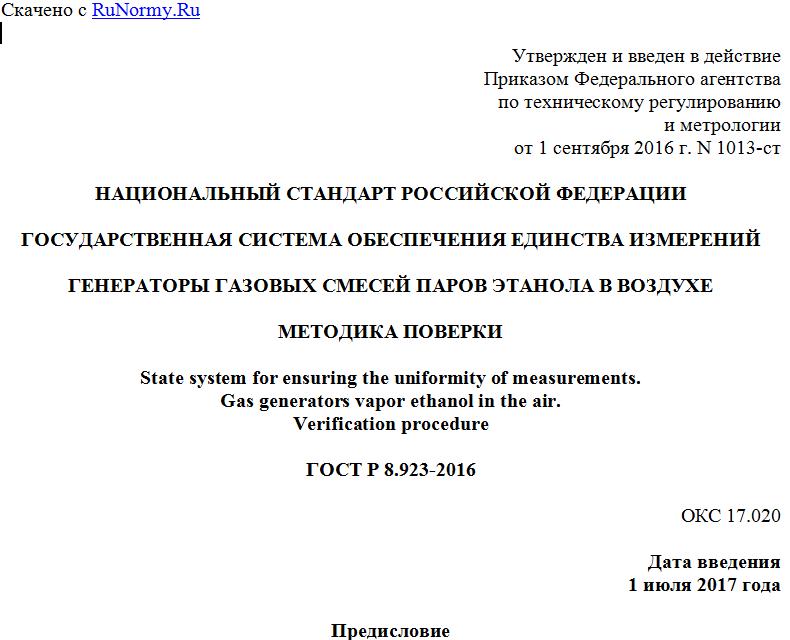

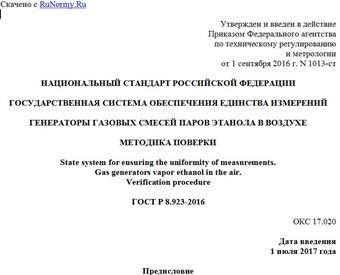

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 1 сентября 2016 г. N 1013-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГЕНЕРАТОРЫ ГАЗОВЫХ СМЕСЕЙ ПАРОВ ЭТАНОЛА В ВОЗДУХЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Gas generators vapor ethanol in the air.
Verification procedure
ГОСТ Р 8.923-2016
ОКС 17.020
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2016 г. N 1013-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на генераторы газовых смесей паров этанола в воздухе (далее - генераторы) - рабочие эталоны 1 и 2 разряда по ГОСТ 8.578, предназначенные для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа средств измерений, и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на генераторы, основанные на методе барботирования воздуха через водный раствор этанола, термостатированный при номинальной температуре 34 °C и имеющие следующие метрологические характеристики:
- диапазон воспроизведения массовой концентрации этанола в газовых смесях:
нижняя граница, мг/м3 от 40 до 100;
верхняя граница, мг/м3 от 1000 до 2000;
- пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях <1>:
абсолютной, мг/м3 +/- 4 или более;
относительной, % +/- 2,5 или более.
--------------------------------
<1> В зависимости от того, что больше.
Интервал между поверками генераторов устанавливают при утверждении типа средств измерений (далее - СИ) и указывают в свидетельстве об утверждении типа СИ.
При проведении испытаний в целях утверждения типа СИ допускается разрабатывать методики поверки, распространяющие на конкретный тип генераторов, не противоречащие настоящему стандарту.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 6709 Вода дистиллированная. Технические условия
ГОСТ 9293 Азот газообразный и жидкий. Технические условия
ГОСТ 13045 Ротаметры. Общие технические условия
ГОСТ Р ИСО 7886-1 Шприцы инъекционные однократного применения стерильные. Часть 1. Шприцы для ручного использования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Сокращения
В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ПО - программное обеспечение;
СО - стандартный образец утвержденного типа;
ЭД - эксплуатационная документация.
Примечание - К ЭД согласно настоящему стандарту относятся: руководство по эксплуатации, паспорт (формуляр) по ГОСТ 2.601, ГОСТ 2.610.
4 Операции поверки
4.1 При проведении поверки генераторов выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер подраздела, пункта настоящего стандарта
1 Внешний осмотр 9.1
2 Опробование 9.2
2.1 Проверка общего функционирования 9.2.1
2.2 Проверка герметичности газовой системы (для генераторов без встроенного побудителя расхода) 9.2.2
2.3 Проверка объемного расхода ГС (для генераторов со встроенным побудителем расхода) 9.2.3
2.4 Проверка работоспособности 9.2.4
2.5 Подтверждение соответствия ПО 9.2.5
3 Определение метрологических характеристик 9.3
4.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
5 Средства поверки
5.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2
Средства поверки
Номер раздела, подпункта, пункта настоящего стандарта Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические характеристики (МХ) и основные технические характеристики средства поверки
9 Прибор комбинированный для измерения температуры, относительной влажности воздуха и абсолютного давления, например, Testo 622, обеспечивающий МХ: - диапазон измерений температуры от 10 °C до 30 °C; пределы допускаемой абсолютной погрешности +/- 0,5 °C; - диапазон измерений относительной влажности от 30% до 80%; пределы допускаемой абсолютной погрешности +/- 3%; - диапазон измерений абсолютного давления от 80 до 110 кПа; пределы допускаемой абсолютной погрешности +/- 0,5 кПа
9.2 Вода дистиллированная по ГОСТ 6709
9.2.2 Манометр водяной U-образный. Диапазон измерений от 0 до 400 мм вод. ст.
Секундомер СОСпр по [1]. Пределы допускаемой абсолютной погрешности +/- 0,2 с
Шприц инъекционный по ГОСТ Р ИСО 7886-1. Номинальная вместимость 100 или 200 мл
9.2.3 СИ объемного расхода газа <1>, например, расходомер газа "Поток" по [2], обеспечивающий МХ: диапазон измерений объемного расхода от 2 до 20 дм3/мин; пределы допускаемой относительной погрешности +/- 5%
9.2, 9.3 Поверочный нулевой газ воздух марки Б по [3] или азот газообразный особой чистоты 1 или 2 сорта по ГОСТ 9293 в баллоне под давлением
Вентиль точной регулировки ВТР-1 или ВТР-1-М160. Диапазон рабочего давления от 0 до 150 кгс/см2, диаметр условного прохода 3 мм
Ротаметр РМ-А-0,16 ГУЗ по ГОСТ 13045. Верхний предел измерений объемного расхода 0,16 м3/ч, пределы допускаемой относительной погрешности +/- 2,5% верхнего предела измерения
9.2, 9.3 Ротаметр РМ-0,63 ГУЗ (или РМ-1 ГУЗ) по ГОСТ 13045. Верхний предел измерений объемного расхода 0,63 м3/ч (1,0 м3/ч); пределы допускаемой относительной погрешности +/- 2,5% верхнего предела измерений
9.3 Газоанализатор-компаратор, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 или в состав вторичного эталона по ГОСТ 8.578. Диапазон измерений массовой концентрации паров этанола от 0 до 2000 мг/м3. Относительное среднее квадратическое отклонение показаний не более 1%
Эталоны сравнения - ГС состава этанол/азот в баллонах под давлением по ГОСТ 8.578. Границы относительной погрешности при P = 0,95 не более +/- 1%. МХ приведены в таблице А.1 приложения А
СО состава водных растворов этанола <2>, например ГСО 8789-2006. Границы относительной погрешности при P = 0,95 не более +/- 1%. МХ приведены в таблице А.1 приложения А
Трубка медицинская из поливинилхлорида (ПВХ), 6x1,5 мм
Трубка фторопластовая, 3x0,5 мм
Трубка соединительная Т-образная
<1> При поверке применяют СО состава водных растворов этанола, тип которых указан в ЭД генераторов, или аналогичные с МХ не хуже.
