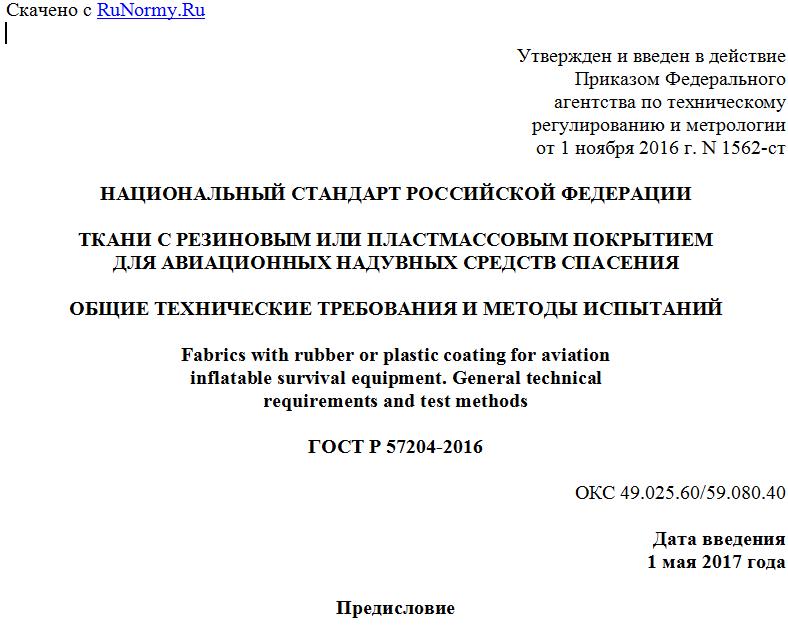

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 ноября 2016 г. N 1562-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТКАНИ С РЕЗИНОВЫМ ИЛИ ПЛАСТМАССОВЫМ ПОКРЫТИЕМ
ДЛЯ АВИАЦИОННЫХ НАДУВНЫХ СРЕДСТВ СПАСЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Fabrics with rubber or plastic coating for aviation
inflatable survival equipment. General technical
requirements and test methods
ГОСТ Р 57204-2016
ОКС 49.025.60/59.080.40
Дата введения
1 мая 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт авиационных материалов" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2016 г. N 1562-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Задаче обеспечения безопасности полетов пассажиров и членов экипажа в условиях с ограниченным аварийным покиданием воздушного судна придают большое значение. Согласно данным статистики летных происшествий одной из основных причин гибели людей при летных происшествиях является пожар, возникающий вследствие аварийного приземления воздушного судна. В настоящее время в конструкции воздушного судна широко применяют полимерные материалы, которые при возникновении пожара легко воспламеняются с выделением при горении большого количества тепла и дыма. Эвакуацию людей из салона самолета проводят по аварийно-спасательным трапам. За рубежом материалы, используемые для изготовления спасательных трапов - надувной оболочки, дорожки скольжения, должны отвечать требованиям технического стандарта TSO-C69c [1].
В настоящее время на российских самолетах и вертолетах применяют отечественные спасательные средства на основе прорезиненных тканей или зарубежные материалы на основе тканей с двухсторонним полиуретановым покрытием. Недостатками отечественных спасательных средств являются несоответствие требованиям по массе, стойкости к воздействию теплового излучения (для надувной оболочки), горючести (для дорожки скольжения), газопроницаемости и технологичности (для баллонетов). Поэтому требуется регламентировать уровень показателей свойств тканей (или материалов), применяемых для авиационных надувных средств спасения.
1 Область применения
Настоящий стандарт распространяется на ткани с резиновым или пластмассовым покрытием, применяемые для изготовления авиационных надувных средств спасения пассажиров и членов экипажа самолетов и вертолетов: аварийного спасательного трапа, баллонетов (далее - ткани с покрытием).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.048 Единая система защиты от коррозии и старения. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 9.049 Единая система защиты от коррозии и старения. Материалы полимерные и их компоненты. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 6768 Резина и прорезиненная ткань. Метод определения прочности связи между слоями при расслоении
ГОСТ 10354 Пленка полиэтиленовая. Технические условия
ГОСТ 14192 Маркировка грузов
ГОСТ 17316 Кожа искусственная. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 24957 Кожа искусственная и синтетическая. Маркировка, упаковка, транспортирование и хранение
ГОСТ 28787 (ИСО 3303-90) Ткани с резиновым или пластмассовым покрытием. Определение прочности на прорыв
ГОСТ 29062 (ИСО 2231-89) Ткани с резиновым или пластмассовым покрытием. Стандартные условия кондиционирования и испытания
ГОСТ 30303 (ИСО 1421-77) Ткани с резиновым или пластмассовым покрытием. Определение разрывной нагрузки и удлинения при разрыве
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 аварийный трап (emergency ladder): Средство, применяемое для облегчения спуска пассажиров из аварийных выходов, расположенных на уровне пола кабины, или с поверхности крыла воздушного судна после аварийной посадки на землю.
3.2 баллонет (ballonet): Надувное средство спасения, защищающее членов экипажа вертолета от травм при аварийной эвакуации.
3.3 ткань (fabric): Текстильное полотно, изготовленное на ткацком станке переплетением двух систем нитей, расположенных взаимно перпендикулярно или под другим заданным углом.
3.4 покрытие (covering): Нанесенный на объект относительно тонкий поверхностный слой из другого материала.
3.5 ткани прорезиненные (fabrics with a rubber coating): Ткани, покрытые с одной или двух сторон резиной.
3.6 ткань с покрытием (coated fabric): Ткань, покрытая или пропитанная композицией, как правило, на основе высокомолекулярных органических соединений.
3.7 разрывная нагрузка (explosive loading): Максимальная нагрузка в ньютонах, приложенная к испытуемому образцу в момент его разрыва.
3.8 отслаивание (delamination): Процесс разделения слоев (например, ткани от покрытия).
3.9 прочность связи между слоями при расслаивании (communication durability between layers when stratifying): Сила, необходимая для расслаивания многослойного образца при заданных условиях испытания, отнесенная к ширине образца.
3.10 прочность при отслаивании, предел прочности при отслаивании, прочность на отслаивание (peel strength): Разрушающая нагрузка клеевого соединения гибкой и жесткой подложек при приложении усилия под углом от 90° до 180° к продольной оси жесткой подложки, приведенная к ширине клеевого шва.
3.11 горючесть (combustibility): Способность веществ (материалов) к горению, то есть к сложному физико-химическому окислительному процессу, сопровождающемуся интенсивным выделением тепла.
3.12 стойкость к воздействию теплового потока (resistance to influence of a thermal stream): Время, в течение которого материал сохраняет герметичность при воздействии теплового потока.
3.13 газопроницаемость (gas permeability): Способность пленочных материалов пропускать газ при наличии перепада давления.
3.14 гидролиз (hydrolysis): Разложение различных химических соединений и материалов водой.
3.15 стойкость к гидролизу (resistance to hydrolysis): Устойчивость материала к воздействию воды при заданных условиях испытания.
3.16 биостойкость, грибостойкость (biofirmness, fungiresistance): Способность материала противостоять действию продуктов жизнедеятельности живых организмов, микроорганизмов и грибов.
3.17 электрическая проводимость, проводимость (electrical conductance, conductivity): Способность тела проводить электрический ток, а также физическая величина, характеризующая эту способность.
3.18 прочность на прорыв (durability on a puncture): Сила в ньютонах, необходимая для прорыва испытуемого образца пробойником.
3.19 барботер (bubbler): Устройство для пропускания через слой жидкости пузырьков газа или пара, диспергируемых погруженными в жидкость специальными конструктивными элементами - перфорированными трубами, тарелками с отверстиями, колпачками и т.п.
3.20 пленочный материал (film material): Сплошной тонколистовой гибкий материал, очень малой толщины.
4 Классификация
4.1 Классификация по области применения
Ткани с покрытием в зависимости от назначения подразделяют на три вида:
- вид 1: для надувной оболочки спасательного трапа;
- вид 2: для дорожки скольжения спасательного трапа;
- вид 3: для баллонета.
4.2 Классификация по технологии изготовления
4.2.1 В зависимости от числа слоев текстильного материала: однослойные, двухслойные, многослойные (от трех слоев и более) и диагонально дублированные ткани.
4.2.2 В зависимости от нанесения покрытия: ткани с односторонним и двухсторонним покрытием.
4.2.3 В зависимости от применяемой текстильной основы под покрытие: на технической ткани, трикотажном полотне, нетканом полотне.
5 Технические требования
5.1 Ткань с покрытием, предназначенная для изготовления надувной оболочки трапа, должна соответствовать основным требованиям, указанным в таблице 1.
Таблица 1
Наименование показателя Норма Подраздел методов испытаний
