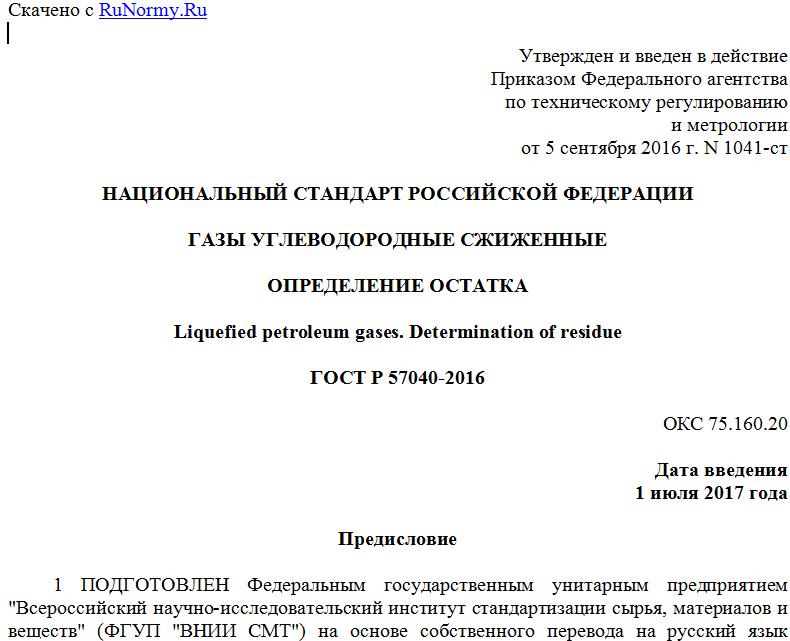

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 сентября 2016 г. N 1041-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ
ОПРЕДЕЛЕНИЕ ОСТАТКА
Liquefied petroleum gases. Determination of residue
ГОСТ Р 57040-2016
ОКС 75.160.20
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации сырья, материалов и веществ" (ФГУП "ВНИИ СМТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2016 г. N 1041-ст
4 Настоящий стандарт идентичен стандарту АСТМ Д 2158-11 "Стандартный метод определения остатков в сжиженных углеводородных газах" [ASTM D 2158-11 "Standard test method for residues in liquefied petroleum (LP) gases", IDT].
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов АСТМ соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает определение остатка (посторонних веществ), присутствующих в сжиженных углеводородных газах (LPG), выветривающихся при температуре выше 38 °C. Посторонние вещества могут быть растворены в сжиженном углеводородном газе, но в некоторых случаях фазы могут разделяться.
1.2 Сжиженные углеводородные газы, содержащие некоторые противообледенительные присадки, могут давать ошибочные результаты при испытании по настоящему стандарту.
1.3 Чувствительность метода по настоящему стандарту не позволяет оценить чистоту и отсутствие высококипящих загрязняющих веществ в LPG, влияющих на эксплуатацию оборудования и стоимость технического обслуживания. В таком случае используют более чувствительный метод, обеспечивающий обнаружение более низкого содержания растворенных загрязняющих веществ.
1.4 Предостережение - Ртуть является опасным материалом, поражающим центральную нервную систему, почки и печень. Ртуть или ее пары опасны для здоровья и вызывают коррозию материалов. Следует соблюдать осторожность при работе с ртутью и продуктами, содержащими ртуть. Паспорт безопасности (MSDS) и подробная дополнительная информация по защите окружающей среды приведена на сайте: www.epa.gov/mercury/faq.htm. Следует иметь в виду, что продажа ртути и/или ртутьсодержащих продуктов может быть запрещена законом.
1.5 Значения, приведенные в единицах СИ, рассматривают как стандартные. Значения в скобках приведены только для информации.
1.6 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
2.1 Стандарты АСТМ <1>:
--------------------------------
<1> Уточнить ссылки на стандарты АСТМ можно на сайте АСТМ www.astm.org или в службе поддержки клиентов АСТМ: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта. ASTM D 1796, Test method for water and sediment in fuel oils by the centrifuge method (laboratory procedure) [АСТМ Д 1796, Определение воды и осадка в мазуте центрифугированием (лабораторная методика)].
ASTM D 96, Test method for water and sediment in crude oil by centrifuge method (field procedure) [АСТМ Д 96, Метод определения воды и осадка в нефти центрифугированием (полевой метод)] (отменен в 2000) <2>
--------------------------------
<2> С последней исторической версией стандарта можно ознакомиться на сайте www.astm.org.
ASTM D 1796, Test method for water and sediment in fuel oils by the centrifuge method (laboratory procedure) [АСТМ Д 1796, Определение воды и осадка в мазуте центрифугированием (лабораторная методика)]
ASTM D 1835, Specification for liquefied petroleum (LP) gases [АСТМ Д 1835, Спецификация на сжиженные углеводородные газы]
ASTM E 1, Specification for ASTM liquid-in-glass thermometers (АСТМ Д Е 1 Спецификация на стеклянные жидкостные термометры)
2.2 Документ института энергетики:
IP Методы испытаний. Приложение A. Спецификация. Стандартные термометры IP (IP Test methods - Appendix A. Specifications - IP standard thermometers) <1>
--------------------------------
<1> Можно получить в Energy Institute, 61 New Cavendish St., London, WIG 7AR, U.K. www.energyinstpubs.org.uk.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 Определения терминов, характерных для настоящего стандарта
3.1.1 визуальное наблюдение масляного пятна (oil stain observation): Объем раствора остатка, при котором масляное пятно или кольцо сохраняется на фильтровальной бумаге при установленных условиях в течение 2 мин.
3.1.2 остаток (residue): Остаточный материал, измеряемый с точностью до 0,05 мл, выкипающий при температуре выше 38 °C, получаемый при испарении 100 мл образца в условиях настоящего метода.
3.1.3 раствор остатка (solvent-residue mixture): Раствор, получаемый при доведении остатка в центрифужной пробирке после выветривания образца растворителем до объема 10 мл в условиях настоящего метода.
4 Сущность метода
4.1 Выдерживают 100 мл пробы сжиженного нефтяного газа в центрифужной пробирке вместимостью 100 мл. Измеряют и регистрируют объем остатка в пробирке после нагревания до температуры 38 °C.
4.2 Для растворения остатка в центрифужную пробирку добавляют растворитель до получения 10 мл раствора. Небольшой измеренный объем раствора остатка в установленном порядке помещают на фильтровальную бумагу. Регистрируют внешний вид фильтровальной бумаги, на которую был нанесен измеренный объем раствора остатка.
5 Назначение и применение
5.1 Контроль за содержанием остатка (обязательное требование АСТМ Д 1835) имеет важное значение при использовании LPG. Остатки в системах подачи жидкости могут привести к нежелательному отстою, а в системах отвода паров остатки могут переноситься и загрязнять регулирующее оборудование. Накопившиеся остатки могут вызывать коррозию и загрязнять следующий продукт. Вода, особенно щелочная, может привести к отказу регулирующего оборудования и коррозии металлов.
6 Помехи
6.1 Твердые примеси, такие как ржавчина, окалина или грязь, являются помехами для настоящего метода, поскольку настоящий метод не предусматривает определение твердых нерастворимых загрязнений.
7 Аппаратура
7.1 Центрифужная пробирка
Градуированная центрифужная пробирка вместимостью 100 мл, размеры которой приведены на рисунке 1. Первые 0,5 мл пробирки должны иметь цену деления 0,05 мл. Особенно важна форма кончика пробирки. Конусность пробирки должна быть равномерной, а донышко должно быть закругленным, как показано на рисунке 1. Пробирка должна быть изготовлена из тщательно отожженного термостойкого стекла. Предельно допустимая погрешность градуировки, основанная на определении объема воды, не содержащей воздуха при 20 °C, приведена в таблице 1. Подробные требования к центрифужным пробиркам приведены в АСТМ Д 96 и АСТМ Д 1796.
Таблица 1
Допускаемая погрешность градуировки шкалы
центрифужной пробирки
В миллилитрах
Диапазон Цена деления шкалы Предельно допустимая погрешность
От 0,0 до 0,1 включ. 0,05 0,02
Св. 0,1 " 0,3 " 0,05 0,03
" 0,3 " 0,5 " 0,05 0,05
" 0,5 " 1,0 " 0,1 0,05
" 1,0 " 3,0 " 0,1 0,1
" 3,0 " 5,0 " 0,5 0,2
" 5,0 " 25,0 " 1,0 0,5
" 25,0 " 100,0 " 1,0 1,0
