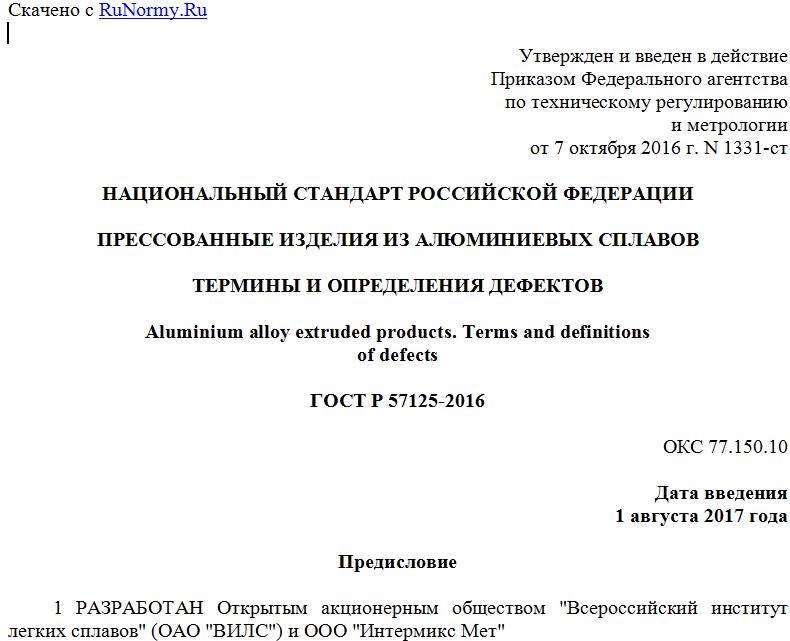

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 октября 2016 г. N 1331-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕССОВАННЫЕ ИЗДЕЛИЯ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ
Aluminium alloy extruded products. Terms and definitions
of defects
ГОСТ Р 57125-2016
ОКС 77.150.10
Дата введения
1 августа 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский институт легких сплавов" (ОАО "ВИЛС") и ООО "Интермикс Мет"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2016 г. N 1331-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Стандартизированные термины с определениями и эскизы дефектов приведены в таблице 1.
Для каждого понятия установлен один стандартизованный термин.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и немецком (de) языках.
Фотографии дефектов приведены в приложении А.
1 Область применения
Настоящий стандарт устанавливает термины и определения внутренних и поверхностных дефектов в прессованных изделиях из алюминиевых сплавов.
Термины, установленные настоящим стандартом, применяют во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и/или использующих результаты этих работ.
2 Термины и определения
Таблица 1
Термин Определение Эскиз
1 Дефекты макроструктуры
1.1 Прессовое производство
1 запрессовка de Einpressen en pressing-in Дефект в виде частиц другого сплава или графита, расположенных внутри изделия или на поверхности
2 крупнокристаллический ободок de Crobkristallisations zone en peripheral Coarse grain (PCG); Large crystal ring (LCR) Дефект в виде зоны крупнокристаллической структуры переменной толщины, расположенной вдоль поверхности полуфабриката
3 наслоения de Ablagerungen en laminations Дефект в поверхностном слое металла с глубиной залегания от сотых долей до нескольких миллиметров, отделяющийся от основы изделия микро- и макронесплошностями
4 пузыри от наслоений de Ablagerungsblasen en lamination blisters Дефект в виде вздутий округлой или вытянутой формы, ориентированных по направлению прессования
5 пузыри от запрессовки воздуха de Lufteinpressblasen en trapped air blister Единичные крупные несплошности в изделии в виде вздутий поверхностных слоев металла
6 расслоение по сварному шву de Schichtung uber Schweissnaht en exfoliation per weld seam Дефект в виде несплошности в металле на границе контакта двух частей полого сварного профиля
7 рыхлота на профиле de tuber profil en profile microporosity Дефект в виде несплошностей округлой или неправильной формы, располагающихся в ребрах См. рисунок А.7
8 скворечник de Innen spannungsrib en internal crack Дефект в виде разрыва металла внутри прессованного изделия с выходом на его поверхность
9 трещины внутренние локальные de Inner lokale risse en internal local cracks Дефект в зоне затрудненной деформации в виде мелкой сетки разрывов металла с возможностью образования более глубоких разрывов
10 трещина подкорковая de Randschichtrib en flute crack Дефект, расположенный внутри по периметру изделия, в виде разрывов металла после выхода изделия из канала матрицы
11 утяжина de Nachsaugetrichter en funnel; extrusion defect Дефект, характеризующийся образованием расслоений в сечении изделия и выявляющийся на его конце, прессуемом в последнюю очередь
1.2 Литейное производство
12 включения неметаллические de Nichtmetallische einschlusse en nonmetallic inclusion Дефект в виде единичных или множественных скоплений частиц, представляющих собой пленки окислов алюминия или шпинели и имеющих в изломе цвет от светло-желтого до темного См. рисунок А.12
13 интерметаллиды de Intermetalliden en intermetallics Дефект на поверхности или внутри изделия в виде химических соединений металла с металлом См. рисунок А.13
14 линии различной травимости de Linie verschiedene beizungen en line of different etching Дефект в виде многослойных тонких разводов, повторяющих конфигурацию прессованного изделия
15 пористость de Porositat en porosity Дефект в виде мелких несплошностей, неравномерно расположенных или сконцентрированных по объему изделия См. рисунок А.15
16 разноструктурность de Verschiedenen struktur en different structure Дефект внутреннего строения изделия в виде структуры с участками разной зернистости См. рисунок А.16
17 светловины de Helle kristalle en light-toned crystals Дефект внутреннего строения в изделии в виде более светлых пятен относительно основного поля макроструктуры См. рисунок А.17
18 структура веерная de struktur en fan pattern structure Дефект внутреннего строения в изделии, представляющий собой разновидность столбчатых кристаллов См. рисунок А.18
19 структура древовидная de Baumartige struktur en tree-type structure Дефект прессованного изделия в виде чередующихся светлых и темных слоев, напоминающие поперечный срез дерева
20 трещина литейная de Gubrib en casting crack Дефект в зоне раскрытия металла, имеющий межкристаллитный характер по границам зерен с темной, окисленной поверхностью излома
2 Дефекты поверхности
21 гофра de Riffeln en ruffle Дефект в виде периодически повторяющихся выступов и углублений кольцеобразной формы на изделии, имеющем круглое поперечное сечение См. рисунок А.21
22 ерш на изделии de Flieblinie en tearing Дефект, представляющий собой отслоения или разрыв металла различной формы См. рисунок А.22
23 задир de Vertiefung schramme en guide mark Дефект в виде продольных или поперечных углублений с неровным дном и краями
24 закаты инородных включений de Einwalzungen von en rolled-in foreign inclusions Дефект в виде вкраплений инородных включений, вдавленные в поверхность металла при деформации См. рисунок А.24
25 заусенец de Grat en burr Дефект, представляющий собой острый, в виде гребня, выступ или закрученной спиралью полоски металла в месте реза изделия
26 налип de Anbacken
