"ГОСТ Р ИСО/ТС 10303-439-2016. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 439. Прикладной модуль. Поддержка жизненного цикла изделий по прикладному протоколу ПП239"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

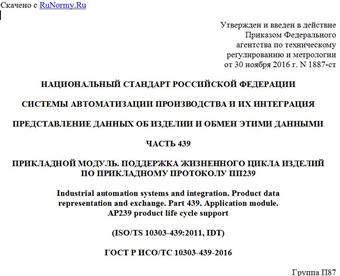

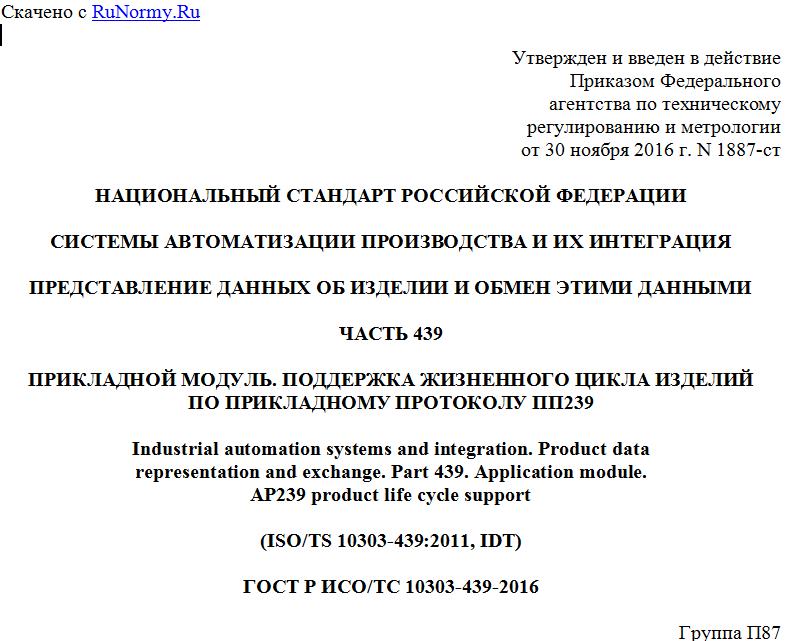

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 ноября 2016 г. N 1887-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 439

ПРИКЛАДНОЙ МОДУЛЬ. ПОДДЕРЖКА ЖИЗНЕННОГО ЦИКЛА ИЗДЕЛИЙ
ПО ПРИКЛАДНОМУ ПРОТОКОЛУ ПП239

Industrial automation systems and integration. Product data
representation and exchange. Part 439. Application module.
AP239 product life cycle support

(ISO/TS 10303-439:2011, IDT)

ГОСТ Р ИСО/ТС 10303-439-2016

Группа П87

ОКС 25.040.40
ОКСТУ 4002

Дата введения
1 января 2018 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "Интерстандарт" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2016 г. N 1887-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-439:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 439. Прикладной модуль. Поддержка жизненного цикла изделий по прикладному протоколу ПП239" (ISO/TS 10303-439:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 439: Application module: AP239 product life cycle support", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО/ТС 10303-439-2011

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Настоящий стандарт входит в тематическую группу "Прикладные модули".
Настоящий стандарт устанавливает прикладной модуль, предназначенный для представления поддержки жизненного цикла изделий (ПЖЦИ). Данный прикладной модуль обеспечивает универсальные возможности для описания множества изделий, которым требуется поддержка, и работ, необходимых для поддержания этих изделий в работоспособном состоянии.
Настоящий стандарт позволяет создавать и управлять во времени гарантированным комплектом информации об изделии и его поддержке (ГИИП), который может использоваться для точного определения необходимых действий по поддержке изделия в течение всего жизненного цикла и управления их выполнением. Предполагается, что данная информация может использоваться для управления изменениями конфигурации, чтобы поддерживать достоверность информации при изменении конфигурации изделия в течение жизненного цикла.
Кроме того, настоящий стандарт обеспечивает возможность описывать ресурсы, необходимые, предоставляемые и используемые для обеспечения поддержки, а также регистрировать проделанную работу и историю эксплуатации изделия, изменения его состояний. Концепция поддержки жизненного цикла изделия представлена на рисунке 1.



Рисунок 1 - Визуальное представление ПЖЦИ

Настоящий стандарт был разработан для представления данных, связанных с крупными наукоемкими изделиями, такими как самолеты, суда или системы вооружения. Данные могут относиться как к конструкции изделия, так и к реальному изделию. Настоящий стандарт также может быть применен к более простым изделиям, таким как насос или усилитель. Основные сферы применения настоящего стандарта, охватывающие сложные изделия с длительным жизненным циклом и необходимостью в эксплуатационной поддержке, выделены на рисунке 2 серым цветом.



Рисунок 2 - Сегментация рынка

Большинство возможностей, предоставляемых данным модулем, раскрывается в модулях более низких уровней. Основная часть иерархии модулей, относящихся к настоящему стандарту, представлена на рисунке 3.
Примечание - На рисунке 3 представлены только основные модули. Остальные модули исключены для упрощения диаграммы. Информация о модулях, используемых в рассматриваемом прикладном модуле, приведена в 4.1.



Рисунок 3 - Основная часть иерархии модулей

Настоящий стандарт объединяет функциональные возможности, определенные в следующих прикладных модулях:
- "Регистрация состояния изделия по прикладному протоколу ПП239" (ИСО/ТС 10303-1304);
- "Информация об определении изделия по прикладному протоколу ПП239" (ИСО/ТС 10303-1292);
- "Регистрация действий по прикладному протоколу ПП239" (ИСО/ТС 10303-1287);
- "Определение работы по прикладному протоколу ПП239" (ИСО/ТС 10303-1307);
- "Спецификация задания с ресурсами по прикладному протоколу ПП239" (ИСО/ТС 10303-1306).
В ИСО/ТС 10303-1304 определен прикладной модуль "Регистрация состояния изделия по прикладному протоколу ПП239", предназначенный для представления состояния или статуса изготовленного изделия. Данный модуль может использоваться для регистрации дефектов у изготовленных изделий, когда дефект рассматривается как состояние изделия, возникающее в результате отказа. Наблюдаемое состояние может быть связано с действием, которое выполнялось при обнаружении данного состояния. Наблюдаемое состояние может быть оценено по отношению к определению состояния.
Интерпретация наблюдаемого состояния может быть обоснована. Данный модуль может также использоваться для указания местоположения обозначенного изделия или группы изделий.
Представление конфигурации изготовленного изделия обеспечивается прикладным модулем "Информация об определении изделия по прикладному протоколу ПП239" (ИСО/ТС 10303-1292). Данный модуль обеспечивает представление информации, являющейся официальным источником данных для определения конфигурации, документирует характерные признаки изделия и является основой для определения требований к изделию.
Приведенные ниже определения и рисунок 4 демонстрируют взаимосвязь информации по определению и информации по эксплуатации изделия, а также их совместное участие в формировании информации о конфигурации изделия.
Информация об определении изделия устанавливает требования к изделию, регламентирует атрибуты изделия и является официальным источником для определения конфигурации и управления конфигурацией изделия. Данная информация обеспечивает техническую основу для действий, выполняемых на всех стадиях жизненного цикла изделия, а также для аттестации изделия и информации по эксплуатации изделия.
Информация по эксплуатации изделия является производной от информации по определению изделия. Она состоит из процедур и технической информации, необходимой операторам и вспомогательному персоналу для эксплуатации, обслуживания и утилизации изделия, включая эксплуатационные процедуры, процедуры по обеспечению безопасности, процедуры по обслуживанию, ведомости запасных частей и способы утилизации.



Рисунок 4 - Информация о конфигурации изделия

В ИСО/ТС 10303-1287 определен прикладной модуль "Регистрация действий по прикладному протоколу ПП239", предназначенный для представления отчетов о выполненных действиях, включая использование ресурсов. Данный модуль расширяет возможности прикладного модуля "Определение работы по прикладному протоколу ПП239" (ИСО/ТС 10303-1307), используя модуль "Реализованное действие" (ИСО/ТС 10303-1259) для доказательства того, что представленная работа действительно имела место. Кроме того, он обеспечивает возможность описания зарегистрированного действия с помощью информации о том, кто собирал информацию и при каких обстоятельствах, идентифицировать изделие, на котором была выполнена работа, и соотнести зарегистрированное действие с заказом на работу, нарядами на проведение работы и определением работы, следствием которых явилось данное действие. Данный модуль обеспечивает также регистрацию наблюдений, чтобы зафиксировать информацию, не учтенную в определении работы. Хотя данный модуль во многом связан с использованием прикладного модуля "Наблюдение" (ИСО/ТС 10303-1258), основная часть всех возможностей данного модуля обеспечивается прикладными модулями "Реализованное действие" (ИСО/ТС 10303-1259) и "Реализованный ресурс" (ИСО/ТС 10303-1269).
В ИСО/ТС 10303-1306 определен прикладной модуль "Спецификация задания с ресурсами по прикладному протоколу ПП239", предназначенный для представления заданий, связанных с ресурсами, назначения заданий для изделий, а также группировки и упорядочения заданий. Размещение ресурсов, а также их назначение изделиям могут быть уточнены условием, обоснованием или вероятностью. Размещение может быть назначено заданиям и ресурсам. Задание определяется спецификацией, содержащей инструкции для выполнения работы. Для заданий могут быть установлены следующие виды ресурсов:
- изделия - типы изделий или отдельные изделия;
- люди, квалификации людей, организации, типы организаций или должности, занимаемые в организациях;
- документы и информация, хранящиеся в виде файлов.
