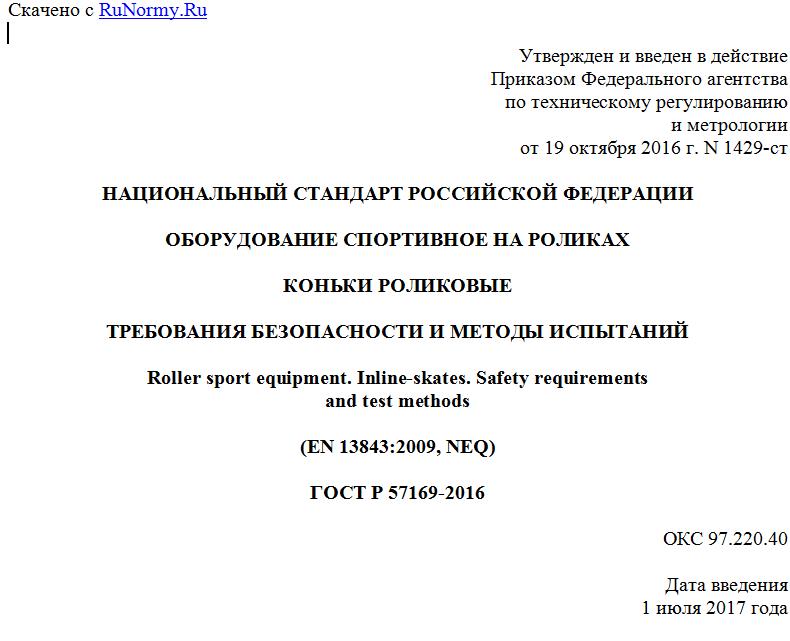

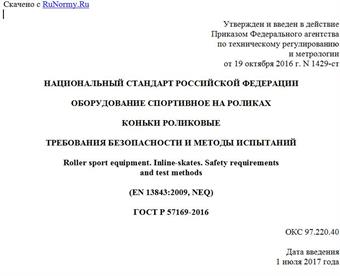

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 октября 2016 г. N 1429-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ СПОРТИВНОЕ НА РОЛИКАХ
КОНЬКИ РОЛИКОВЫЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Roller sport equipment. Inline-skates. Safety requirements
and test methods
(EN 13843:2009, NEQ)
ГОСТ Р 57169-2016
ОКС 97.220.40
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2016 г. N 1429-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 13843:2009 "Оборудование спортивное на роликах. Коньки роликовые. Требования безопасности и методы испытаний" (EN 13843:2009 "Roller sports equipment - Inline-skates - Safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на однорядные роликовые коньки классов A и B (далее - роликовые коньки), предназначенные для пользователей массой от 20 до 100 кг.
Настоящий стандарт устанавливает классификацию, требования безопасности и методы испытаний роликовых коньков классов A и B.
Настоящий стандарт не распространяется на роликовые коньки, предназначенные для пользователей массой до 20 кг.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 конек роликовый однорядный: Спортивный инвентарь, состоящий из ботинка и прикрепленной к нему раме с роликами, расположенными в один ряд друг за другом, предназначенный для катания по твердой ровной поверхности.
3.2 ходовая часть роликового конька: Часть роликового конька, основными элементами которой являются рама, оси, ролики и подшипники.
4 Классификация
Роликовые коньки классифицируют в соответствии с таблицей 1 в зависимости от массы пользователей, для которых они предназначены.
Таблица 1
Классификация роликовых коньков
Класс Описание
A Роликовые коньки, предназначенные для пользователей массой 20 - 100 кг
B Роликовые коньки, предназначенные для пользователей массой 20 - 60 кг
5 Требования безопасности
5.1 Общие требования
5.1.1 Выступающие элементы и кромки на поверхности роликовых коньков, доступные пользователю, должны быть изготовлены таким образом, чтобы предотвратить возможность получения травм. Наличие заусенцев недопустимо.
5.1.2 Шнурки, фиксатор голени и пяточный ремень должны обеспечить плотную фиксацию роликового конька на ноге пользователя.
5.1.3 Самоконтрящиеся гайки, используемые в роликовом коньке, должны находиться в зацеплении с болтом по всей длине резьбы и предохранительной части.
5.2 Крепление рамы роликов к ботинку
5.2.1 Крепление рамы роликов к ботинку осуществляют одним из следующих способов:
- с помощью ремней;
- с помощью крепежных элементов, не предусматривающих снятие роликов пользователем самостоятельно без специальных приспособлений;
- с помощью крепежных элементов, предусматривающих снятие роликов пользователем самостоятельно без специальных приспособлений.
5.2.2 Крепление рамы роликов к ботинку должно быть выполнено таким образом, чтобы предотвратить возможность самопроизвольного отделения рамы роликов от ботинка.
5.2.3 Крепление рамы роликов к ботинку должно выдерживать максимальную квазистатическую растягивающую нагрузку 1000 Н, прикладываемую к раме роликов со скоростью менее 20 мм/мин, при этом после проведения испытания места крепления рамы роликов к ботинку должны быть целыми без трещин и разрушений.
5.3 Оси роликов
5.3.1 Оси не должны сдвигаться и деформироваться при движении роликов.
5.3.2 Крепления роликов на осях должны быть выполнены таким образом, чтобы предотвратить их самопроизвольное ослабление.
5.4 Коэффициент трения сцепления ролика
Коэффициент трения сцепления ролика должен быть не менее 0,3. Коэффициент трения сцепления ролика вычисляют по формуле
, (1)
где g - ускорение свободного падения, м/с2;
F1 - сосредоточенная вертикальная нагрузка (см. рисунок 1), Н;
F2 - трение сцепления ролика (см. рисунок 1), Н;
mE - масса ролика, кг.
Примечание - Ускорение свободного падения g принимают равным 9,81 м/с2.
5.5 Пяточный тормоз роликового конька
5.5.1 Расстояние между пяточным тормозом и ближайшим к нему роликом в свету должно быть не менее 7 мм и не более 17 мм.
5.5.2 Пяточный тормоз должен выдерживать вертикально направленный удар в соответствии с 6.8 без разрушения и самопроизвольного отделения от рамы роликового конька.
5.5.3 Пяточный тормоз должен выдерживать растягивающую нагрузку 40 Н в соответствии с 6.10 без самопроизвольного отделения от рамы роликового конька.
5.6 Износостойкость роликового конька
Роликовый конек должен быть износостойким. После проведения испытания по 6.9 на роликовом коньке не должно быть повреждений, нарушающих его функционирование по назначению (например, самопроизвольного отделения элементов ходовой части, ослабления крепления роликов на осях, деформации роликов, стопорения и раскалывания подшипников и т.д.).
5.7 Стойкость роликового конька к ударным нагрузкам
5.7.1 Роликовый конек должен выдерживать горизонтально направленный удар по переднему ролику в соответствии с 6.7 без повреждений, нарушающих его функционирование по назначению (например, самопроизвольного отделения элементов ходовой части, ослабления крепления роликов на осях, деформации роликов, стопорения и раскалывания подшипников, трещин и разрушений в местах крепления рамы роликов к ботинку и т.д.).
5.7.2 Роликовый конек должен выдерживать вертикально направленный удар по поверхности всех роликов в соответствии с 6.12 без повреждений, нарушающих его функционирование по назначению (например, самопроизвольного отделения элементов ходовой части, ослабления крепления роликов на осях, деформации роликов, стопорения и раскалывания подшипников, трещин и разрушений в местах крепления рамы роликов к ботинку и т.д.).
6 Методы испытаний
6.1 Общие требования
Требования безопасности в соответствии с разделом 5 проверяют измерительными и органолептическими методами.
6.2 Отбор образцов
Для испытаний отбирают две пары роликовых коньков одной модели. Если конструкцией модели роликовых коньков предусмотрено наличие пяточного
