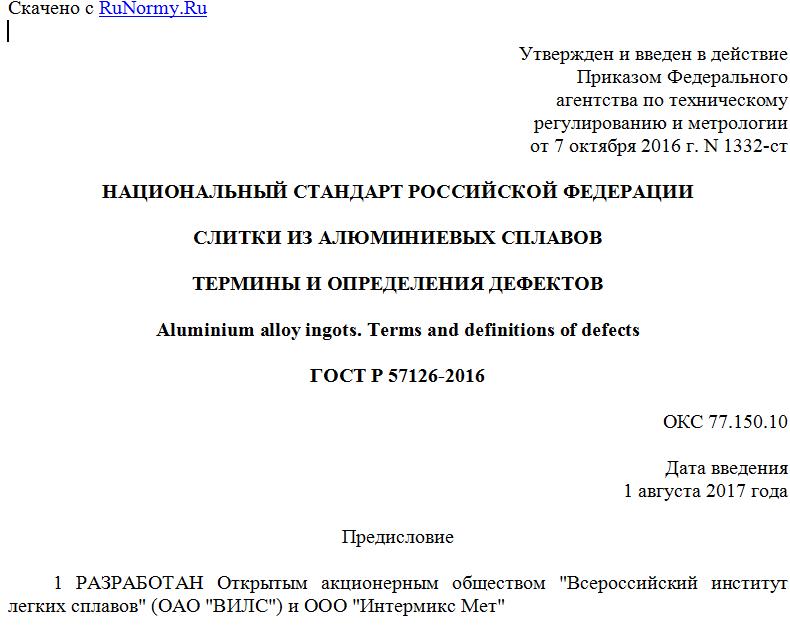

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 октября 2016 г. N 1332-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЛИТКИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ
Aluminium alloy ingots. Terms and definitions of defects
ГОСТ Р 57126-2016
ОКС 77.150.10
Дата введения
1 августа 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский институт легких сплавов" (ОАО "ВИЛС") и ООО "Интермикс Мет"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2016 г. N 1332-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Стандартизированные термины с определениями и эскизы дефектов приведены в таблице 1.
Для каждого понятия установлен один стандартизованный термин.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и немецком (de) языках.
Фотографии дефектов приведены в приложении А.
1. Область применения
Настоящий стандарт устанавливает термины и определения внутренних и поверхностных дефектов в слитках из алюминиевых сплавов.
Термины, установленные настоящим стандартом, применяют во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и/или использующих результаты этих работ.
2. Термины и определения
Таблица 1
Термин Определение Эскиз
1 Трещины
1.1 Слитки круглого сплошного и полого сечения
1 трещина внутренняя в полом слитке de Inner riss in hohlen rundblock en Internal crack in hollow casting Внутренний дефект, представляющий собой разрыв металла, расположенный в середине стенки слитка в зоне подачи металла
2 трещина круговая de Kreisend riss en Circular crack Внутренний дефект, представляющий собой разрыв металла, расположенный по образующей слитка перпендикулярно направлению отливки слитка
3 трещина поперечная de Querriss en Cross crack Дефект, представляющий собой разрыв металла в направлении, перпендикулярном к оси слитка
4 трещина радиальная в полом слитке de Radial riss in hohlen rundblock en Radial crack in hollow ingot Дефект, представляющий собой разрыв металла от внутренней поверхности слитка к наружной
5 трещина радиальная в сплошном круглом слитке de Radial riss in dicht vollblock en Radial crack in billet Дефект, представляющий собой разрыв металла от наружной поверхности к центру слитка
6 трещина центральная de Zentral riss en Internal crack Внутренний дефект, представляющий собой разрыв металла в диаметральной плоскости в центре
1.2 Слитки плоского сечения
7 трещина боковая de Seitenriss en Edge crack Наружный дефект, представляющий собой разрыв металла по узкой стороне слитка
8 трещина донная de Grundriss en Butt crack Наружный дефект, представляющий собой разрыв металла по широкой стороне слитка со стороны донника
9 трещина литниковая de Kopfriss en Ingot head crack Наружный дефект, представляющий собой разрыв металла по широкой стороне слитка со стороны литника
10 трещина поверхностная de Oberflachenriss en Shallow seam Дефект по широкой стороне слитка в виде местных разрывов металла в направлении литья
2 Поверхностные дефекты
11 выступы de Wulst en Split flanges Дефект по широкой грани слитка в виде деформированной оксидной плены различного размера
12 завертыши de Einbindung en Turnings Дефект по широкой грани слитка в виде толстой окисной плены
13 надир de Schramme en Guide marks Дефект в виде продольного рубца на поверхности слитка, образующийся вдоль слитка по направлению отливки
14 наплывы ликвационные de Liquation auswuchs en Liquation beads Дефект слитка, представляющий собой выпуклости, состоящие из легкоплавких составляющих расплава
15 неслитины de Kaltfluss en Cold shuts Дефекты, уходящие в глубину слитка в виде сдвоенной окисной плены, на поверхности слитка выглядят в виде группы чередующихся продольных углублений и выступов
16 пролив расплава de Meerenge schmelzflusse en Spill melt Дефект в виде застывшего металла, образовавшийся в результате прорыва жидкого металла через разрыв в поверхностной корке слитка
17 рванина de Kluft en Fissure Дефект в виде раскрытого разрыва, расположенного поперек или под углом к направлению отливки слитка
18 складки продольные de Langslaufig runzel en Folds longitudinal Дефект по узкой грани в виде углублений по длине слитка
19 трещины волосовидные de Haarrisses en Hairline cracks Дефект по широкой грани слитка в виде подкорковой трещины, идущей по границам зерна
20 углубления точечные de Punktformige vertiefung en Hollow points Дефект в виде раковин с оксидными пленами, распределенный колониями на отдельных участках по широкой грани слитка
21 ужимина de Schuelpe en Veining Дефект по широкой грани слитка в виде складок и углублений по оси литья слитка
3 Дефекты геометрии
22 волнистость слитка de Blockwelligkeit en Undulation of casting Дефект слитка в виде волнообразной кривой, появляющийся по всей длине поверхности слитка и сходный с синусоидой (с определенной частотой и амплитудой)
23 кривизна слитков de Block kruemmung en Longitudinal bow of casting Дефект в виде изгиба как по всей длине слитка, так и на его отдельном участке
24 разностенность полого слитка de Abweichungen der wanddicke in hohl rundblock en Wall thickness deviation of hollow casting Дефект по толщине стенки слитка в диаметральном направлении. Разность между максимальной и минимальной толщиной стенки полой заготовки в одном сечении (следы необработанной поверхности)
4 Дефекты макроструктуры
25 включения неметаллические de Nichtmetallische einschluesse
Для просмотра документа целиком скачайте его >>>
