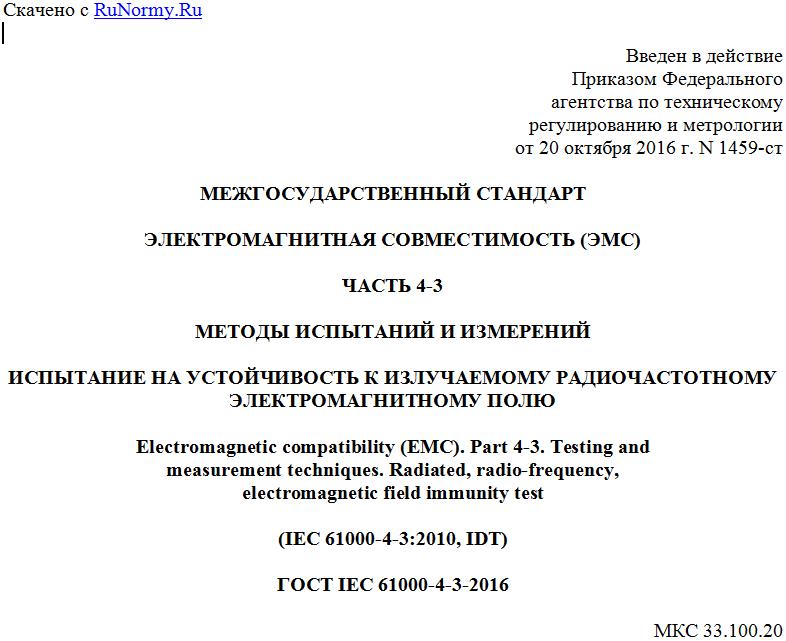

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 октября 2016 г. N 1459-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
ЧАСТЬ 4-3
МЕТОДЫ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ
ИСПЫТАНИЕ НА УСТОЙЧИВОСТЬ К ИЗЛУЧАЕМОМУ РАДИОЧАСТОТНОМУ
ЭЛЕКТРОМАГНИТНОМУ ПОЛЮ
Electromagnetic compatibility (EMC). Part 4-3. Testing and
measurement techniques. Radiated, radio-frequency,
electromagnetic field immunity test
(IEC 61000-4-3:2010, IDT)
ГОСТ IEC 61000-4-3-2016
МКС 33.100.20
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии межгосударственного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 апреля 2016 г. N 87-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1459-ст межгосударственный стандарт ГОСТ IEC 61000-4-3-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61000-4-3:2010 "Электромагнитная совместимость (ЭМС). Часть 4-3. Методы испытаний и измерений. Испытание на устойчивость к излучаемому радиочастотному электромагнитному полю" ("Electromagnetic compatibility (EMC) - Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test", IDT).
Международный стандарт IEC 61000-4-3:2010 подготовлен Подкомитетом 77B "Высокочастотные электромагнитные явления" Технического комитета ТК 77 IEC "Электромагнитная совместимость".
Настоящее объединенное издание международного стандарта IEC 61000-4-3:2010 включает в себя третье издание, опубликованное в 2006 г., изменение 1 (2007 г.), изменение 2 (2010) и техническую поправку IS 1, опубликованную в 2008 г.
Техническая поправка к указанному международному стандарту внесена в текст настоящего стандарта и выделена двойной вертикальной линией, расположенной на полях слева от соответствующего текста, а обозначение и год принятия технической поправки приведены в скобках после соответствующего текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Общие положения:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы электромагнитной эмиссии, нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, методы и устройства помехоподавления;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть далее подразделяется на несколько частей, которые могут быть опубликованы в качестве международных стандартов или технических требований, или технических отчетов, некоторые из которых были уже опубликованы в качестве как разделы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем номер раздела (например, IEC 61000-6-1).
Настоящая часть представляет собой международный стандарт, устанавливающий требования помехоустойчивости и процедуры испытаний, относящиеся к излучаемым радиочастотным электромагнитным полям.
С учетом новых служб радиосвязи полоса частот испытаний может быть расширена до 6 ГГц. Уточнены калибровка поля и проверка линейности усилителя мощности цепи помехоустойчивости.
1 Область применения и цель
Настоящий стандарт применяется к требованиям устойчивости электрического и электронного оборудования к излучаемой электромагнитной энергии. Стандарт устанавливает испытательные уровни и требуемые процедуры испытаний.
Целью стандарта является установление общей основы для оценки устойчивости электрического и электронного оборудования к воздействию излучаемых радиочастотных электромагнитных полей. Метод испытаний, установленный в настоящем стандарте, представляет собой последовательный метод оценки помехоустойчивости оборудования или системы в отношении указанного явления.
Примечание 1 - В соответствии с Руководством IEC 107 настоящий стандарт является основополагающим стандартом ЭМС для применения техническими комитетами IEC, разрабатывающими стандарты на продукцию. Руководство IEC 107 устанавливает также, что технические комитеты, разрабатывающие стандарты на продукцию, ответственны за определение необходимости применения настоящего стандарта для испытаний на помехоустойчивость и (в случае его применения) за выбор испытательных уровней и критериев качества функционирования. ТК 77 и его подкомитеты готовы к сотрудничеству с техническими комитетами IEC, разрабатывающими стандарты на продукцию, в оценке уровней конкретных испытаний на помехоустойчивость для соответствующих видов продукции.
Настоящий стандарт рассматривает испытания на помехоустойчивость в связи с задачами защиты от радиочастотных электромагнитных полей любых источников. Особое внимание уделяется защите от радиочастотной эмиссии, создаваемой цифровыми радиотелефонами и другими радиочастотными излучающими устройствами.
Примечание 2 - Методы испытаний, установленные в настоящем стандарте, применяют для оценки эффектов воздействия электромагнитного излучения на оборудование конкретного вида. Моделирование и измерение электромагнитного излучения не обеспечивают достаточной точности для количественного определения данных эффектов. Установленные методы испытаний структурированы с основной целью обеспечить достаточную воспроизводимость результатов, полученных с использованием различных средств испытаний, при качественном анализе эффектов.
Настоящий стандарт устанавливает независимый метод испытания. Другие методы испытаний не могут быть применены в качестве заменяющих при требовании соответствия настоящему стандарту.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-161 International Electrotechnical Vocabulary (IEV) - Chapter 161: Electromagnetic compatibility
Международный электротехнический словарь. Глава 161. Электромагнитная совместимость
IEC 61000-4-6:2008 Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbance, induced by radio-frequency fields
Электромагнитная совместимость (ЭМС). Часть 4-6. Методы испытаний и измерений. Устойчивость к кондуктивным помехам, наводимым радиочастотными полями
3 Термины и определения
В настоящем стандарте применяют термины по IEC 60050-161, а также следующие термины с соответствующими определениями:
3.1 амплитудная модуляция (amplitude modulation): Процесс, при котором амплитуда несущего сигнала изменяется установленным образом.
3.2 безэховая камера (anechoic chamber): Экранированное помещение, покрытое радиочастотными поглотителями для уменьшения отражений от внутренних поверхностей.
