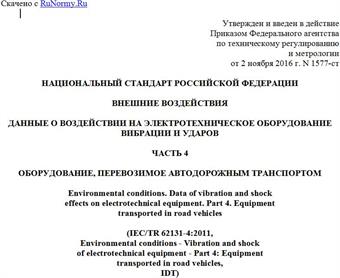

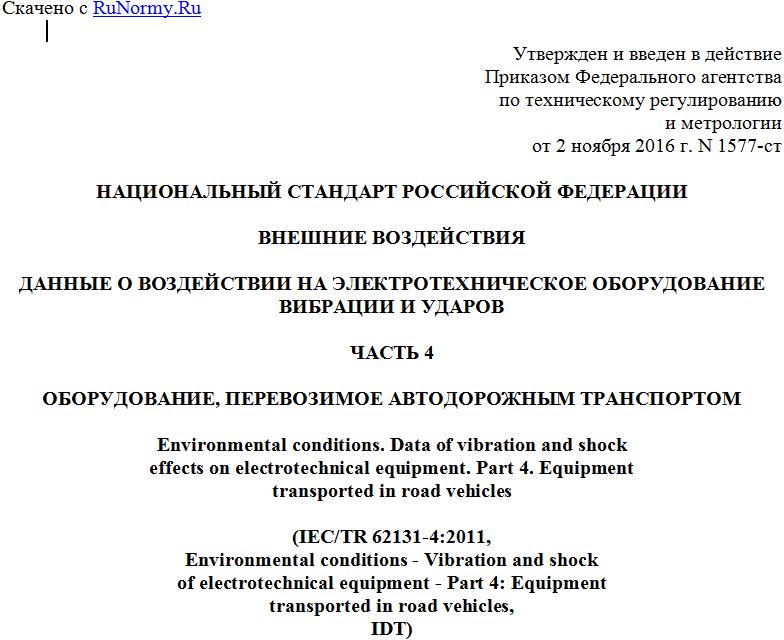

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 2 ноября 2016 г. N 1577-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВНЕШНИЕ ВОЗДЕЙСТВИЯ
ДАННЫЕ О ВОЗДЕЙСТВИИ НА ЭЛЕКТРОТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ
ВИБРАЦИИ И УДАРОВ
ЧАСТЬ 4
ОБОРУДОВАНИЕ, ПЕРЕВОЗИМОЕ АВТОДОРОЖНЫМ ТРАНСПОРТОМ
Environmental conditions. Data of vibration and shock
effects on electrotechnical equipment. Part 4. Equipment
transported in road vehicles
(IEC/TR 62131-4:2011,
Environmental conditions - Vibration and shock
of electrotechnical equipment - Part 4: Equipment
transported in road vehicles,
IDT)
ГОСТ Р 57211.4-2016/IEC/TR 62131-4:2011
Группа Т34
ОКС 19.040
Дата введения
1 октября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1577-ст
4 Настоящий стандарт идентичен международному документу IEC/TR 62131-4:2011 "Внешние воздействия. Вибрация и удары электротехнического оборудования. Часть 4. Оборудование, перевозимое автодорожным транспортом" (IEC/TR 62131-4:2011 "Environmental conditions - Vibration and shock of electrotechnical equipment - Part 4: Equipment transported in road vehicles", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод использования данных динамических процессов, наблюдаемых на автодорожном транспорте, для формирования типичных условий воздействий вибрации и ударов при перевозке электротехнического оборудования дорожным транспортом. Полученные условия сравниваются с установленными в МЭК 60721-3-2:1997.
Используемые данные динамических процессов были получены из надежных литературных источников. Тем не менее все они прошли процедуру проверки достоверности и согласованности данных в соответствии с [26]. В стандарте представлены также данные, для которых полная процедура проверки достоверности не была выполнена вследствие отсутствия необходимой информации. Такие данные были использованы для косвенного подтверждения согласованности данных, прошедших процедуру проверки.
Данные, используемые в настоящем стандарте, были получены в ходе ряда исследований. Их объем и качество заметно различаются между собой, поскольку в разных исследованиях рассматривались разные виды транспортных средств для разных состояний дорожного покрытия. Большинство рассмотренных динамических воздействий соответствовало условиям движения по дорогам Западной Европы. Предполагается, что один из источников был использован при описании жесткости динамического воздействия в МЭК 60721-3-2:1997, однако анализ данных показывает, что этот источник имел дело с транспортными средствами старых образцов.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
IEC 60721-3-2:1997, Classification of environmental conditions - Part 3: Classification of groups of environmental parameters and their severities - Section 2: Transportation (Классификация условий внешних воздействий. Часть 3. Классификация групп внешних воздействий и их жесткостей. Раздел 2. Транспортирование)
3 Источник данных и их качество
3.1 Программа SRETS
Программа SRETS <1>, частично финансировавшаяся Евросоюзом, была выполнена в рамках совместного предприятия 10 европейскими агентствами и компаниями. Ее целью было определить новые жесткости тестовых динамических воздействий на оборудование, предназначенное для перевозки автодорожным транспортом, с тем чтобы включить их в стандарты СЕН и ИСО по испытаниям оборудования в таре. Работы продолжались три года и были завершены опубликованием итогового отчета [1].
--------------------------------
<1> От английского The Source Reduction by European Testing Schedules.
Этап измерения вибрации и ударов на транспорте включал в себя два отдельных исследования (таблицы 1 и 2).
Задачей первого исследования, проводившегося в Великобритании и включавшего в себя в общей сложности 19 поездок, а также по дорогам Европы (см. таблицу 1), было определение характеристик воздействия вибрации и удара во время дорожных перевозок типичных грузов (товаров). Для этого были выполнены измерения в условиях анонимности водителя при перевозке одного и того же груза по аналогичным маршрутам разными автомобилями одного класса (38-тонными сочлененными грузовыми автомобилями). При этом водителям не сообщалась цель проводимых измерений.
В другом исследовании (см. таблицу 2) измерения выполнялись на тестовых полигонах Германии с использованием двух машин в условиях идентификации водителей, в качестве которых выступали шоферы-испытатели. Задачей этих исследований было сравнение воздействий для разных транспортных средств, грузовых прицепов, грузов и дорожных покрытий. Испытания проводились для трех конфигураций каждого грузового автомобиля (в одном случае с прицепом) на разных скоростях движения. Точки измерения вибрации на разных транспортных средствах показаны на рисунке 1.
В обоих исследованиях использовались твердотельные цифровые регистраторы данных. Во втором исследовании запись велась в непрерывном режиме, тогда как первом - в отдельные периоды времени, которые определялись по уровню сигнала (500 блоков данных, соответствующих максимальной вибрации, по 2048 точек в каждом) и по временным отрезкам (запись блока данных из 2048 точек каждые три минуты). Запись осуществлялась с использованием фильтра Баттерворта нижних частот с частотой среза 1000 Гц с частотой выборки 5500 с-1. Таким образом, каждому блоку данных соответствовала временная реализация длительностью 0,372 с.
В первом исследовании измерения выполнялись с применением одного трехкомпонентного преобразователя, устанавливаемого на дне поддона с упаковкой бутылок виски. В кузов автомобиля были помещены 16 таких поддонов. При полном заполнении объема автомобиля общая масса груза составила около 90% максимальной грузоподъемности автомобиля. Тот факт, что в данных испытаний не был указан водитель автомобиля, повышает объективность исследования, но затрудняет проверку достоверности данных. В отчете [1] данные по 19 поездкам были сгруппированы для вычисления групповых средних и проведения дисперсионного анализа.
Программа SRETS предусматривала разные виды обработки данных, включая вычисление спектральной плотности мощности, распределение мгновенных значений и построение спектра усталостных повреждений. Всего было применено три разных метода определения жесткости тестовых воздействий для испытаний на вибрацию и удар. Такие испытания были выполнены для четырех разных видов продукции, после чего их результаты были сопоставлены с повреждениями, наблюдавшимися у той же продукции во время реальных перевозок. Было установлено, что испытания обеспечивают появление тех же повреждений, что наблюдаются в процессе реальных перевозок, за несколько более короткий период воздействия. Тем не менее полученная при новых испытаниях частота повреждений оказалась более близкой к реальности, чем при других испытаниях, существовавших на тот момент времени. Результатом программы SRETS были формулировка ряда новых стратегий испытаний и установление ряда ограничений на испытания.
Все исходные данные программы SRETS были сохранены в цифровом виде и в обобщенном виде представлены на рисунках 2 - 17.
3.2 Круговые испытания CEEES <2> для 10-тонных грузовых автомобилей
--------------------------------
<2> От английского The Confederation of European Environmental Engineering Societies.
Хотя целью круговых испытаний CEEES (см. [2]) не были исключительно измерения динамических воздействий, проведение таких измерений и анализ их результатов разными организациями составляли часть программы. Полученные данные (рисунки 18 - 20), явившиеся результатом 55-минутного непрерывного измерения и записи вибрации, были переданы для независимого анализа в 20 разных организаций Европы (рисунки 21 - 23).
Запись данных, организованная Университетом Кренфилда (см. [3]), была получена в ходе поездки из центральной Англии в центральную Германию (рисунки 24 и 25). Запись осуществлялась по 12 каналам на два устройства с применением трехкомпонентного датчика вибрации, закрепленного на грузовой платформе. Параллельно велась также запись скорости движения транспортного средства, в качестве которого был выбран 10-тонный грузовой автомобиль конструкции начала 70-х годов прошлого века с колесной формулой 4x4, предназначенный для передвижения по пересеченной местности. Изначально спроектированный как военное транспортное средство, он был установлен на серийную раму и претерпел другие модификации, характерные для серийного производства (в частности, был снабжен гидравлическим подъемником). Помимо основной непрерывной записи вибрации были сделаны дополнительные записи во время движения по дороге плохого качества и преодоления препятствий (рисунки 26 и 27) на максимальной безопасной (по усмотрению водителя) скорости. Данные указанных измерений вошли в [17].
Результатом проведенного анализа были построенные спектральные плотности мощности и распределения мгновенных значений ускорения для каждого одночасового интервала поездки, а также для всей поездки в целом. Кроме того, был проведен анализ распределения мгновенных значений скорости движения транспортного средства с целью описания условий движения. Однако применение данной характеристики в целях проводимого исследования ограничено тем, что верхний предел скорости движения транспортного средства был меньше того, что устанавливается для серийных грузовых автомобилей.
Измерения осуществлялись с применением аналогового записывающего устройства и калиброванного оборудования. Диапазон частот измерений - до 500 Гц. Разрешение при построении спектральной плотности мощности составило 1 Гц, а разрешение по ускорению при построении распределения мгновенных значений - 0,002 g. Общий период записи, разбитой на одночасовые интервалы, составил 7 ч. Это обеспечило высокую статистическую точность построения распределения вероятностей вплоть до самых низких (самых высоких) квантилей.
3.3 Измерения Хоппе и Герока
В начале 70-х кодов прошлого века Хоппе и Герок провели исследования, результаты которых нашли отражение в публикациях [4] и [5]. Данные исследований в части жесткости вибрационного воздействия легли в основу нескольких национальных стандартов и, насколько можно судить, были использованы при разработке
