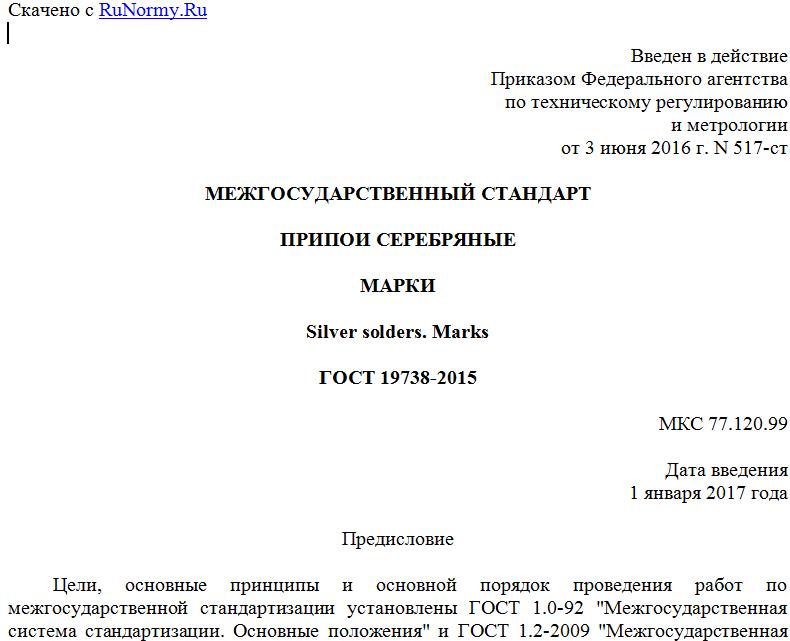

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 3 июня 2016 г. N 517-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРИПОИ СЕРЕБРЯНЫЕ
МАРКИ
Silver solders. Marks
ГОСТ 19738-2015
МКС 77.120.99
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Акционерным обществом "Екатеринбургский завод по обработке цветных металлов"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 февраля 2015 г. N 75-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2016 г. N 517-ст межгосударственный стандарт ГОСТ 19738-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 19738-74
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает марки серебряных припоев, предназначенных для производства полуфабрикатов в виде полос, проволоки, фольги, штампованных заготовок и др., применяемых для пайки и лужения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 16321.1-70 Серебряно-медные сплавы. Метод определения содержания серебра
ГОСТ 16321.2-70 Сплавы серебряно-медные. Метод спектрального анализа
ГОСТ 16882.1-71 Серебряно-медно-фосфорные припои. Метод определения массовой доли серебра
ГОСТ 16882.2-71 Серебряно-медно-фосфорные припои. Методы определения массовой доли фосфора, свинца, железа и висмута
ГОСТ 16883.1-71 Серебряно-медно-цинковые припои. Метод определения массовой доли серебра
ГОСТ 16883.2-71 Серебряно-медно-цинковые припои. Метод определения массовой доли меди
ГОСТ 16883.3-71 Серебряно-медно-цинковые припои. Спектральный метод определения свинца, железа и висмута
ГОСТ 22864-83 Благородные металлы и их сплавы. Общие требования к методам анализа <1>
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52599-2006 "Драгоценные металлы и их сплавы. Общие требования к методам анализа".
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сокращения и условные обозначения
3.1 В стандарте приняты следующие сокращения:
- для назначения сплава: П - припой;
- для обозначения металлов: Ср - серебро, Кд - кадмий, М - медь, О - олово, С - свинец, Су - сурьма, Ф - фосфор, Ц - цинк.
3.2 Условное обозначение марки припоя состоит из буквы, обозначающей назначение сплава; букв, обозначающих один или несколько компонентов, и следующих за ними цифр, обозначающих номинальную массовую долю серебра и указанных компонентов в припое в процентах.
4. Требования
4.1 Марки и химический состав серебряных припоев должны соответствовать требованиям таблицы 1.
Таблица 1
Марки и химический состав серебряных припоев
В процентах
Марка припоя Массовая доля компонента
Серебро Медь Цинк Олово Сурьма Фосфор Кадмий Свинец Примеси, не более
Свинец Железо Висмут Всего
ПСр 72 <*> 71,5 - 72,5 Ост. - - - - - - 0,005 0,10 0,005 0,10
ПСр 71 70,5 - 71,5 Ост. - - - 0,8 - 1,2 - - 0,005 0,15 0,005 0,15
ПСр 70 69,5 - 70,5 25,5 - 26,5 Ост. - - - - - 0,050 0,10 0,005 0,15
ПСрМО 68-27-5 67,5 - 68,5 Ост. - 4,5 - 5,5 - - - - 0,005 0,15 0,005 0,15
ПСр 65 64,5 - 65,5 19,5 - 20,5 Ост. - - - - - 0,100 0,10 0,005 0,15
ПСр 62 61,5 - 62,5 27,0 - 29,0 - Ост. - - - - 0,005 0,15 0,005 0,15
ПСр 50 <*> 49,5 - 50,5 Ост. - - - - - - 0,005 0,15 0,005 0,15
ПСр 50Кд 49,5 - 50,5 15,0 - 17,0 15,0 - 17,0 - - - Ост. - 0,100 0,10 0,005 0,15
ПСрКдМ 50-34-16 49,5 - 50,5 Ост. - - - - 33,0 - 35,0 - 0,005 0,15 0,005 0,15
ПСр 45 44,5 - 45,5 29,5 - 30,5 Ост. - - - - - 0,050 0,10 0,005 0,15
ПСрМЦКд 45-15-16-24 44,5 - 45,5 Ост. 15,0 - 17,0 - - - 23,0 - 25,0 - 0,150 0,15 0,005 0,15
ПСр 40 <**> 39,0 - 41,0 16,0 - 17,4 16,2 - 17,8 - - - Ост. - 0,050 0,10 0,005 0,15
ПСр 37,5 <***> 37,0 - 38,0 Ост. 5,0 - 6,0 - - - - - 0,050 0,10 0,005 0,15
ПСр 25 24,7 - 25,3 39,0 - 41,0 Ост. - - - - - 0,050 0,10 0,005 0,15
ПСр 25Ф 24,5 - 25,5 Ост. - - - 4,5 - 5,5 - - 0,010 0,15 0,010 0,15
ПСр 15 14,5 - 15,5 Ост. - - - 4,5 - 5,1 - - 0,100 0,05 0,010 0,15
ПСр 12М 11,7 - 12,3 51,0 - 53,0 Ост. - - - - - 0,050 0,10 0,005 0,15
ПСр 10 9,7 - 10,3 52,0 - 54,0 Ост. - - - - - 0,050 0,10 0,005 0,15
ПСрО 10-90 9,5 - 10,5 - - Ост. - - - - 0,200 0,15 0,010 0,30
ПСрОСу 8 7,5 - 8,5 - - Ост. 7,0 - 8,0 - - - 0,200 0,20 0,015 0,40
ПСрМО 5 4,5 - 5,5 1,5 - 2,5 - Ост. 0,8 - 1,2 - - - 0,200 0,20 0,015 0,40
ПСрОС 3,5-95 3,1 - 3,9 - - Ост. - - - 0,7 - 1,3 - 0,15 0,010 0,15
ПСр 3 2,7 - 3,3 - - - - - - Ост. - 0,15 0,010 0,15
ПСрО 3-97 2,7 - 3,3 - - Ост. - - - - 0,200 0,15 0,010 0,30
ПСрОС 3-58 2,6 - 3,4 - - 56,8 - 58,8 0,2 - 0,8 - - Ост. - 0,15 0,010 0,15
ПСр 3Кд 2,5 - 3,5 - 0,5 - 1,5 - - - Ост. - 0,200 0,10 0,010 0,30
ПСр 2,5 2,2 - 2,8 - - 5,0 - 6,0 - - - Ост. - 0,15 0,010 0,15
ПСр 2,5С 2,3 - 2,7 - - - - - - Ост. - 0,15 0,010 0,15
ПСр 2 1,7 - 2,3 - - 29,0 - 31,0 - - 4,5 - 5,5 Ост. - 0,15 0,010 0,15
ПСрОС 2-58 1,7 - 2,3 - - 57,8 - 59,8 0,2 - 0,8 - - Ост. - 0,15 0,010 0,15
ПСр 1,5 1,2 - 1,8 - - 14,0 - 16,0 - - - Ост. - 0,15 0,010 0,15
ПСр 1 0,8 - 1,2 - - 34,0 - 36,0 0,5 - 1,3 - 2,0 - 3,0 Ост. - 0,15 0,010 0,15
<*> Содержание цинка в сплаве не должно превышать 0,007%. <**> Сплав содержит от 0,1% до 0,5% никеля. <***> Сплав содержит от 7,9% до 8,5% марганца. Примечание - По согласованию с потребителем допускается расширение числа определяемых примесей.
4.2 Химический состав припоев определяют по ГОСТ 16321.1, ГОСТ 16321.2, ГОСТ 16882.1, ГОСТ 16882.2, ГОСТ 16883.1, ГОСТ 16883.2, ГОСТ 16883.3,
