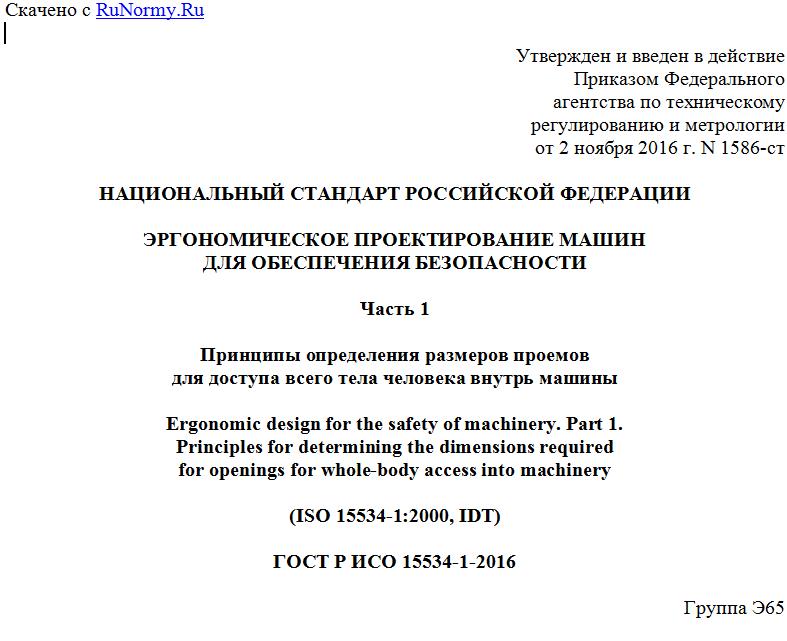

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1586-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭРГОНОМИЧЕСКОЕ ПРОЕКТИРОВАНИЕ МАШИН
ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ
Часть 1
Принципы определения размеров проемов
для доступа всего тела человека внутрь машины
Ergonomic design for the safety of machinery. Part 1.
Principles for determining the dimensions required
for openings for whole-body access into machinery
(ISO 15534-1:2000, IDT)
ГОСТ Р ИСО 15534-1-2016
Группа Э65
ОКС 13.180
Дата введения
1 декабря 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 201 "Эргономика, психология труда и инженерная психология"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1586-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15534-1:2000 "Эргономическое проектирование машин для обеспечения безопасности. Часть 1. Принципы определения необходимых размеров проемов для доступа всего тела человека внутрь машины" (ISO 15534-1:2000 "Ergonomic design for the safety of machinery - Part 1: Principles for determining the dimensions required for openings for whole-body access into machinery", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 15534-1-2009
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт является одним из стандартов в области обеспечения безопасности машин.
В настоящем стандарте установлены требования к проектированию проемов в машинах, обеспечивающих доступ внутрь оборудования всего тела человека.
Настоящий стандарт гармонизирован с европейскими директивами по охране труда в машиностроении и положениями Европейской ассоциации свободной торговли (EFTA).
Международный стандарт, на основе которого подготовлен настоящий стандарт, разработан Техническим комитетом ИСО/ТС 159 "Эргономика".
В связи с возрастающими темпами разработки и внедрения новой техники актуальность создаваемых объектов эргономическим требованиям тоже возрастает.
Для достижения этой цели необходимо обеспечивать выполнение устанавливающих требований в области эргономики на всех этапах проектирования и разработки объекта от разработки концепции, когда эти требования должны быть учтены, до испытаний опытного образца, когда выполнение эргономических требований может быть проверено, и ввода в эксплуатацию, когда могут быть предложены организационные и иные методы улучшения эргономических свойств объекта.
На этапе эксплуатации проведение действий по улучшению оборудования, направленных на обеспечение выполнения эргономических требований, позволяет повысить безопасность операторов и персонала, выполняющего техническое обслуживание и ремонт оборудования, и создает условия для повышения производительности труда.
Это особенно важно при выполнении проектов в области инжиниринга. Создание эргономических условий труда способствует повышению производительности труда персонала, его безопасности и снижению неблагоприятных последствий при возникновении опасных ситуаций. Общие рекомендации по применению стандартов серии ГОСТ Р ИСО 15534 при выполнении работ в области инжиниринга приведены в приложении ДБ.
1. Область применения
В настоящем стандарте установлены размеры проемов для доступа всего тела человека внутрь машины <1> или механизма. К этим размерам применимы припуски для обеспечения более свободного доступа, установленные в ИСО 15534-3. В приложении A приведены значения размеров с припуском для обеспечения свободы перемещения. Настоящий стандарт применим, в первую очередь, для неподвижного механизма, для подвижного механизма могут быть установлены особые дополнительные требования.
--------------------------------
<1> Термин "машина" установлен в ИСО 12100.
Размеры проемов рассчитаны на основе значений 95-й или 99-й процентилей ожидаемой совокупности пользователей. Для расчета проемов аварийного выхода обычно используют значение 99-й процентили.
Антропометрические данные, приведенные в ИСО 15534-3, основаны на результатах измерений обнаженных людей без учета движений тела, наличия одежды, использования оборудования и условий эксплуатации машины или условий окружающей среды.
В настоящем стандарте установлены методы учета названных дополнительных факторов путем расчета соответствующих припусков, добавляемых к антропометрическим размерам.
Ситуации, в которых человек должен быть защищен от опасности, детально рассмотрены в ИСО 13857.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 12100 Безопасность машин. Общие принципы конструирования. Оценка рисков и снижение рисков (ISO 12100 Safety of machinery - General principles for design - Risk assessment and risk reduction)
ИСО 13857:2008 Безопасность машин. Установление безопасных расстояний, препятствующих касанию руками и ногами опасных зон (ISO 13857:2008 Safety of machinery - Safety distances to prevent danger zones being reached by the upper limbs)
ИСО 15534-3:2000 Эргономическое проектирование машин для обеспечения безопасности. Часть 3. Антропометрические данные (ISO 15534-3:2000 Ergonomic design for the safety of machinery - Part 3: Anthropometric data)
3. Общие требования
В настоящем стандарте установлены размеры проемов с учетом различных положений тела человека.
При определении этих размеров к основным антропометрическим данным необходимо прибавлять припуски, позволяющие осуществлять беспрепятственный доступ и работу с учетом особенностей работы оператора и рабочих условий.
При этом особое значение имеют следующие критерии:
a) свободный проход человека с учетом:
- типа одежды, например легкой или массивной;
- переносимых инструментов, например для целей технического обслуживания или ремонта;
- дополнительного оборудования, которое несут в руках или надевают на себя, например средства индивидуальной защиты (включая защитную одежду) или переносное освещение;
- требований задания, например позы человека, характера и скорости движений, обзора (видимости), применения физической силы;
- периодичности и продолжительности выполнения рабочего задания;
- длины прохода, например при проходе по тоннелю;
- величины свободного пространства для обеспечения безопасности при выполнении активных движений;
- положения и размера вспомогательных средств, используемых для поддержки тела человека, например опор для ног и рукоятки;
b) условия окружающей среды (например, времени суток, высокой температуры, шума, влажности);
c) риск, соответствующий выполнению рабочего задания.
Припуски, которые должны быть сделаны в соответствии с данными критериями, должны учитывать особенности конкретной машины и ее применения.
Рекомендации по применению настоящего стандарта приведены в приложении A.
Обозначения размеров проемов и антропометрических измерений приведены в приложении B.
4. Проемы доступа
Проемы доступа - это проемы в машине или механизме, которые позволяют выполнять определенные движения или обеспечивают возможность доступа всего тела человека при выполнении производственного задания, в том числе при управлении исполнительными механизмами, мониторинге производственных процессов и контроле результатов работ (см. рисунки 1 - 6).
В настоящем стандарте установлены минимальные, а не оптимальные размеры проемов.
Меры обеспечения безопасности. Для обеспечения безопасности по возможности размеры проемов следует увеличить. Кроме того проемы доступа должны допускать быструю эвакуацию человека в случае опасности.
Припуски x и y (см. 4.1 - 4.5) приведены в приложении A. Значения показателей a1, h1 и т.п. приведены в ИСО 15534-3.
Схематическое изображение проема Обозначения Примечание
4.1 Проем для горизонтального перемещения человека вперед во весь рост Рисунок 1 A B h1 a1 x y A = h1 (для P95 <1> или P99 <2>) + x. B = a1 (для P95 или P99) + y. Высота проема; Ширина проема; Высота человека; Ширина от локтя до локтя; Припуск по высоте; Припуск по ширине
4.2 Проем для горизонтального перемещения человека боком на короткое расстояние во весь рост
