Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 ноября 2016 г. N 1657-ст

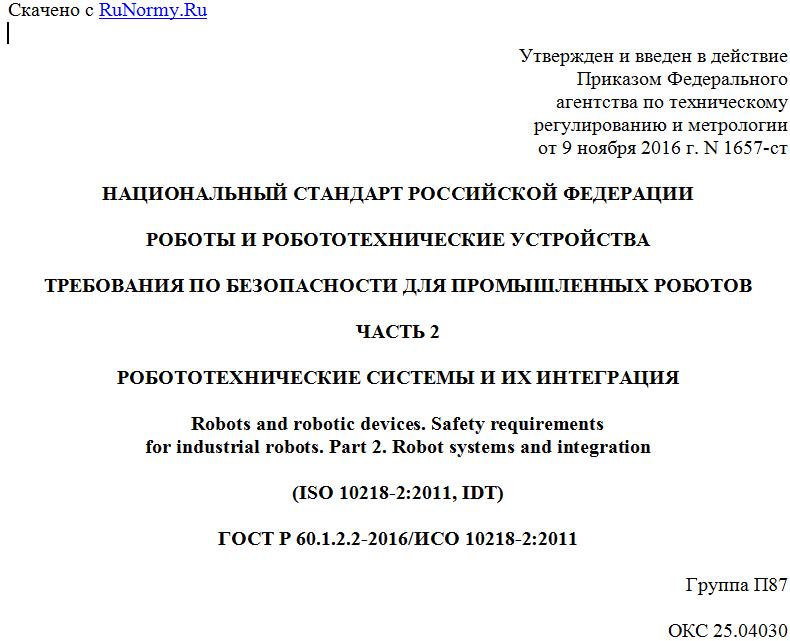

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РОБОТЫ И РОБОТОТЕХНИЧЕСКИЕ УСТРОЙСТВА
ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ПРОМЫШЛЕННЫХ РОБОТОВ
ЧАСТЬ 2
РОБОТОТЕХНИЧЕСКИЕ СИСТЕМЫ И ИХ ИНТЕГРАЦИЯ
Robots and robotic devices. Safety requirements
for industrial robots. Part 2. Robot systems and integration
(ISO 10218-2:2011, IDT)
ГОСТ Р 60.1.2.2-2016/ИСО 10218-2:2011
Группа П87
ОКС 25.04030
ОКСТУ 4002
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" совместно с Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) и ООО "Корпоративные электронные системы" (ООО "КЭЛС-центр") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2016 г. N 1657-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10218-2:2011 "Роботы и робототехнические устройства. Требования безопасности для промышленных роботов. Часть 2. Робототехнические системы и их интеграция" (ISO 10218-2:2011 "Robots and robotic devices - Safety requirements for industrial robots - Part 2: Robot systems and integration", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ГОСТ Р 60 распространяются на роботы и робототехнические устройства. Их целью является повышение интероперабельности роботов и их компонентов, а также снижение затрат на их разработку, производство и обслуживание за счет стандартизации и унификации процессов, интерфейсов и параметров.
Стандарты комплекса ГОСТ Р 60 представляют собой совокупность отдельно издаваемых стандартов. Стандарты данного комплекса относятся к одной из следующих тематических групп: "Общие положения, основные понятия, термины и определения", "Технические и эксплуатационные характеристики", "Безопасность", "Виды и методы испытаний", "Механические интерфейсы", "Электрические интерфейсы", "Коммуникационные интерфейсы", "Методы программирования", "Методы построения траектории движения (навигация)", "Конструктивные элементы". Стандарты любой тематической группы могут относиться как ко всем роботам и робототехническим устройствам, так и к отдельным группам объектов стандартизации - промышленным роботам в целом, промышленным манипуляционным роботам, промышленным транспортным роботам, сервисным роботам в целом, сервисным манипуляционным роботам и сервисным мобильным роботам.
Настоящий стандарт относится к тематической группе "Безопасность" и распространяется на все промышленные роботы и робототехнические устройства. Он идентичен международному стандарту ИСО 10218-1:2011, разработанному подкомитетом (ПК) 2 "Роботы и робототехнические устройства" Технического комитета (ТК) 184 ИСО "Системы автоматизации и их интеграция".
Примечание - С 1 января 2016 года ИСО/ТК 184/ПК 2 "Роботы и робототехнические устройства" преобразован в ИСО/ТК 299 "Робототехника".
Настоящий стандарт был создан на основании понимания конкретных угроз, которые представляют промышленные робототехнические системы при их интеграции и установке в промышленные роботизированные модули и линии.
Опасности часто являются уникальными для конкретных робототехнических систем. Число и типы опасностей непосредственно связаны с природой процесса автоматизации и сложностью установки.
Риски, связанные с этими опасностями, изменяются в зависимости от типа используемого робота и его назначения, а также от методов, используемых при его установке, программировании, функционировании и обслуживании.
Учитывая разнообразную природу опасностей, связанных с применением промышленных роботов, настоящий стандарт содержит руководство по обеспечению безопасности при интеграции и установке роботов. Поскольку на безопасность при использовании промышленных роботов влияет конструкция конкретной робототехнической системы, то дополнительной, хотя и не менее важной, целью является создание руководств по проектированию, построению и информации по использованию робототехнических систем и роботизированных модулей. Требования к той части системы, которой является сам робот, определены в ИСО 10218-1.
Обеспечение безопасности робототехнических систем и роботизированных модулей зависит от взаимодействия разнообразных "заинтересованных сторон" - тех сторон, которые разделяют ответственность за конечную цель - создание безопасной производственной среды. Заинтересованными сторонами могут быть изготовители, поставщики, интеграторы и пользователи (сторона, ответственная за использование роботов), но все они преследуют достижение общей цели - создание безопасной машины (робота). Требования настоящего стандарта могут быть заданы для одной из заинтересованных сторон, но пересекающиеся области ответственности могут привлечь все заинтересованные стороны к выполнению одинаковых требований. При использовании настоящего стандарта заинтересованные стороны должны понимать, что все установленные требования могут относиться к ним, даже если эти требования непосредственно и не относятся к задачам конкретной заинтересованной стороны.
Настоящий стандарт дополняет ИСО 10218-1, который относится только к роботам. Настоящий стандарт содержит дополнительную информацию к ИСО 12100 и ИСО 11161, содержащую требования по идентификации и ответственности стандарта типа C относительно уникальных опасностей, возникающих при интеграции, установке и использовании промышленных роботов. Новые технические требования включают, но не ограничиваются, инструкции по применению новых требований из ИСО 10218-1 к характеристикам связанных с безопасностью систем управления, функциям остановки робота, деблокирующим устройствам, верификации программ, характеристикам беспроводного пульта управления, характеристикам взаимодействующего с человеком робота и изменениям конструкции в целях безопасности.
Настоящий стандарт наряду с ИСО 10218-1 является частью комплекса стандартов, относящихся к роботам и робототехническим устройствам. Другие стандарты охватывают такие вопросы, как интегрированные робототехнические системы, системы координат и движения со степенями свободы, общие характеристики, рабочие характеристики и соответствующие методы их тестирования, терминологию и механические интерфейсы. Необходимо отметить, что эти стандарты являются взаимосвязанными, а также связанными с другими международными стандартами.
Для облегчения восприятия настоящего стандарта используемые в нем термины "робот" и "робототехническая система" соответствуют терминам "промышленный робот" и "промышленная робототехническая система", определенным в ИСО 10218-1.
На рисунке 1 показана взаимосвязь областей применения машиностроительных стандартов, относящихся к робототехнической системе. Требования к одиночному роботу определены в ИСО 10218-1, а требования к робототехническим системам и роботизированным модулям определены в настоящем стандарте. В состав роботизированного модуля могут входить другие машины, подчиняющиеся своим стандартам уровня C, а робототехническая система может быть частью интегрированной производственной системы, определенной в ИСО 11161, которая, в свою очередь, может соответствовать требованиям других стандартов уровней B и C.
Рисунок 1 - Графическое представление взаимосвязей
между стандартами, связанными с робототехнической
системой/модулем
1 Область применения
Настоящий стандарт определяет требования безопасности при интеграции промышленных роботов и промышленных робототехнических систем, определенных в ИСО 10218-1, а также роботизированных модулей. Интеграция распространяется на:
a) проектирование, изготовление, установку, функционирование, техническое обслуживание и вывод из эксплуатации промышленной робототехнической системы или модуля;
b) информацию, необходимую для проектирования, изготовления, установки, функционирования, технического обслуживания и вывода из эксплуатации промышленной робототехнической системы или модуля;
c) устройства, входящие в состав промышленной робототехнической системы или модуля.
Настоящий стандарт определяет основные опасности и опасные ситуации, существующие для данных систем, и устанавливает требования для устранения или необходимого снижения рисков, связанных с данными опасностями. Хотя считается, что шум является существенной опасностью для промышленных робототехнических систем, он не рассматривается в настоящем стандарте. Кроме того, настоящий стандарт определяет требования к промышленной робототехнической системе как части интегрированной производственной системы. В настоящем стандарте не рассматриваются специально опасности, связанные с технологическими процессами (например, лазерное излучение, отбрасываемая стружка, испарения при сварке). К таким опасностям, связанным с технологическими процессами, могут быть применены другие стандарты.
Настоящий стандарт не применим к непромышленным роботам, хотя основные принципы безопасности, установленные в ИСО 10218, могут быть использованы для других типов роботов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему).
ИСО 4413 Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и компонентам. Гидравлика (ISO 4413, Hydraulic fluid power - General rules and safety requirements for systems and their components)
ИСО 4414 Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и компонентам. Пневматика (ISO 4414, Pneumatic fluid power - General rules and safety requirements for systems and their components)
ИСО 8995-1 Освещение рабочих мест. Часть 1. Внутреннее освещение (ISO 8995-1, Lighting of work places - Part 1: Indoor)
ИСО 9946 Промышленные манипуляционные роботы. Представление характеристик (ISO 9946, Manipulating industrial robots - Presentation of characteristics)
ИСО 10218-1 Роботы и робототехнические устройства. Требования по безопасности для промышленных роботов. Часть 1. Роботы (ISO 10218-1, Robots and robotic devices - Safety requirements for industrial robots - Part 1: Industrial robots)
ИСО 11161 Безопасность машин и механизмов. Интегрированные производственные системы. Основные требования (ISO 11161, Safety of machinery -
