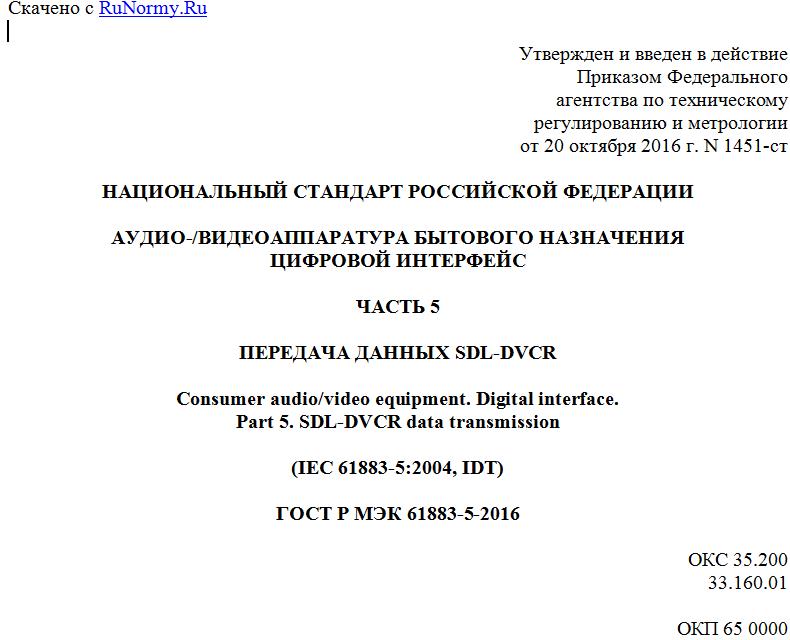

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 октября 2016 г. N 1451-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АУДИО-/ВИДЕОАППАРАТУРА БЫТОВОГО НАЗНАЧЕНИЯ
ЦИФРОВОЙ ИНТЕРФЕЙС
ЧАСТЬ 5
ПЕРЕДАЧА ДАННЫХ SDL-DVCR
Consumer audio/video equipment. Digital interface.
Part 5. SDL-DVCR data transmission
(IEC 61883-5:2004, IDT)
ГОСТ Р МЭК 61883-5-2016
ОКС 35.200
33.160.01
ОКП 65 0000
Дата введения
1 ноября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования" "ИСЭП" (АНО "НТЦСЭ "ИСЭП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартам ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1451-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61883-5:2004 "Аудио-/видеоаппаратура бытового назначения. Цифровой интерфейс. Часть 5. Передача данных SDL-DVCR (IEC 61883-5:2004 "Consumer audio/video equipment - Digital interface - Part 5: SDL-DVCR data transmission", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
1) Международная электротехническая комиссия (МЭК) является международной организацией по стандартизации, объединяющей все национальные электротехнические комитеты (национальные комитеты МЭК). Задача МЭК - продвижение международного сотрудничества во всех вопросах, касающихся стандартизации в области электротехники и электроники. Результатом этой работы и в дополнение к другой деятельности МЭК является издание международных стандартов, технических требований, технических отчетов, публично доступных технических требований (PAS) и руководств (в дальнейшем именуемых "публикации МЭК"). Их подготовка поручена Техническим комитетам. Любой национальный комитет МЭК, заинтересованный в объекте рассмотрения, с которым имеет дело, может участвовать в предварительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также принимают участие в этой подготовке. МЭК близко сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, определенными соглашением между этими двумя организациями.
2) В формальных решениях или соглашениях МЭК выражено положительное решение технических вопросов, практически консенсус на международном уровне в соответствующих областях, так как в составе каждого Технического комитета есть представители от национальных комитетов МЭК.
3) Публикации МЭК принимаются национальными комитетами МЭК в качестве рекомендаций. Приложены максимальные усилия для того, чтобы гарантировать правильность технического содержания публикаций МЭК, однако МЭК не может отвечать за порядок их использования или за неверное толкование конечным пользователем.
4) В целях содействия международной гармонизации, национальные комитеты МЭК обязуются применять публикации МЭК в их национальных и региональных публикациях с максимальной степенью приближения к исходным. Любые расхождения между любой публикацией МЭК и соответствующей национальной или региональной публикацией должно быть четко обозначено в последней.
5) МЭК не устанавливает процедуры маркировки знаком одобрения и не берет на себя ответственность за любое оборудование, о котором заявляют, что оно соответствует публикации МЭК.
6) Все пользователи должны быть уверены, что они используют последнее издание этой публикации.
7) МЭК или его директора, служащие или агенты, включая отдельных экспертов и членов его Технических комитетов и национальных комитетов МЭК, не несут никакой ответственности за причиненные телесные повреждения, материальный ущерб или другое повреждение любой природы вообще, как прямое так и косвенное, или за затраты (включая юридические сборы) и расходы, проистекающие из использования публикации МЭК, или ее разделов, или любой другой публикации МЭК.
8) Следует обратить внимание на нормативные ссылки, указанные в настоящем стандарте. Использование ссылочных международных стандартов является обязательным для правильного применения настоящего стандарта.
9) Следует обратить внимание на то, что имеется вероятность того, что некоторые из элементов настоящего стандарта несут ответственность за идентификацию любых таких патентных прав.
МЭК 61883-5 подготовлен техническим сектором 4: "Интерфейсы и протоколы цифровых систем" технического комитета 100 МЭК: "Аудио-, видео- и мультимедийные системы и оборудование".
Настоящее второе издание МЭК 61883-5 отменяет и заменяет первое издание, опубликованное в 1998 г. Настоящее издание содержит следующие существенные технические изменения относительно предыдущего издания:
Добавлены технические требования к пакету стандарта IEEE 1394, заголовку общего изохронного пакета (CIP) и синхронизации передачи при передаче с высокой скоростью.
Текст настоящего стандарта основан на следующих документах:
Проект комитета для голосования Отчет о голосовании
100/730/CDV 100/819/RVC
Полную информацию о голосовании по одобрению данного стандарта можно найти в отчете о голосовании, указанном в приведенной выше таблице.
Настоящая публикация разработана в соответствии с Директивами ИСО/МЭК, частью 2.
Серия стандартов МЭК 61883 под общим названием "Бытовая аудио-/видеоаппаратура - Цифровой интерфейс" состоит из следующих частей:
Часть 1. Общие положения;
Часть 2. Передача данных SD-DVCR;
Часть 3. Передача данных HD-DVCR;
Часть 4. Передача данных MPEG2-TS;
Часть 5. Передача данных SDL-DVCR;
Часть 6. Протокол передачи аудио- и музыкальных данных;
Часть 7. Передача ITU-R BO.1294 системы B.
Комитет принял решение, что содержание настоящей публикации останется без изменений до конечной даты сохранения, указанной на сайте МЭК с адресом http://webstore.iec.ch, в данных, касающихся конкретной публикации. На это время публикация будет
- подтверждена заново;
- аннулирована;
- заменена пересмотренным изданием; или
- изменена.
1 Область применения
Настоящий стандарт устанавливает формат пакета и синхронизацию передачи данных цифрового кассетного видеомагнитофона с режимом высокой степени сжатия со стандартной четкостью изображения (SDL-DVCR). В стандарте определены технические требования к пакету стандарта IEEE 1394, заголовку общего изохронного пакета (CIP) для телевизионных систем SDL 525-60 и SDL 625-50 и синхронизации передачи.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая любые изменения).
IEC 61834-6 Recording - Helical-scan digital video cassette recording system using 6,35 mm magnetic tape for consumer use (525-60, 625-50, 1125-60 and 1250-50 systems) - Part 6: SDL format [Запись информации. Система записи на цифровую видеокассету со спиральной разверткой при использовании бытовой магнитной ленты 6,35 мм (системы 525-60, 625-50, 1125-60 и 1250-50). Часть 6. Формат SDL]
IEC 61883-1 Consumer audio/video equipment - Digital interface - Part 1: General (Бытовая аудио-/видеоаппаратура. Цифровой интерфейс. Часть 1. Общие положения)
IEC 61883-2 Consumer audio/video equipment - Digital interface - Part 2: SD-DVCR data transmission (Бытовая аудио-/видеоаппаратура. Цифровой интерфейс. Часть 2. Передача данных SD-DVCR)
3 Сокращения
В настоящем стандарте используют следующие сокращения:
- пакет IEEE 1394 - изохронный пакет стандарта IEEE 1394, указанный в МЭК 61883-1;
- система SDL 525-60 - система с 525 строками и частотой кадров 29,97 Гц стандартной четкости с режимом высокой степени сжатия;
- система SDL 625-50 - система с 625 строками и частотой кадров 25,00 Гц стандартной четкости с режимом высокой степени сжатия;
- SDL-DVCR - цифровой кассетный с режимом высокой степени сжатия со стандартной четкостью изображения.
4 Построение пакета данных IEEE 1394
4.1 Структура исходного пакета потока данных SDL-DVCR
Для потока данных SDL-DVCR используют структуру данных для цифрового интерфейса, указанного в разделе 10 МЭК 61834-6. Размер исходного пакета для потока данных SDL-DVCR составляет 240 байт с делением на три блока формата цифрового интерфейса (DIF).
Соответствие между блоками DIF и исходными пакетами для системы SDL 525-60 и системы SDL 625-50 показано на рисунке 1 и рисунке 2 соответственно.
