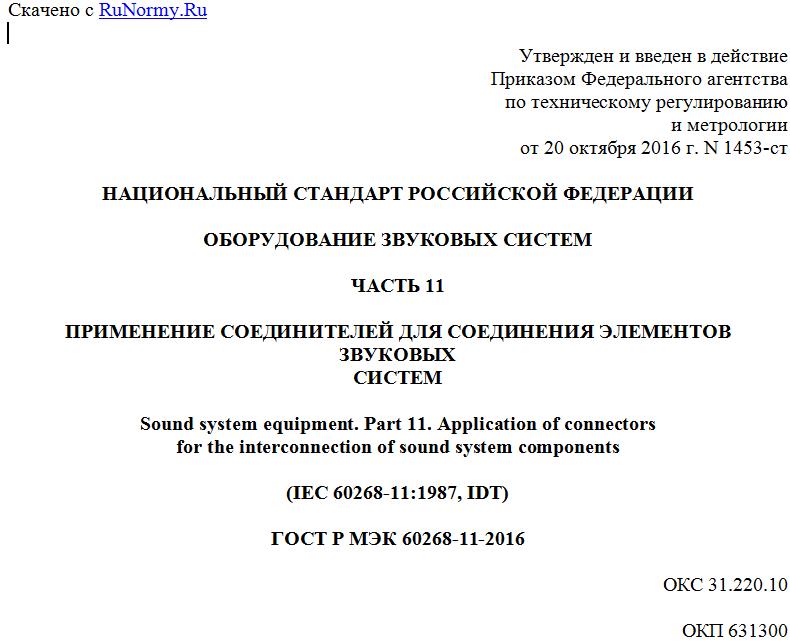

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2016 г. N 1453-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ЗВУКОВЫХ СИСТЕМ
ЧАСТЬ 11
ПРИМЕНЕНИЕ СОЕДИНИТЕЛЕЙ ДЛЯ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ЗВУКОВЫХ
СИСТЕМ
Sound system equipment. Part 11. Application of connectors
for the interconnection of sound system components
(IEC 60268-11:1987, IDT)
ГОСТ Р МЭК 60268-11-2016
ОКС 31.220.10
ОКП 631300
Дата введения
1 ноября 2017 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования "ИСЭП" (АНО "НТЦСЭ "ИСЭП") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1453-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60268-11:1987 "Оборудование звуковых систем. Часть 11. Применение соединителей для соединения элементов звуковых систем" с учетом изменений 1 и 2 (IEC 60268-11:1987 "Sound system equipment - Part 11: Application of connectors for the interconnection of sound system components", IDT).
Изменения к указанному международному стандарту, принятые после его официальной публикации внесены в текст настоящего стандарта и выделены двойной вертикальной линией, расположенной на полях напротив соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста (в примечании к тексту).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
1) Официальные решения или соглашения МЭК означают выражение положительного решения технических вопросов, практически международный консенсус в соответствующих областях, так как в составе каждого технического комитета есть представители ото всех заинтересованных национальных комитетов МЭК.
2) Публикации МЭК имеют форму рекомендаций для международного использования и принимаются национальными комитетами МЭК в этом качестве.
3) В целях содействия международной гармонизации национальные комитеты МЭК обязуются применять публикации МЭК в их национальных и региональных публикациях с максимальной степенью приближения к исходным. Любые расхождения между любой публикацией МЭК и соответствующей национальной или региональной публикацией должно быть четко обозначено в последней.
4) МЭК не устанавливает процедуры маркировки знаком одобрения и не берет на себя ответственность за любое оборудование, о котором заявляют, что оно соответствует публикации МЭК.
Первая редакция настоящего стандарта была подготовлена подкомитетом 29B "Аудиотехника" технического комитета МЭК 29 "Электроакустика".
Текст первой редакции настоящего стандарта был основан на следующих документах, указанных в таблице:
Правило шести месяцев Отчет о голосовании
29B(CO)82 29B(CO)88
Вторая редакция настоящего стандарта была подготовлена техническим комитетом МЭК 84 "Аудио-, видео- и аудиовизуальная техника и системы" (ранее подкомитет 28B "Аудиотехника" Технического комитета МЭК 29 "Электроакустика").
Настоящая вторая редакция заменяет первую редакцию МЭК 60268-11.
Текст настоящего стандарта основан на первой редакции и следующих документах:
Правило шести месяцев Отчет о голосовании
29B(CO)95 29B(CO)107
29B(CO)102 29B(CO)111
84(CO)12 84(CO)22
84(CO)13 84(CO)23
Более подробную информацию по голосованию для одобрения этого стандарта можно найти в документах, указанных в приведенной выше таблице.
В настоящем стандарте приведены ссылки на следующие стандарты:
IEC 60065:1985 Safety requirements for mains operated electronic and related apparatus for household and similar general use (Требования безопасности к электронной аппаратуре и к сходным с ней устройствам бытового и аналогичного назначения с питанием от сети);
IEC 60130-8:1976 Connectors for frequencies below 3 MHz - Part 8. Concentric connectors for audio circuits in radio receivers (Соединители на частоты до 3 МГц. Часть 8. Концентрические соединители для соединения звуковых цепей в радиоприемниках);
IEC 60130-9:2011 Connectors for frequencies below 3 MHz - Part 9. Circular connectors for radio and associated sound equipment (Соединители на частоты до 3 МГц. Часть 9. Цилиндрические соединители для радиоаппаратуры и сопутствующей звуковой аппаратуры);
IEC 60268-12:1987 Sound system equipment - Part 12: Application of connectors for broadcast and similar use (Оборудование звуковых систем. Часть 12. Применение соединителей для систем вещания и аналогичного применения);
IEC 60268-15:1987 Sound system equipment - Part 15: Preferred matching values for interconnection of sound system components (Оборудование звуковых систем. Часть 15: Предпочтительные сопоставительные величины соединения компонентов звуковых систем).
1 Область применения
Настоящий стандарт распространяется на цилиндрические и концентрические соединители, используемые для соединения компонентов звуковых систем и устанавливает их область применения, а также схемы расположения и обозначение контактов.
2 Назначение
Настоящий стандарт разработан в целях обеспечения требуемых параметров звуковых систем при подключении к звуковой системе частей оборудования, изготовленных различными изготовителями, размещенными на территории различных стран. Такое подключение может быть потребоваться для записи или копирования записей на магнитную ленту или кассету, обеспечение более высокого уровня звука за счет использования отдельного усилителя мощности, электропитания акустических систем (громкоговорителей), автоматического управления диапроекторов и т.п.
3 Общие положения
3.1 Соединители должны соответствовать требованиям к электрическим и механическим характеристикам, установленным МЭК 60130-8 "Соединители на частоты до 3 МГц. Часть 8. Концентрические соединители для звуковых цепей в радиоприемниках" и МЭК 60130-9 "Соединители на частоты до 3 МГц. Часть 9. Цилиндрические соединители для радиоаппаратуры и сопутствующей звуковой аппаратуры".
3.2 Соединители должны соответствовать требованиям безопасности, установленным МЭК 60065 "Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности".
Примечания
1 Предпочтительные согласуемые электрические величины для корректного соединения компонентов звуковых систем приведены в МЭК 60268-15 "Оборудование звуковых систем. Часть 15: Предпочтительные согласуемые величины для соединения компонентов звуковых систем".
2 Соединители для систем вещания и аналогичного применения рассматриваются в МЭК 60268-12 "Оборудование звуковых систем. Часть 12. Применение соединителей для систем вещания и аналогичного применения".
3 Соединители иного применения, не установленного настоящим стандартом рассмотрены в МЭК 60130-8 и МЭК 60130-9.
4 В вышеуказанные стандарты включены не все соединители, рассмотренные в настоящем стандарте.
4 Применение и обозначение контактов
Схема расположения контактов цилиндрических соединителей и применение цилиндрических соединителей должны соответствовать приведенным в таблице 1, а обозначение контактов - в таблице 3. Схема расположения контактов концентрических соединителей и применение концентрических соединителей должны соответствовать приведенным в таблице 4, а обозначение контактов - в таблице 5.
4.1 Терминология, применяемая к концентрическим соединителям
В таблице 4 установлены следующие типы соединителей:
- концентрический соединитель (двухконтактный) 1/4 дюйма/6,3 мм;
- концентрический соединитель (трехконтактный) 1/4 дюйма/6,3 мм;
- миниатюрный концентрический соединитель (двухконтактный) (диаметр 3,5 мм);
- миниатюрный концентрический соединитель (трехконтактный) (диаметр 3,5 мм);
- субминиатюрный концентрический соединитель (двухконтактный) (диаметр 2,5 мм);
- концентрический соединитель (двухконтактный) в виде звукового штекера/3,2 мм.
Примечание - В некоторых странах концентрический соединитель (двухконтактный) в виде звукового штекера/3,2 мм имеет другие названия, но их нельзя использовать на международном уровне по юридическим причинам.
5 Типы цилиндрических соединителей и их применение
Таблица 1
