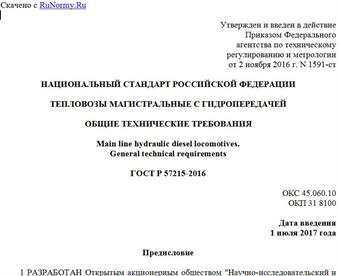

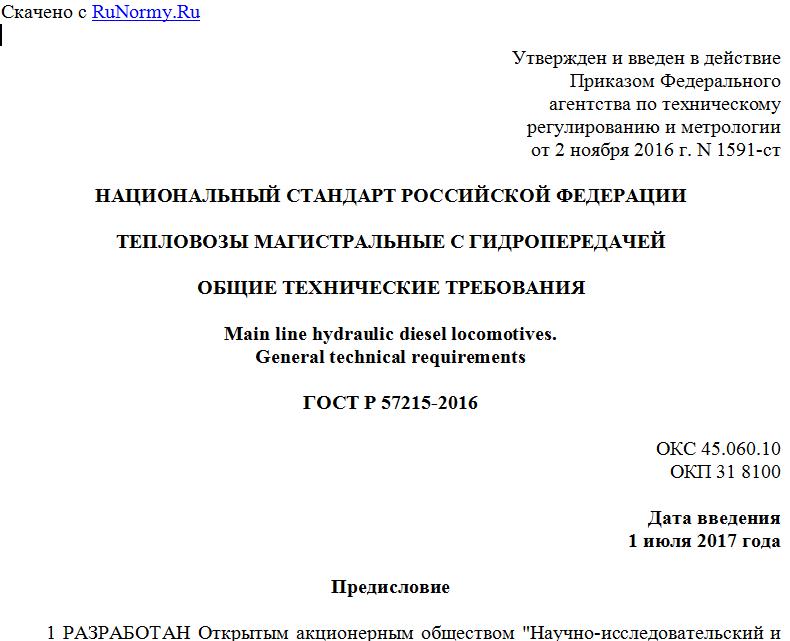

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1591-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕПЛОВОЗЫ МАГИСТРАЛЬНЫЕ С ГИДРОПЕРЕДАЧЕЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Main line hydraulic diesel locomotives.
General technical requirements
ГОСТ Р 57215-2016
ОКС 45.060.10
ОКП 31 8100
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1591-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 Пункты 4.1.3 - 4.1.5, 4.1.7 - 4.1.10, 4.1.12 - 4.1.16, 4.4.2, 4.4.4 - 4.4.8, 4.4.10, 4.4.12 - 4.4.15, 4.5.1 - 4.5.3, 4.5.5 - 4.5.10, 4.5.11.1, 4.5.11.2, 4.5.12, 4.5.13, 4.5.15 - 4.5.19, 4.5.21, 4.6.1, 4.6.3 - 4.6.8, 4.6.14 - 4.6.16, 4.6.19, 4.7.2, 4.8.1, 4.8.2, 4.8.5 - 4.8.7, 4.9.2 - 4.9.5, 4.9.9.1, 4.9.9.7, 4.9.11, 4.9.12, 4.9.14, 4.9.15, 4.10.1, 4.10.2, 4.11.1 - 4.11.13, 4.12.1 - 4.12.3, 4.13.1 - 4.13.8, 4.14.1, 4.14.2, 4.14.4, 4.15.1, 4.15.2 могут использоваться в качестве подтверждения соответствия требованиям безопасности, установленным нормативными правовыми актами в области технического регулирования
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на магистральные тепловозы с гидропередачей колеи 1067 мм и 1520 мм и устанавливает общие технические требования к тепловозу в целом и его составным частям.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.056-81 Система стандартов безопасности труда. Электровозы и тепловозы колеи 1520 мм. Требования безопасности
ГОСТ 27.002 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 2582 Машины электрические вращающиеся тяговые. Общие технические условия
ГОСТ 8865 Системы электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 9219 Аппараты электрические тяговые. Общие технические требования
ГОСТ 9238 Габариты железнодорожного подвижного состава и приближения строений
ГОСТ 10150 Двигатели внутреннего сгорания поршневые. Общие технические условия
ГОСТ 10393 Компрессоры, агрегаты компрессорные с электрическим приводом и установки компрессорные с электрическим приводом для железнодорожного подвижного состава. Общие технические условия
ГОСТ 11729 Дизели судовые, тепловозные и промышленные. Воздухоочистители. Общие технические условия
ГОСТ 11928 Системы аварийно-предупредительной сигнализации и защиты автоматизированных дизелей и газовых двигателей. Общие технические условия
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1 Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16350 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 17516.1 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 22483 (IEC 60228:2004) Жилы токопроводящие для кабелей, проводов и шнуров
ГОСТ 28465 Устройства очистки лобовых стекол кабины машиниста тягового подвижного состава. Общие технические условия
ГОСТ 30247.0 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 30631 Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации
ГОСТ 31187-2011 Тепловозы магистральные. Общие технические требования
ГОСТ 31365 Покрытия лакокрасочные электровозов и тепловозов магистральных железных дорог колеи 1520 мм. Технические условия
ГОСТ 31539 Цикл жизненный железнодорожного подвижного состава. Термины и определения
ГОСТ 31565 Кабельные изделия. Требования пожарной безопасности
ГОСТ 32192 Надежность в железнодорожной технике. Основные понятия. Термины и определения
ГОСТ 32202 Сжатый воздух пневматических систем железнодорожного подвижного состава. Требования к качеству
ГОСТ 32410 Крэш-системы аварийные железнодорожного подвижного состава для пассажирских перевозок. Технические требования и методы контроля
ГОСТ 32565 Стекло безопасное для наземного транспорта. Общие технические условия
ГОСТ 32880 Тормоз стояночный железнодорожного подвижного состава. Технические условия
ГОСТ 33321 Железнодорожный подвижной состав. Устройства акустические сигнальные. Общие технические условия
ГОСТ 33330 Кресло машиниста (оператора) железнодорожного подвижного состава. Технические условия
ГОСТ 33754 Выбросы вредных веществ и дымность отработавших газов автономного тягового и моторвагонного подвижного состава. Нормы и методы определения
ГОСТ Р 12.4.026 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 50951 Внешний шум магистральных и маневровых тепловозов. Нормы и методы измерений
ГОСТ Р 51759 Передачи гидродинамические для подвижного состава железнодорожного транспорта. Общие технические условия
ГОСТ Р 52307-2005 Холодильники пищи термоэлектрические для подвижного состава. Общие технические условия
ГОСТ Р 53784 Элементы оптические для световых сигнальных приборов железнодорожного транспорта. Технические условия
ГОСТ Р 54749 Устройство сцепное и автосцепное железнодорожного подвижного состава. Технические требования и правила приемки
ГОСТ Р 55176.3.1 (МЭК 62236-3-1:2008) Совместимость технических средств электромагнитная. Системы и оборудование железнодорожного транспорта. Часть 3-1. Подвижной состав. Требования и методы испытаний
ГОСТ Р 55437 Двигатели внутреннего сгорания поршневые. Классификация по объему автоматизации и технические требования к автоматизации
ГОСТ Р 55056 Транспорт железнодорожный. Основные понятия. Термины и определения
ГОСТ Р 55057 Транспорт железнодорожный. Состав подвижной. Термины и определения
ГОСТ Р 55513 Локомотивы. Требования к прочности и динамическим качествам
ГОСТ Р 56057 Системы светооптические светодиодные для железнодорожной светофорной сигнализации. Общие технические требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 27.002, ГОСТ 31539, ГОСТ 32192, ГОСТ Р 51759, ГОСТ Р 55056, ГОСТ Р 55057, а также следующий термин с соответствующим определением:
3.1
заказчик: Предприятие (организация, объединение или другой субъект хозяйственной деятельности), по заявке и контракту с которым производится создание и (или) поставка продукции (в том числе научно-технической). [ГОСТ 15.101-98, статья 3.5]
4 Общие технические требования
4.1 Требования к тепловозам
4.1.1 Климатическое исполнение тепловоза - У1 по ГОСТ 15150.
Оборудование, устанавливаемое вне кузова, должно быть исполнения У1; оборудование, устанавливаемое в кузове, - исполнения У2; оборудование, устанавливаемое в кабине машиниста, - исполнения У3 по ГОСТ 15150.
Допускаются другие климатические исполнения тепловоза по ГОСТ 15150 в зависимости от региона эксплуатации по ГОСТ 16350.
4.1.2 Оборудование тепловоза должно быть рассчитано на работу при воздействии механических внешних воздействующих факторов - по ГОСТ 30631 для групп механического исполнения М25, М26, М27 в зависимости от места расположения оборудования на тепловозе.
4.1.3 Конструкцией тепловоза может быть обеспечена работа по системе многих единиц (до четырех секций). Тепловозы могут быть односекционными и многосекционными и иметь от четырех до восьми сцепных осей в секции. При наличии сочлененных секций многосекционный тепловоз должен быть оборудован переходными площадками (из секции в секцию) закрытого типа с соблюдением требований, соответствующих показателю 13 таблицы А.1 (приложение А).
4.1.4 Конструкцией тепловоза должна быть предусмотрена возможность управления одним машинистом с учетом требований ГОСТ 12.2.056-81 (пункты 3.3.1, 3.9).
4.1.5 Тепловоз должен обеспечивать установленную на него в технических условиях силу тяги при высоте над уровнем моря до 1400 м.
4.1.6 Коэффициент сцепления колес при подаче песка при трогании с места должен быть не менее 0,4. Коэффициент использования сцепной массы при коэффициенте сцепления 0,4 должен быть не менее 0,9.
4.1.7 Габарит тепловозов должен соответствовать:
