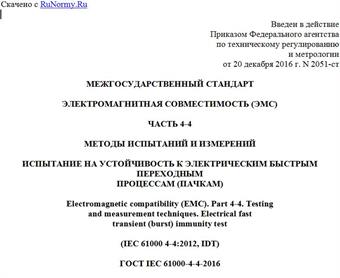

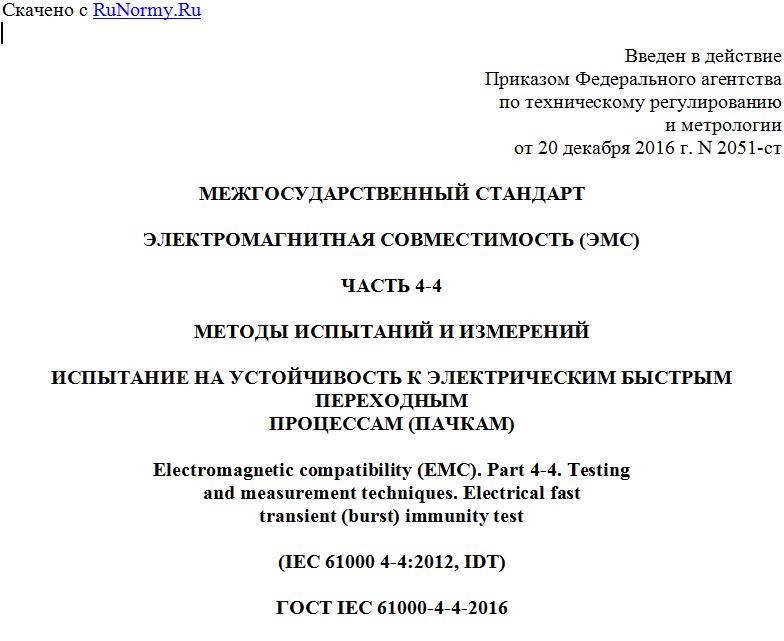

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 декабря 2016 г. N 2051-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС)
ЧАСТЬ 4-4
МЕТОДЫ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ
ИСПЫТАНИЕ НА УСТОЙЧИВОСТЬ К ЭЛЕКТРИЧЕСКИМ БЫСТРЫМ ПЕРЕХОДНЫМ
ПРОЦЕССАМ (ПАЧКАМ)
Electromagnetic compatibility (EMC). Part 4-4. Testing
and measurement techniques. Electrical fast
transient (burst) immunity test
(IEC 61000 4-4:2012, IDT)
ГОСТ IEC 61000-4-4-2016
МКС 33.100.20
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 8 декабря 2016 г. N 50)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 декабря 2016 г. N 2051-ст межгосударственный стандарт ГОСТ IEC 61000-4-4-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61000-4-4:2012 "Электромагнитная совместимость (ЭМС). Часть 4-4. Методы испытаний и измерений. Испытание на устойчивость к электрическим быстрым переходным процессам/пачкам" ("Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test", IDT).
Международный стандарт IEC 61000-4-4:2012 подготовлен подкомитетом 77B "Высокочастотные электромагнитные явления" Технического комитета TC 77 IEC "Электромагнитная совместимость".
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса IEC 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1 Общие положения:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы электромагнитной эмиссии, нормы помехоустойчивости (в тех случаях, когда они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, методы и устройства помехоподавления;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть далее подразделяется на несколько частей, которые могут быть опубликованы в качестве международных стандартов или технических требований, или технических отчетов, некоторые из которых были уже опубликованы как разделы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем номер раздела (например, IEC 61000-6-1).
Настоящая часть представляет собой международный стандарт, который устанавливает требования помехоустойчивости и процедуры испытаний, относящиеся к электрическим быстрым переходным процессам (пачкам).
1 Область применения
Настоящий стандарт применяется для оценки устойчивости электрического и электронного оборудования к повторяющимся электрическим быстрым переходным процессам. Стандарт предназначен для применения при установлении требований помехоустойчивости и процедур испытаний, относящихся к электрическим быстрым переходным процессам (пачкам). Кроме того, в стандарте определены диапазоны испытательных уровней и установлены методы испытаний.
Целью настоящего стандарта является установление общих и воспроизводимых рекомендаций по оценке устойчивости электрического и электронного оборудования при воздействии электрических быстрых переходных процессов (пачек) на порты питания, сигналов, управления и заземления. Метод испытаний, установленный в настоящем стандарте, представляет собой последовательный метод оценки помехоустойчивости оборудования или системы в отношении указанного явления.
Примечание - В соответствии с Руководством IEC 107 настоящий стандарт является основополагающим стандартом ЭМС для применения техническими комитетами IEC, разрабатывающими стандарты на продукцию. Руководство IEC 107 устанавливает также, что технические комитеты, разрабатывающие стандарты на продукцию, ответственны за определение необходимости применения настоящего стандарта для испытаний на помехоустойчивость и (в случае его применения) за выбор испытательных уровней и критериев качества функционирования <1>.
--------------------------------
<1> ТК 77 и его подкомитеты готовы к сотрудничеству с техническими комитетами IEC, разрабатывающими стандарты на продукцию, в оценке уровней конкретных испытаний на помехоустойчивость для соответствующих видов продукции.
Настоящий стандарт применяется при установлении:
- формы испытательного напряжения;
- диапазонов испытательных уровней;
- испытательного оборудования;
- процедур калибровки и проверки испытательного оборудования;
- испытательной установки;
- процедуры испытания.
Настоящий стандарт устанавливает требования к испытаниям в лаборатории и на месте эксплуатации.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-161:1990, International Electrotechnical Vocabulary (IEV) - Chapter 161: Electromagnetic compatibility
Международный электротехнический словарь. Глава 161. Электромагнитная совместимость
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по IEC 60050-161, а также следующие термины с соответствующими определениями.
Примечание - Некоторые из наиболее применимых терминов и определений IEC 60050-161 приведены ниже:
3.1.1 вспомогательное оборудование (auxiliary equipment, AE): Оборудование, необходимое для обеспечения испытуемого оборудования (ИО) сигналами, требуемыми для нормального функционирования, а также оборудование для проверки качества функционирования ИО.
3.1.2
пачка (burst): Последовательность ограниченного числа отдельных импульсов или колебаний ограниченной продолжительности. [IEC 60050-161:1990, 161-02-07]
3.1.3
калибровка (calibration): Совокупность операций, устанавливающих посредством ссылок на стандарты соотношение, существующее при определенных условиях между показанием и результатом измерения. Примечания 1 Термин основан на подходе неопределенности измерений.
