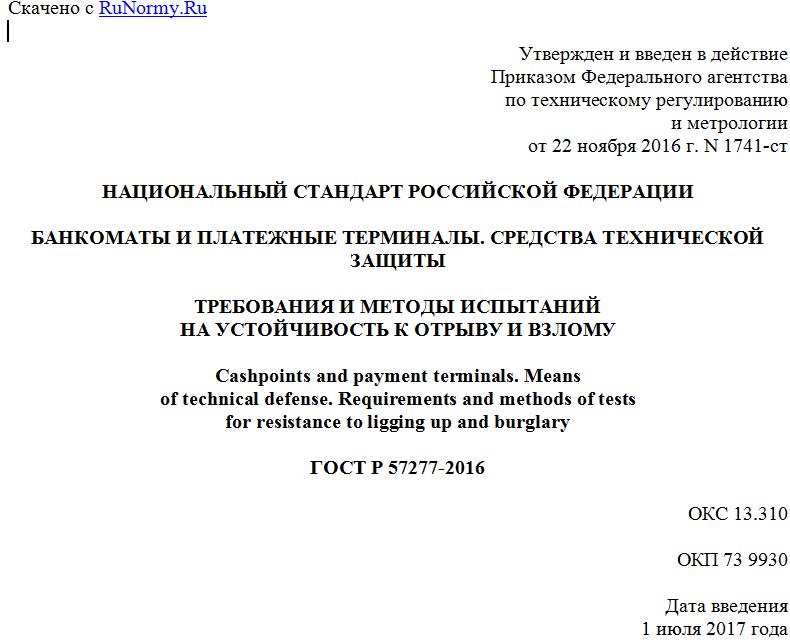

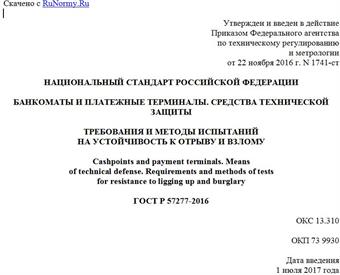

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2016 г. N 1741-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАНКОМАТЫ И ПЛАТЕЖНЫЕ ТЕРМИНАЛЫ. СРЕДСТВА ТЕХНИЧЕСКОЙ ЗАЩИТЫ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
НА УСТОЙЧИВОСТЬ К ОТРЫВУ И ВЗЛОМУ
Cashpoints and payment terminals. Means
of technical defense. Requirements and methods of tests
for resistance to ligging up and burglary
ГОСТ Р 57277-2016
ОКС 13.310
ОКП 73 9930
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "ПК Атлант" (ЗАО "ПК Атлант")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 391 "Средства физической защиты и материалы для их изготовления"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2016 г. N 1741-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на разрабатываемые и модернизируемые банкоматы и платежные терминалы [далее - устройства самообслуживания - (УС)] в части защиты от отрыва и взлома.
Настоящий стандарт устанавливает классификацию, общие технические требования и методы испытаний на устойчивость к отрыву и взлому средств технической защиты, предназначенных для антивандальной защиты УС.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 31817.1.1-2012 (IEC 60839-1-1:1988) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 50862-2012 Сейфы, сейфовые комнаты и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому
ГОСТ Р 51113-97 Средства защитные банковские. Требования по устойчивости к взлому и методы испытаний
ГОСТ Р 56692-2015 Средства технической защиты банкоматов и платежных терминалов. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 50862, ГОСТ Р 56692, а также следующие термины с соответствующими определениями:
3.1
идентификация продукции: Процедура установления тождественности характеристик продукции ее существенным признакам, в том числе ее соответствия технической документации. [ГОСТ Р 56836-2016, пункт 3.5]
3.2
несанкционированные действия (НСД): Преднамеренные действия, направленные на нарушение правильности функционирования системы. [ГОСТ Р 51558-2014, пункт 3.20]
3.3 рабочее время: Интервал времени между моментом начала контакта инструмента или группы инструментов и моментом прекращения их контакта с образцом, включающий в себя время извлечения инструментов (или их частей) из образца, удаление которых необходимо для продолжения испытания.
4 Общие положения
4.1 Защита УС от взлома обуславливается наличием средств технической защиты, расположением УС, обустройством места расположения УС, наличием систем тревожной сигнализации по ГОСТ 31817.1.1 (например, охранный извещатель, оповещатель охранный световой, магнитоконтактный, пьезоэлектрический, емкостной извещатели).
4.2 УС должны быть расположены таким образом, чтобы максимально затруднить возможные действия по несанкционированному доступу внутрь УС, установке (закладке) в корпус УС взрывчатых веществ, заполнению его газом с целью взрыва либо перемещению (отрыву или наклону на угол более 60°) или разрушающее воздействие.
4.3 Дополнительные системы тревожной сигнализации должны обеспечивать невозможность скрытного подхода и осуществления несанкционированных действий.
4.4 Требования 4.1 - 4.3 относятся к организационно-технической укрепленности.
4.5 Наличие технических средств защиты, являющихся элементами инженерно-технической укрепленности, должно обеспечить невозможность хищения УС с последующим взломом или взрывом газа с целью хищения денежных средств либо непосредственного (в месте установки устройств самообслуживания) взлома с целью хищения денежных средств, а также взлома с целью установки на корпус (закладки в корпус) УС взрывчатых веществ с целью проведения террористического акта.
5 Классификация средств технической защиты устройств самообслуживания
5.1 Средства технической защиты УС классифицируют по принципу организации защиты:
- на активные;
- пассивные.
5.2 Пассивные средства технической защиты УС классифицируют:
- по конструктивному исполнению;
- максимальной нагрузке на отрыв.
5.3 По конструктивному исполнению пассивные средства технической защиты УС подразделяют:
- на анкерные;
- сборные.
5.4 Пассивные средства технической защиты УС, устойчивые к отрыву, подразделяют по максимальной нагрузке на отрыв на классы защиты, указанные в таблице 1.
Таблица 1
Класс защиты Максимальная нагрузка на отрыв, кН
50 50 <*>
100 100 <**>
<*> Максимальная нагрузка на отрыв 50 кН соответствует усилию, развиваемому легковым и легким грузовым транспортом при разгоне на расстоянии 10 м, при этом к легковому и легкому грузовому транспорту относятся легковые автомобили, микроавтобусы, фургоны и т.д. весом до 3,5 т. <**> Максимальная нагрузка на отрыв 100 кН соответствует усилию, развиваемому тяжелым грузовым транспортом при разгоне на расстоянии 10 м, при этом к тяжелому грузовому транспорту относятся тягачи, фургоны, грузовики и т.д. весом свыше 5 т.
6 Требования к средствам технической защиты устройств самообслуживания
6.1 Общие требования
Общие требования к средствам технической защиты УС - по ГОСТ Р 51113.
Средства технической защиты УС должны быть изготовлены в соответствии с требованиями настоящего стандарта, технических условий и технической документации на средства технической защиты УС конкретного типа. Элементы средств технической защиты не должны быть несанкционированно извлечены без видимых следов.
По согласованию с заказчиком в конструкции УС может быть предусмотрена возможность оборудования средства технической защиты УС тревожной сигнализацией по ГОСТ 31817.1.1.
Средства технической защиты УС вне зависимости от способов крепления должны выдерживать максимальную нагрузку на отрыв, приведенную в таблице 1. Методика соответствующих испытаний приведена в разделе 9.
6.2 Требования по устойчивости к взлому
Требования к сейфам УС на устойчивость к взлому и на устойчивость к взлому после взрыва газа - по ГОСТ Р 50862.
