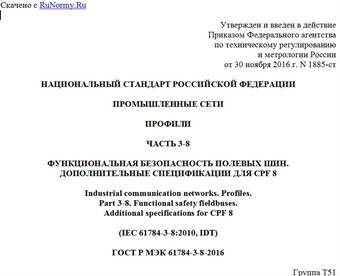

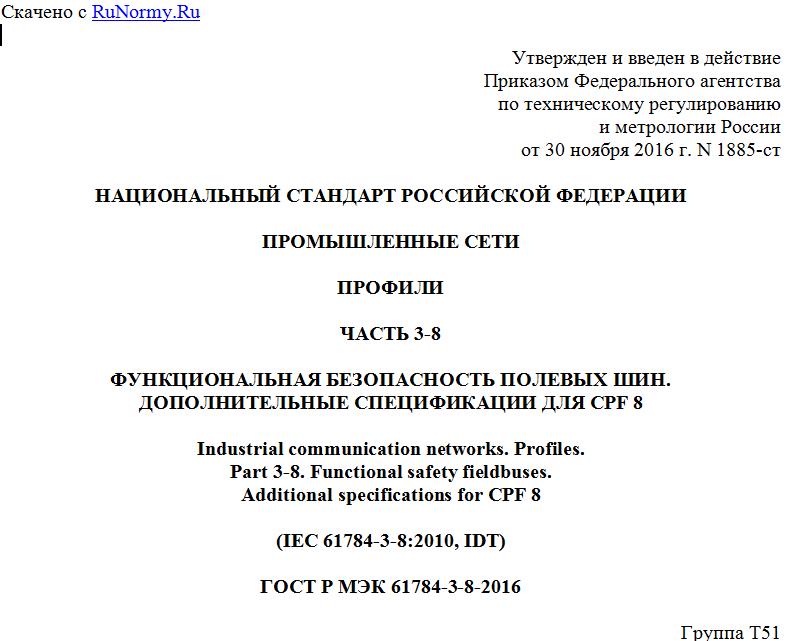

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии России
от 30 ноября 2016 г. N 1885-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОМЫШЛЕННЫЕ СЕТИ
ПРОФИЛИ
ЧАСТЬ 3-8
ФУНКЦИОНАЛЬНАЯ БЕЗОПАСНОСТЬ ПОЛЕВЫХ ШИН.
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИФИКАЦИИ ДЛЯ CPF 8
Industrial communication networks. Profiles.
Part 3-8. Functional safety fieldbuses.
Additional specifications for CPF 8
(IEC 61784-3-8:2010, IDT)
ГОСТ Р МЭК 61784-3-8-2016
Группа Т51
ОКС 13.110
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 58 "Функциональная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии России от 30 ноября 2016 г. N 1885-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61784-3-8:2010 "Промышленные сети. Профили. Часть 3-8. Функциональная безопасность полевых шин. Дополнительные спецификации для CPF 8" ("IEC 61784-3-8:2010 "Industrial communication networks - Profiles - Part 3-8: Functional safety fieldbuses - Additional specifications for CPF 8", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
0.1 Общие положения
Стандарт МЭК 61158, посвященный полевым шинам, вместе с сопутствующими ему стандартами МЭК 61784-1 и МЭК 61784-2 определяет набор протоколов передачи данных, которые позволяют осуществлять распределенное управление автоматизированными приложениями. В настоящее время технология полевых шин считается общепринятой и хорошо себя зарекомендовала. Именно поэтому появляются многочисленные расширения, направленные на еще не стандартизированные области, такие как приложения реального времени, связанные с безопасностью и защитой.
Настоящий стандарт рассматривает важные принципы функциональной безопасности коммуникаций, на основе подхода, представленного в комплексе стандартов МЭК 61508, и определяет несколько коммуникационных уровней безопасности (профилей и соответствующих протоколов) на основе профилей передачи данных и уровней протоколов, описанных в МЭК 61784-1, МЭК 61784-2 и в комплексе стандартов МЭК 61158. Настоящий стандарт не рассматривает вопросы электробезопасности и искробезопасности.
На рисунке 1 представлена связь настоящего стандарта с соответствующими стандартами, посвященными функциональной безопасности и полевым шинам в среде машинного оборудования.
Обозначения:
(желтый) - стандарты, связанные с безопасностью;
(голубой) - стандарты, связанные с полевыми шинами;
(бледно-желтый) - настоящий стандарт.
Примечание - Подпункты 6.7.6.4 (высокая степень сложности) и 6.7.8.1.6 (низкая степень сложности) МЭК 62061 устанавливают связь между уровнем эффективности защиты (Категорией) и УПБ.
Рисунок 1 - Связь МЭК 61158-3 с другими стандартами
(машинное оборудование)
На рисунке 2 представлена связь настоящего стандарта с соответствующими стандартами, посвященными функциональной безопасности и полевым шинам в области промышленных процессов.
Обозначения:
(желтый) - стандарты, связанные с безопасностью;
(голубой) - стандарты, связанные с полевыми шинами;
(бледно-желтый) - настоящий стандарт.
Рисунок 2 - Связь МЭК 61158-3 с другими стандартами
(промышленные процессы)
Коммуникационные уровни безопасности, реализованные в составе систем, связанных с безопасностью, в соответствии с МЭК 61508, обеспечивают необходимую достоверность при передаче сообщений (информации) между двумя и более участниками, использующими полевые шины в системе, связанной с безопасностью, или же достаточную уверенность в безопасном поведении при возникновении ошибок или отказов в полевой шине.
Коммуникационные уровни безопасности, определенные в настоящем стандарте, обеспечивают уверенность в том, что полевые шины могут использоваться в применениях, требующих обеспечение функциональной безопасности для конкретного уровня полноты функциональной безопасности (УПБ), для которого определен соответствующий ему профиль коммуникации, удовлетворяющий требованиям функциональной безопасности.
Результирующий УПБ, заявляемый для системы, зависит от реализации выбранного профиля коммуникации, удовлетворяющего требованиям функциональной безопасности, внутри этой системы. Но реализации профиля коммуникации, удовлетворяющего требованиям функциональной безопасности, в стандартном устройстве не достаточно для того, чтобы устройство считалось устройством безопасности.
Настоящий стандарт описывает:
- основные принципы реализации требований комплекса стандартов МЭК 61508 для связанной с безопасностью передачи данных, включая возможные сбои при передаче данных, меры по устранению неисправностей и факторы, влияющие на полноту данных;
- индивидуальные описания профилей, удовлетворяющих требованиям функциональной безопасности, для нескольких семейств профилей передачи данных, представленных в МЭК 61784-1 и МЭК 61784-2;
- расширения уровня безопасности до служб передачи данных и разделов протоколов в стандартах комплекса МЭК 61158.
1 Область применения
Настоящий стандарт описывает коммуникационный уровень безопасности (услуги и протокол), на основе CPF 8, представленного в МЭК 61784-1 и МЭК 61158, Тип 18. Настоящий стандарт идентифицирует принципы для осуществления коммуникаций, удовлетворяющих требованиям функциональной безопасности, определенным в МЭК 61784-3, и имеющих важное значение для данного коммуникационного уровня безопасности.
Примечание - Настоящий стандарт не затрагивает вопросы электробезопасности и искробезопасности. Электробезопасность связана с угрозами, такими как электрический шок. Искробезопасность связана с угрозами, относящимися к возможным взрывам в атмосфере.
Настоящий стандарт определяет механизмы для передачи важных для безопасности сообщений между участниками распределенной сети, использующей технологию полевых шин, в соответствии с требованиями функциональной безопасности, представленными в комплексе МЭК 61508 <1>. Эти механизмы могут широко использоваться в промышленности, например в управление процессом, автоматизации производства и машинном оборудовании.
--------------------------------
<1> Далее в настоящем стандарте используется "МЭК 61508" вместо "комплекс МЭК 61508".
Настоящий стандарт содержит руководства, как для разработчиков, так и для оценщиков соответствующих приборов и систем.
Примечание - Результирующий УПБ, заявляемый для системы, зависит от реализации выбранного профиля коммуникации, удовлетворяющего требованиям функциональной безопасности, внутри этой системы. Но в соответствии с настоящим стандартом реализации выбранного профиля коммуникации, удовлетворяющего требованиям функциональной безопасности, в стандартном устройстве не достаточно для того, чтобы устройство считалось устройством безопасности.
2 Нормативные ссылки
В настоящем стандарте использованы следующие международные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 60204-1, Safety of machinery - Electrical equipment of machines - Part 1: General requirements (Безопасность машинного оборудования. Электрическое оборудование машин. Часть 1. Общие требования)
IEC 61131-2, Programmable controllers - Part 2: Equipment requirements and tests (Программируемые контроллеры. Часть 2. Требования к оборудованию и тестирование)
МЭК 61158 (все части), Промышленные сети связи. Спецификации полевых шин (Industrial communication networks - Fieldbus specifications)
IEC 61158-2, Industrial communication networks - Fieldbus specifications - Part 2: Physical layer specification and service definition (Промышленные сети связи.
