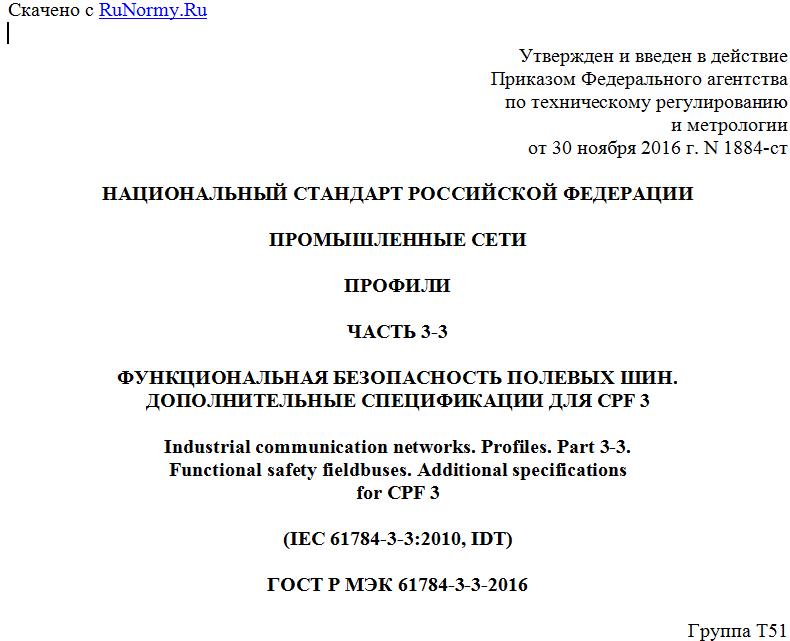

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 ноября 2016 г. N 1884-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОМЫШЛЕННЫЕ СЕТИ
ПРОФИЛИ
ЧАСТЬ 3-3
ФУНКЦИОНАЛЬНАЯ БЕЗОПАСНОСТЬ ПОЛЕВЫХ ШИН.
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИФИКАЦИИ ДЛЯ CPF 3
Industrial communication networks. Profiles. Part 3-3.
Functional safety fieldbuses. Additional specifications
for CPF 3
(IEC 61784-3-3:2010, IDT)
ГОСТ Р МЭК 61784-3-3-2016
Группа Т51
ОКС 13.110
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 58 "Функциональная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2016 г. N 1884-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61784-3-3:2010 "Промышленные сети. Профили. Часть 3-3. Функциональная безопасность полевых шин. Дополнительные спецификации для CPF 3" (IEC 61784-3-3:2010, "Industrial communication networks - Profiles - Part 3-3: Functional safety fieldbuses - Additional specifications for CPF 3", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
1 Общие положения
Стандарт МЭК 61158, посвященный полевым шинам, вместе с сопутствующими ему стандартами МЭК 61784-1 и МЭК 61784-2 определяет набор протоколов передачи данных, которые позволяют осуществлять распределенное управление автоматизированными приложениями. В настоящее время технология полевых шин считается общепринятой и хорошо себя зарекомендовала. Именно поэтому появляются многочисленные расширения, направленные на еще не стандартизированные области, такие как приложения реального времени, связанные с безопасностью и защитой.
Настоящий стандарт рассматривает важные принципы функциональной безопасности коммуникаций на основе подхода, представленного в комплексе стандартов МЭК 61508, и определяет несколько коммуникационных уровней безопасности (профилей и соответствующих протоколов) на основе профилей передачи данных и уровней протоколов, описанных в МЭК 61784-1, МЭК 61784-2 и в комплексе стандартов МЭК 61158. Настоящий стандарт не рассматривает вопросы электробезопасности и искробезопасности.
На рисунке 1 представлена связь настоящего стандарта с соответствующими стандартами, посвященными функциональной безопасности и полевым шинам в среде машинного оборудования.
Обозначения:
(желтый) - стандарты, связанные с безопасностью;
(голубой) - стандарты, связанные с полевыми шинами;
(бледно-желтый) - настоящий стандарт.
Примечание - Подпункты 6.7.6.4 (высокая степень сложности) и 6.7.8.1.6 (низкая степень сложности) в МЭК 62061 устанавливают связь между уровнем эффективности защиты (Категорией) и УПБ.
Рисунок 1 - Связь МЭК 61158-3 с другими стандартами
(машинное оборудование)
На рисунке 2 представлена связь настоящего стандарта с соответствующими стандартами, посвященными функциональной безопасности и полевым шинам в области промышленных процессов.
Обозначения:
(желтый) - стандарты, связанные с безопасностью;
(голубой) - стандарты, связанные с полевыми шинами;
(бледно-желтый) - настоящий стандарт
--------------------------------
<a> Для установленных электромагнитных сред; в противном случае МЭК 61326-3-1.
<b> Ратифицирован EN.
Рисунок 2 - Связь МЭК 61158-3 с другими стандартами
(промышленные процессы)
Коммуникационные уровни безопасности, реализованные в составе систем, связанных с безопасностью, в соответствии с МЭК 61508 обеспечивают необходимую достоверность при передаче сообщений (информации) между двумя и более участниками, использующими полевые шины в системе, связанной с безопасностью, или же достаточную уверенность в безопасном поведении при возникновении ошибок или отказов в полевой шине.
Коммуникационные уровни безопасности, определенные в настоящем стандарте, обеспечивают уверенность в том, что полевые шины могут использоваться в применениях, требующих обеспечения функциональной безопасности для конкретного уровня полноты функциональной безопасности (УПБ), для которого определен соответствующий ему профиль коммуникации, удовлетворяющий требованиям функциональной безопасности.
Результирующий УПБ, заявляемый для системы, зависит от реализации выбранного профиля коммуникации, удовлетворяющего требованиям функциональной безопасности, внутри этой системы. Но реализации профиля коммуникации, удовлетворяющего требованиям функциональной безопасности, в стандартном устройстве не достаточно для того, чтобы устройство считалось устройством безопасности.
Настоящий стандарт описывает:
- основные принципы реализации требований комплекса стандартов МЭК 61508 для связанной с безопасностью передачи данных, включая возможные сбои при передаче данных, меры по устранению неисправностей и факторы, влияющие на полноту данных;
- индивидуальные описания профилей, удовлетворяющих требованиям функциональной безопасности, для нескольких семейств профилей передачи данных, представленных в МЭК 61784-1 и МЭК 61784-2;
- расширения уровня безопасности до служб передачи данных и разделов протоколов в стандартах комплекса МЭК 61158.
2 Патентная декларация
Международный электротехнический комитет (МЭК) обращает внимание на то, что соблюдение требований настоящего стандарта может включать использование патентов, относящихся к профилям коммуникаций, соответствующих требованиям функциональной безопасности. Для семейства 1 патентов приведено ниже, где обозначение [xx] указывает на держателя патента:
EP1267270-A2 [SI] Метод для передачи данных
WO00/045562-A1 [SI] Метод и устройство для определения надежности переносчиков данных
WO99/049373-A1 [SI] Укороченное сообщение с данными системы автоматизации
EP1686732 [SI] Метод и система для передачи блоков данных протокола
EP1802019 [SI] Идентификация ошибок в передаче данных
EP1921525-A1 [SI] Метод для эксплуатации системы, связанной с безопасностью
МЭК не занимается подтверждением обоснованности, подтверждением соответствия и областью применения прав данных патентов.
Правообладатели на данные патенты заверили МЭК, что они готовы рассмотреть использование лицензий на разумных и не дискриминационных условиях и положениях с заявителями по всему миру. Такие заявления обладателей прав на данные патенты зарегистрированы в МЭК.
Информация доступна посредством:
[SI] Siemens AG I IA AS FA TC 76187 Karlsruhe GERMANY
Необходимо обратить внимание на то, что некоторые элементы настоящего стандарта могут быть субъектом патентных прав, отличных от указанных ранее. МЭК не несет ответственности за идентификацию (частично или полностью) подобных патентных прав.
1 Область применения
Настоящий стандарт описывает коммуникационный уровень безопасности (услуги и протокол) на основе CPF 3, представленного в МЭК 61784-1, МЭК 61784-2 (CP 3/1, CP 3/2, CP 3/4, CP 3/5 и CP 3/6) и МЭК 61158, Типы 3 и 10. Настоящий стандарт идентифицирует принципы для осуществления коммуникаций, удовлетворяющих требованиям функциональной безопасности, определенным в МЭК 61784-3 и имеющим важное значение для данного коммуникационного уровня безопасности.
Примечание - Настоящий стандарт не затрагивает вопросы электробезопасности и искробезопасности. Электробезопасность связана с угрозами, такими как электрический шок. Искробезопасность связана с угрозами, относящимися к возможным взрывам в атмосфере.
