"ГОСТ Р 57229-2016 (МЭК 62817:2014). Национальный стандарт Российской Федерации. Системы фотоэлектрические. Устройства слежения за Солнцем. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

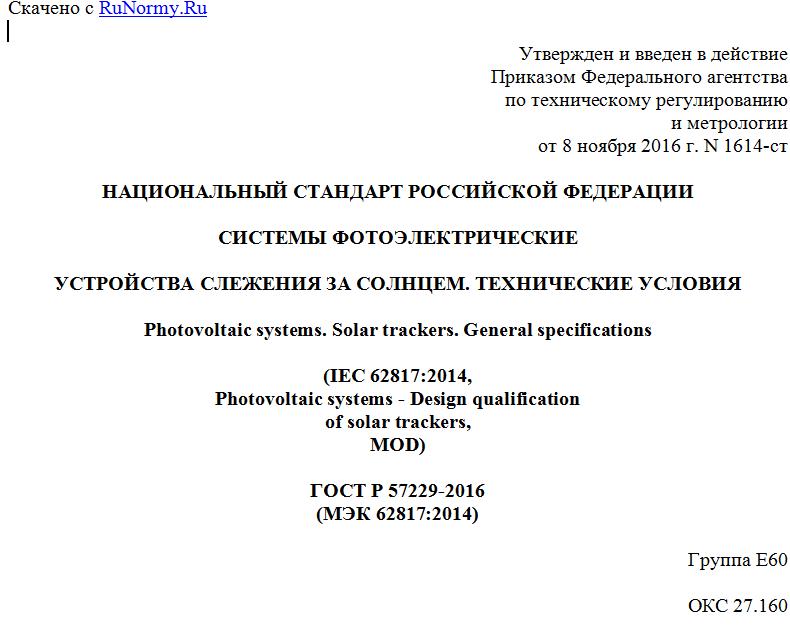

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2016 г. N 1614-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ФОТОЭЛЕКТРИЧЕСКИЕ

УСТРОЙСТВА СЛЕЖЕНИЯ ЗА СОЛНЦЕМ. ТЕХНИЧЕСКИЕ УСЛОВИЯ

Photovoltaic systems. Solar trackers. General specifications

(IEC 62817:2014,
Photovoltaic systems - Design qualification
of solar trackers,
MOD)

ГОСТ Р 57229-2016
(МЭК 62817:2014)

Группа Е60

ОКС 27.160

Дата введения
1 сентября 2017 года

Предисловие

1 ПОДГОТОВЛЕН Государственным научным учреждением "Всероссийский научно-исследовательский институт электрификации сельского хозяйства" (ВИЭСХ) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2016 г. N 1614-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 62817:2014 "Системы фотоэлектрические. Оценка конструкции устройств слежения за Солнцем" (IEC 62817:2014 "Photovoltaic systems - Design qualification of solar trackers", MOD) путем изменения отдельных фраз, слов, ссылок, которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет потребностей национальной экономики Российской Федерации и особенностей объекта стандартизации, характерных для Российской Федерации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на устройства (системы) слежения за Солнцем, предназначенные для работы в фотоэлектрических системах.
Система слежения за Солнцем - это комплекс устройств и механизмов, обеспечивающий за счет следования за движением Солнца по небосводу точно заданное положение приемных поверхностей фотоэлектрических устройств относительно Солнца и тем самым увеличение солнечного излучения, поступающего на приемные поверхности.
Настоящий стандарт устанавливает минимальные требования к системам слежения за Солнцем, обеспечивающие полноту информации о конкретной системе слежения за Солнцем.
Настоящий стандарт устанавливает методы испытаний систем слежения за Солнцем в целом и их основных компонентов. Часть методов испытаний устанавливает способы измерения и расчета параметров, указываемых в паспортных данных конкретной системы слежения за Солнцем, другая часть методов испытаний предназначена для определения соответствия характеристик систем слежения за Солнцем требуемым значениям.
Вторая часть испытаний предназначена также для выявления конструкций систем слежения за Солнцем, которые будут иметь высокую вероятность отказов в отличие от конструкций, способных выполнять свои функции в соответствии с технической документацией с высокой надежностью.
Результаты механических испытаний, приведенных в настоящем стандарте, не распространяются на фундамент и части строительных конструкций, к которым крепится испытуемая система слежения за Солнцем, поскольку такой тип соответствия определяется также строительными нормами, правилами и особенностями места установки, например, типами почвы и т.п.
Настоящий стандарт также может быть использован при разработке гелиотехнических устройств и гелиосистем других типов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ 28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fc и руководство: Вибрация (синусоидальная)
ГОСТ 28213-89 (МЭК 68-2-27-87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ea и руководство: Одиночный удар
ГОСТ 30630.1.10-2013 (IEC 60068-2-75:1997) Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Удары по оболочке изделия
ГОСТ IEC 62262-2015 Электрооборудование. Степени защиты, обеспечиваемой оболочками от наружного механического удара (код IK)
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51597-2000 Нетрадиционная энергетика. Модули солнечные фотоэлектрические. Типы и основные параметры
ГОСТ Р МЭК 60904-3-2013 Государственная система обеспечения единства измерений. Приборы фотоэлектрические. Часть 3. Принципы измерения характеристик фотоэлектрических приборов с учетом стандартной спектральной плотности энергетической освещенности наземного солнечного излучения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 фотоэлектрическая система (photovoltaic system, PV system): Система, преобразующая солнечную энергию в электрическую с помощью прямого преобразования и использующая ее для частичного или полного покрытия электрических нагрузок потребителя и/или передачи ее в сеть.
Примечание - Также допускается использовать термины "солнечная фотоэлектрическая станция; СФЭС", "солнечная электростанция; СЭС".

3.2 фотоэлектрическое устройство (photovoltaic device, PV device): Устройство, в котором энергия солнечного излучения преобразуется в электрическую энергию на основе фотоэффекта.
3.3 фотоэлектрический элемент (photovoltaic cell, PV cell): Наименьший неделимый преобразователь энергии солнечного излучения в электрическую энергию на основе фотоэффекта.
Примечания
1 Фотоэлектрический элемент может также преобразовывать иное электромагнитное излучение.
2 Также допускается использовать термины "солнечный фотоэлектрический элемент", "солнечный элемент", "фотоэлектрический преобразователь", "фотопреобразователь".

3.4 фотоэлектрический модуль; ФМ (photovoltaic module, PV module): Устройство, конструктивно объединяющее электрически соединенные между собой фотоэлектрические элементы, защищенное от окружающей среды и допускающее испытания и эксплуатацию в качестве независимой конструкционной единицы.
Примечание - Также допускается использовать термин "фотоэлектрический солнечный модуль; ФСМ" в соответствии с ГОСТ Р 51597.

3.5 фотоэлектрические устройства с концентраторами (concentrator photovoltaic device, CPV device): Фотоэлектрические устройства, в которых происходит изменение пространственного распределения и/или повышение плотности потока солнечного излучения, в результате чего в электрическую энергию преобразуется концентрированное излучение.
3.6 фотоэлектрическая батарея; ФБ (photovoltaic array, PV array): Устройство, состоящее из электрически соединенных фотоэлектрических модулей, фотоэлектрических цепочек или фотоэлектрических групп, генерирующее постоянный электрический ток под воздействием электромагнитного излучения и включающее также все компоненты, обеспечивающие электрические и механические соединения внутри батареи и с внешними устройствами, конструкциями.
Примечания
1 В настоящем стандарте под ФБ понимаются все ее составляющие до входных зажимов постоянного тока преобразователя энергии, накопителя энергии или нагрузки постоянного тока. Границей ФБ считается выходная сторона отключающего устройства ФБ.
2 ФБ может состоять из единственного фотоэлектрического модуля, отдельной фотоэлектрической цепочки, или нескольких параллельно соединенных фотоэлектрических цепочек, или нескольких параллельно соединенных фотоэлектрических групп и их соответствующих компонентов.

3.7 приемная поверхность: Поверхность фотоэлектрического устройства/фотоэлектрической части устройства, на которую поступает солнечное излучение.
3.8 плоскость приемных поверхностей: Плоскость, в которой расположены приемные поверхности фотоэлектрических модулей, установленных на системе слежения за Солнцем.
3.9 слежение: Ориентация с постоянной стабилизированной скоростью.
3.10 медианная точность системы слежения за Солнцем (tracker typical accuracy): Медианное значение ошибки наведения по отобранным данным.
Примечание - Все зарегистрированные ошибки наведения будут иметь положительные значения, соответственно "медианная точность" будет больше нуля и меньше 95-го процентиля точности.
Для просмотра документа целиком скачайте его >>>
