Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1590-ст

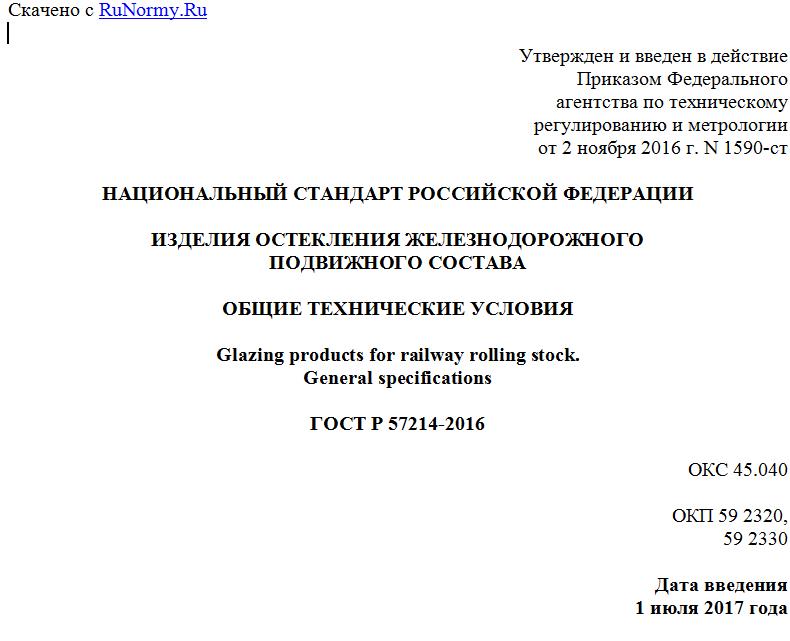

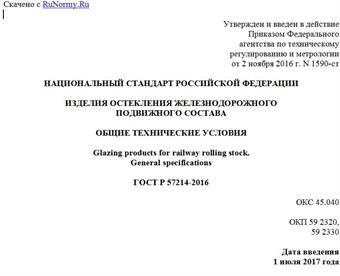

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ОСТЕКЛЕНИЯ ЖЕЛЕЗНОДОРОЖНОГО
ПОДВИЖНОГО СОСТАВА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Glazing products for railway rolling stock.
General specifications
ГОСТ Р 57214-2016
ОКС 45.040
ОКП 59 2320,
59 2330
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (АО "ВНИИЖТ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1590-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к изделиям остекления кабин машиниста железнодорожного подвижного состава, изделиям остекления боковых окон, дверей и перегородок пассажирских вагонов локомотивной тяги, моторвагонного железнодорожного подвижного состава (в т.ч. скоростного и высокоскоростного моторвагонного железнодорожного подвижного состава), специального железнодорожного подвижного состава, предназначенных для перевозок по железнодорожным путям общего и необщего пользования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.410 Единая система защиты от коррозии и старения. Покрытия порошковые полимерные. Типовые технологические процессы
ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.056-81 Система стандартов безопасности труда. Электровозы и тепловозы колеи 1520 мм. Требования безопасности
ГОСТ 2933 Аппараты электрические низковольтные. Методы испытаний
ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5533 Стекло узорчатое. Технические условия
ГОСТ 9142 Ящики из гофрированного картона. Общие технические условия
ГОСТ 9219-88 Аппараты электрические тяговые. Общие технические требования
ГОСТ 10198 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 13521 Стекла оконные пассажирских вагонов, электропоездов и дизель-поездов. Основные размеры и технические требования
ГОСТ 14192 Маркировка грузов
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 24866 Стеклопакеты клееные строительного назначения. Технические условия
ГОСТ 26302 Стекло. Методы определения коэффициентов направленного пропускания и отражения света
ГОСТ 26602.1 Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования
ГОСТ 30630.1.2 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации
ГОСТ 30631 Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации
ГОСТ 30698 Стекло закаленное. Технические условия
ГОСТ 30733 Стекло с низкоэмиссионным твердым покрытием. Технические условия
ГОСТ 30826 Стекло многослойное. Технические условия
ГОСТ 32361 Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32529 Стекло и изделия из него. Правила приемки
ГОСТ 32530 Стекло и изделия из него. Маркировка, упаковка, транспортирование, хранение
ГОСТ 32539 Стекло и изделия из него. Термины и определения
ГОСТ 32565-2013 Стекло безопасное для наземного транспорта. Общие технические условия
ГОСТ 32568-2013 Стеклопакеты для наземного транспорта. Технические условия
ГОСТ 33087 Стекло термоупрочненное. Технические условия
ГОСТ Р 8.568 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р ИСО 10140-2 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума
ГОСТ Р 51371 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие ударов
ГОСТ Р 53784-2010 Элементы оптические для световых сигнальных приборов железнодорожного транспорта. Технические условия
ГОСТ Р 55057 Транспорт железнодорожный. Состав подвижной. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 32361, ГОСТ 32539, ГОСТ Р 55057, а также следующие термины с соответствующими определениями:
3.1 изделие остекления железнодорожного подвижного состава (изделие остекления): Одно или более изделий из стекла, закрепленных (устанавливаемых) в световых проемах окон, дверей, перегородок железнодорожного подвижного состава, которым в процессе изготовления приданы определенные форма и свойства, предназначенные для обеспечения светопропускания, достаточного для наблюдения за состоянием железнодорожного пути, показаниями сигналов и окружающей обстановкой в процессе ведения персоналом железнодорожного подвижного состава, защиты внутреннего оборудования, пассажиров и персонала от внешних климатических и механических воздействий.
Примечание - В рамках данного стандарта к изделиям остекления относятся: одиночные стекла, многослойные стекла и стеклопакеты, а также одиночные стекла, многослойные стекла и стеклопакеты, вставленные в конструкции крепления (резиновые профили, рамы и т.п.) как сборочные единицы (окна), входящие в конструкцию железнодорожного подвижного состава.
3.2 ветровое стекло железнодорожного подвижного состава (лобовое стекло): Панорамное или разрезное (раздельное) изделие остекления переднего проема кабины машиниста железнодорожного подвижного состава, обеспечивающее обзорность и видимость в направлении вперед, закрепленное (устанавливаемое) в проеме лобового окна.
3.3 боковое стекло железнодорожного подвижного состава (боковое стекло): Изделие остекления железнодорожного подвижного состава, закрепленное (устанавливаемое) в проеме бокового окна.
3.4 динамическая прочность лобовых стекол: Способность сопротивляться разрушению при ударных нагрузках.
3.5 удельная мощность электрообогрева: Электрическая мощность, минимально необходимая для обогрева 1 см2 площади изделия остекления.
3.6 сопротивление изоляции в состоянии поставки: Сопротивление изоляции изготовленных и принятых службой технического контроля изготовителя изделий остекления.
3.7 коэффициент пропускания света изделий остекления в видимой части спектра излучения (коэффициент светопропускания): Величина, определяемая отношением прошедшего сквозь изделие остекления потока излучения к падающему потоку излучения в видимой части спектра.
3.8 стеклопакет железнодорожного подвижного состава (стеклопакет): Изделие остекления, состоящее из двух или более листов базового стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или другим газом.
Примечание - В рамках данного стандарта листами базового стекла являются стекла для изготовления стеклопакета.
3.9 зеркало обратного вида железнодорожного подвижного состава (зеркало обратного вида): Изделие остекления для зеркала, устанавливаемое снаружи кабины машиниста железнодорожного подвижного состава, с целью обеспечения видимости машинисту происходящего позади и сбоку состава.
3.10 многослойное стекло: Изделие, состоящее из двух или более листов базового неорганического стекла и/или полимерных и/или силикатных материалов, склеивающих и/или покрывающих их, соединенных между собой одним или более промежуточными слоями.
3.11 внутреннее стекло железнодорожного подвижного состава (внутреннее стекло): Изделие остекления, целиком устанавливаемое во внутренних помещениях железнодорожного подвижного состава, не подвергающееся климатическим воздействиям.
3.12 ударостойкое стекло железнодорожного подвижного состава (ударостойкое стекло): Изделие остекления, выдерживающее удар твердым предметом, препятствуя его проникновению на противоположную сторону.
4 Классификация
4.1 Настоящий стандарт устанавливает классификацию изделий остекления железнодорожного подвижного состава, специального железнодорожного
