"ГОСТ Р 57167-2016. Национальный стандарт Российской Федерации. Коньки. Требования безопасности и методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

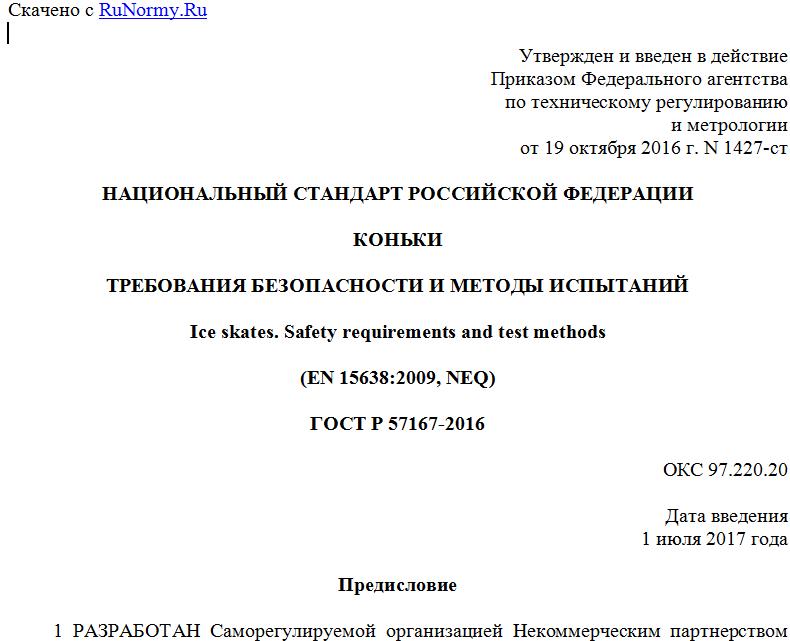

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 октября 2016 г. N 1427-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНЬКИ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ

Ice skates. Safety requirements and test methods

(EN 15638:2009, NEQ)

ГОСТ Р 57167-2016

ОКС 97.220.20

Дата введения
1 июля 2017 года

Предисловие

1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2016 г. N 1427-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 15638:2009 "Коньки. Требования безопасности и методы испытаний" (EN 15638:2009 "Ice skates - Safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на массовые несъемные коньки для катания по льду, предназначенные для пользователей массой до 100 кг.
Настоящий стандарт устанавливает требования безопасности и методы испытаний несъемных коньков.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 несъемный конек: Инвентарь для катания по льду, состоящий из конька, прикрепленного к ботинку таким образом, что снятие конька пользователем самостоятельно без специальных приспособлений не предусмотрено (см. рисунок 1).



а) Для фигурного катания



б) Для хоккея

1 - голенище ботинка; 2 - носок ботинка;
3 - подошва ботинка; 4 - задник ботинка; 5 - каблучок
ботинка; 6 - каблучок конька; 7 - подошва конька;
8 - зубцы конька; 9 - корпус конька; 10 - полоз конька

Рисунок 1 - Основные элементы несъемных коньков

4 Требования безопасности

4.1 Поверхность несъемного конька
Выступающие элементы и кромки на поверхности несъемного конька, доступные пользователю, должны быть изготовлены таким образом, чтобы предотвратить возможность получения травм. Наличие заусенцев недопустимо.
4.2 Крепление конька к ботинку
Крепление конька к ботинку должно быть выполнено таким образом, чтобы предотвратить возможность самопроизвольного отделения конька от ботинка.
4.3 Положение конька относительно ботинка
Элементы конька не должны выступать за носок ботинка более чем на 15% длины подошвы ботинка.
4.4 Крепление полоза в корпусе конька
Полоз должен быть закреплен в корпусе конька плотно без зазоров по всей площади сопряжения.
4.5 Требования к полозу конька
4.5.1 Толщина
Толщина полоза на рабочей поверхности конька должна быть не менее 2,8 мм.
4.5.2 Твердость
Твердость полоза конька по всей длине на высоту не менее 2,5 мм от кромки рабочей поверхности должна быть не менее 52 HRC.
4.5.3 Заточка
Заточка рабочей поверхности полоза конька должна быть выполнена в соответствии с функциональным назначением.
4.5.4 Отклонение от прямолинейности
Полоз конька должен быть прямолинейным. Предельное одностороннее отклонение от прямолинейности на длине 150 мм должно быть не более 0,5 мм.
4.5.5 Положение зубцов конька
Зубцы конька должны быть расположены таким образом, чтобы при наклоне конька вперед на угол не менее 10° нижний зуб касался льда, как показано на рисунке 2.



A - точка, через которую проводят касательную
для измерения угла (A = 1/2l); l - длина полоза конька

Рисунок 2 - Касание льда нижним зубом полоза конька

4.5.6 Форма задней части
Задняя часть полоза конька должна быть закруглена.
4.6 Прочность несъемного конька на разрыв
Несъемный конек должен выдерживать максимальную квазистатическую растягивающую нагрузку 2000 Н, прикладываемую к полозу/корпусу конька со скоростью (100 +/- 10) мм/мин, при этом после проведения испытания элементы конька и места их соединений, места крепления конька к ботинку должны быть целыми без трещин и разрушений.
4.7 Стойкость несъемного конька к ударным нагрузкам
Несъемный конек должен быть стойким к удару в горизонтальном и вертикальном положениях, при этом после проведения испытаний элементы конька и места их соединений, места крепления конька к ботинку должны быть целыми без трещин и разрушений.

5 Методы испытаний

5.1 Общие требования
5.1.1 Требования безопасности в соответствии с разделом 4 проверяют измерительными и органолептическими методами.
5.1.2 Для каждого вида испытания используют новый образец.
5.1.3 Выдержку и испытания образца проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% или при температуре (20 +/- 2) °C и относительной влажности воздуха (65 +/- 5)%, если не установлено иное.
5.2 Требования к колодке для испытаний
5.2.1 Колодка не должна быть изготовлена из гибкого материала.
5.2.2 Колодка должна подходить образцу для испытаний по форме и размерам.
5.3 Определение твердости полоза конька
Твердость полоза конька проверяют по ГОСТ 9013 в трех точках: одна посередине и две по концам полоза.
5.4 Испытание прочности несъемного конька на разрыв
5.4.1 Прочность несъемного конька на разрыв проверяют на разрывной машине.
5.4.2 Колодку вкладывают в ботинок, ботинок плотно зашнуровывают.
5.4.3 К полозу/корпусу конька прикладывают квазистатическую растягивающую нагрузку до значения 2000 Н со скоростью (100 +/- 10) мм/мин. Схема приложения нагрузки показана на рисунке 3.
