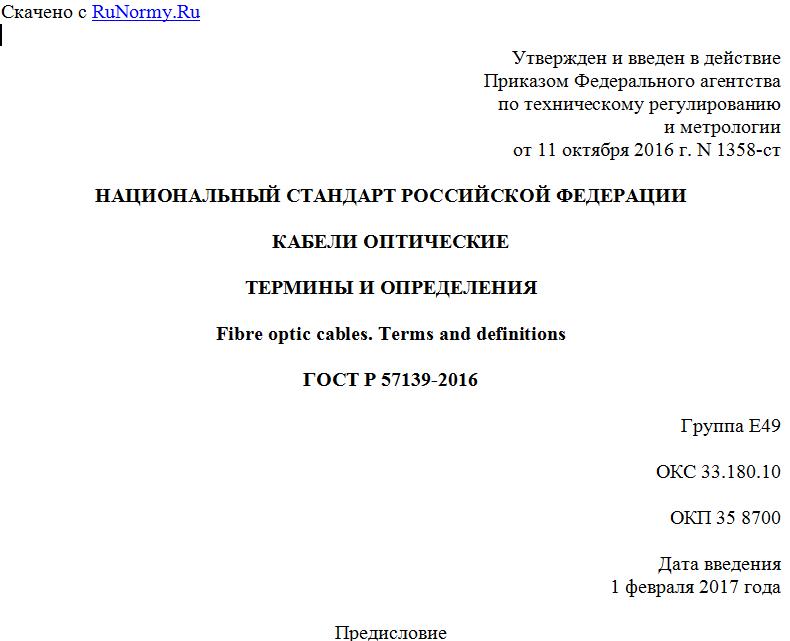

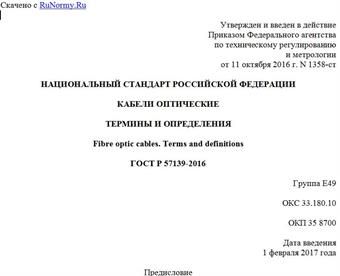

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 октября 2016 г. N 1358-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛИ ОПТИЧЕСКИЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Fibre optic cables. Terms and definitions
ГОСТ Р 57139-2016
Группа Е49
ОКС 33.180.10
ОКП 35 8700
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 "Кабельные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2016 г. N 1358-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области оптических кабелей и их компонентов.
Для каждого понятия установлен один стандартизованный термин.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.
Приведенные определения можно при необходимости изменить, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым.
1. Область применения
Настоящий стандарт устанавливает термины и определения понятий в области оптических кабелей и их компонентов.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области оптических кабелей и их компонентов, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2. Общие понятия
1 оптический кабель; ОК: Кабельное изделие, содержащее одно или несколько оптических волокон, объединенных в единую конструкцию, обеспечивающую их работоспособность в заданных условиях эксплуатации.
Примечание - При необходимости оптический кабель может содержать также токопроводящие жилы.
2 волоконный световод; световод: Направляющий канал для передачи оптического излучения, состоящий из сердцевины, окруженной отражающей(ими) оболочкой(ами).
3 сердцевина (волоконного световода): Центральная часть волоконного световода, определяющая структуру поля распространяющегося оптического излучения.
4 (отражающая) оболочка (волоконного световода): Покрытие сердцевины волоконного световода, обеспечивающее его направляющие характеристики и механическую защиту.
5 профиль (показателя преломления волоконного световода): Распределение показателя преломления волоконного световода вдоль диаметра его поперечного сечения.
6 мода: Тип электромагнитной волны, имеющей характерное пространственно-временное распределение параметров электромагнитного поля в волоконном световоде.
7 групповой показатель преломления: Отношение скорости света в вакууме к групповой скорости распространения моды.
8 градиентный профиль (показателя преломления): Профиль, в котором показатель преломления постоянно изменяется в сердцевине, как монотонная убывающая функция расстояния от оси.
9 расчетная числовая апертура (волоконного световода): Произведение показателя преломления среды на входе волоконного световода и абсолютного значения синуса его расчетного апертурного угла.
10 числовая апертура (волоконного световода): Число, характеризующее угол расхождения оптического излучения.
Примечание - Значение, равное квадратному корню разности квадратов максимального значения показателя преломления сердцевины и значения показателя преломления оболочки оптического волокна.
11 эффективная (числовая) апертура (волоконного световода): Значение, равное синусу половины плоского угла, соответствующего телесному углу, ограничивающему конус, в котором сосредоточена заданная часть мощности оптического излучения на выходе оптического волокна.
12 оптическое волокно; ОВ: Волоконный световод с защитным(и) покрытием(ями).
Элементы и характеристики оптического волокна
13 первичное покрытие оптического волокна: Покрытие, наносимое непосредственно на волоконный световод в процессе его изготовления.
14 вторичное покрытие оптического волокна: Дополнительное защитное покрытие оптического волокна, нанесенное поверх первичного покрытия.
15 центр сердцевины оптического волокна: Центр окружности наименьшего диаметра на поперечном сечении оптического волокна, внутри которой может быть полностью заключено поперечное сечение сердцевины.
16 центр оболочки [защитного покрытия] оптического волокна: Центр окружности наименьшего диаметра на поперечном сечении оптического волокна, внутри которой может быть полностью заключено поперечное сечение оболочки [защитного покрытия].
17 ступенчатое (оптическое) волокно: Оптическое волокно, значение показателя преломления которого постоянно в пределах сердцевины.
18 градиентное (оптическое) волокно: Оптическое волокно, профиль показателя преломления которого является монотонной убывающей функцией радиуса в пределах его сердцевины.
19 многомодовое (оптическое) волокно: Оптическое волокно, по которому может распространяться более одной моды электромагнитного излучения.
20 одномодовое (оптическое) волокно: Оптическое волокно, по которому может распространяться только одна мода электромагнитного излучения.
21 одномодовое (оптическое) волокно с несмещенной дисперсией; стандартное волокно: Оптическое волокно, которое оптимизировано для работы в области длины волны 1310 нм, имеющее нулевую хроматическую дисперсию вблизи этой длины волны и которое может использоваться в области длины волны 1550 нм.
22 одномодовое (оптическое) волокно со смещенной дисперсией: Одномодовое волокно, которое оптимизировано для использования в области длины волны 1550 нм, имеющее нулевую хроматическую дисперсию, смещенную в область длины волны 1550 нм.
23 одномодовое (оптическое) волокно со смещенной длиной волны отсечки: Одномодовое волокно, которое оптимизировано для использования в области длин волн 1530 - 1625 нм, имеющее нулевую хроматическую дисперсию вблизи длины волны 1300 нм, и минимальные потери и длину волны отсечки вблизи длины волны 1550 нм.
24 одномодовое (оптическое) волокно с ненулевой смещенной дисперсией: Одномодовое волокно, которое оптимизировано для использования в области длин волн 1530 - 1565 нм, имеющее хроматическую дисперсию, абсолютная величина которой больше некоторого ненулевого значения в этой области.
25 одномодовое (оптическое) волокно с ненулевой смещенной хроматической дисперсией для широкополосной оптической передачи: Одномодовое оптическое волокно, имеющее ненулевое положительное значение хроматической дисперсии в диапазоне длин волн 1460 - 1625 нм.
26 одномодовое (оптическое) волокно с малыми потерями на изгибах: Одномодовое волокно, имеющее меньшие потери на изгибах по сравнению со стандартным одномодовым волокном.
27 диаметр модового поля (оптического волокна): Диаметр, характеризующий ширину профиля интенсивности электромагнитной волны основной моды в плоскости поперечного сечения волоконного световода.
28 неконцентричность сердцевины и оболочки (оптического волокна): Относительная несоосность сердцевины и оболочки оптического волокна.
29 неконцентричность модового поля и оболочки (оптического волокна): Относительная несоосность модового поля и защитной оболочки оптического волокна.
30 неконцентричность покрытия и оболочки (оптического волокна): Относительная несоосность защитного покрытия и оболочки оптического волокна.
31 некруглость оболочки (оптического волокна): Значение, характеризующее отклонение диаметра оболочки оптического волокна от идеальной окружности, %.
Примечание - Некруглость оболочки ОВ определяется по формуле
.
32 некруглость сердцевины (оптического волокна): Значение, характеризующее отклонение диаметра сердцевины оптического волокна от идеальной окружности, %.
Примечание - Некруглость оболочки ОВ определяется по формуле
.
33 рабочая длина волны: Длина волны оптического излучения, для которой нормированы параметры оптического волокна.
34 затухание (оптического волокна): Уменьшение оптической мощности излучения при распространении по оптическому волокну, выраженное в децибелах.
35 коэффициент затухания (оптического волокна): Величина, характеризующая уменьшение мощности оптического излучения при его прохождении по оптическому волокну, выраженная в децибелах, отнесенная к длине оптического волокна, равной 1 км.
Примечание - Коэффициент затухания следует измерять в режиме равновесия мод.
36 полоса пропускания (оптического волокна): Интервал частот, в котором значение амплитудно-частотной модуляционной характеристики оптического волокна больше или равно половине его максимального значения.
