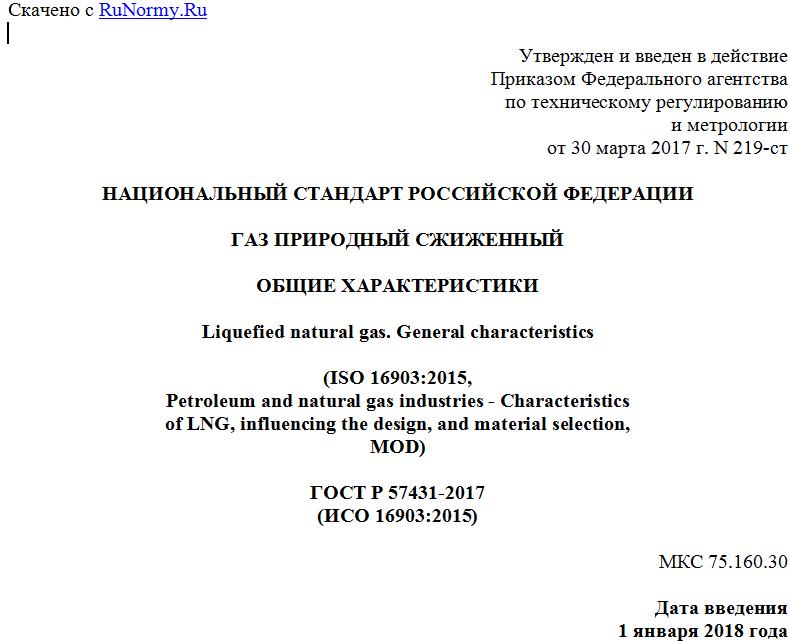

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 марта 2017 г. N 219-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ ПРИРОДНЫЙ СЖИЖЕННЫЙ
ОБЩИЕ ХАРАКТЕРИСТИКИ
Liquefied natural gas. General characteristics
(ISO 16903:2015,
Petroleum and natural gas industries - Characteristics
of LNG, influencing the design, and material selection,
MOD)
ГОСТ Р 57431-2017
(ИСО 16903:2015)
МКС 75.160.30
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 марта 2017 г. N 219-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 16903:2015 "Нефтяная и газовая промышленность. Характеристики СПГ, проектирование и выбор материалов" (ISO 16903:2015 "Petroleum and natural gas industries - Characteristics of LNG, influencing the design, and material selection", MOD). При этом дополнительные примечания, ссылки, включенные в текст стандарта для учета особенностей российской национальной стандартизации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает общие характеристики сжиженного природного газа (СПГ) и криогенных материалов, используемых в индустрии СПГ. Настоящий стандарт также содержит рекомендации по вопросам охраны здоровья и техники безопасности и предназначен для использования в качестве справочного документа при практическом применении других стандартов в области сжиженного природного газа. Стандарт можно использовать в качестве справочного материала при проектировании или эксплуатации установок по производству СПГ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30852.19-2002 (МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ Р 56352-2015 Нефтяная и газовая промышленность. Производство, хранение и перекачка сжиженного природного газа. Общие требования безопасности
ГОСТ Р 56719-2015 Газ горючий природный сжиженный. Отбор проб
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 отпарной газ (boil-off gas): Газ, образующийся при производстве, хранении и транспортировании сжиженного природного газа.
3.2 конденсат (condensate): Углеводородная жидкость, конденсирующаяся из природного газа и состоящая в основном из пентанов (C5H12) и более тяжелых компонентов.
Примечание - В конденсате содержится некоторое количество растворенного пропана и бутана.
3.3 сжиженный природный газ [liquefied natural gas (LNG)]: Криогенная жидкость без цвета и запаха, состоящая в основном из метана, которая может содержать небольшие количества этана, пропана, бутана, азота и других компонентов, присутствующих в природном газе.
3.4 сжиженные углеводородные газы [liquefied petroleum gas (LPG)]: Углеводороды, находящиеся в газообразном состоянии при нормальных значениях температуры и давления, но легко переходящие в жидкое состояние при небольшом избыточном давлении при нормальной температуре, например пропан и бутаны.
3.5 газовый конденсат [natural gas liquids (NGL)]: Жидкая смесь углеводородов, выделяемая из сырого природного газа и содержащая этан, пропан, бутаны, пентаны и газовый бензин.
4 Сокращения
В настоящем стандарте применены следующие сокращения:
ВРПВЖ (BLEVE) - взрыв расширяющихся паров вскипающей жидкости;
СУГ (LPG) - сжиженные углеводородные газы;
КАР (QRA) - количественный анализ рисков;
МФП (RPT) - мгновенный фазовый переход;
ППЭИ (SEP) - поверхностная плотность энергии излучения;
СПГ (LNG) - сжиженный природный газ.
5 Общие характеристики сжиженного природного газа
5.1 Общие положения
Персонал, работающий с СПГ, должен быть ознакомлен с характеристиками природного газа в сжиженном и газообразном состояниях.
Потенциальная опасность при обращении с СПГ главным образом обусловлена тремя его важными свойствами:
a) СПГ - криогенная жидкость. При атмосферном давлении, в зависимости от состава, СПГ кипит при температуре приблизительно минус 160 °C. При этой температуре пары СПГ имеют плотность, чем окружающий воздух;
b) очень небольшие объемы жидкости превращаются в большие объемы газа. Из одного объема СПГ образуется примерно 600 объемов газа;
c) природный газ, как и другие газообразные углеводороды, является легковоспламеняющимся веществом. В условиях окружающей среды концентрационные пределы воспламенения смеси паров СПГ с воздухом составляют приблизительно от 5% до 15% по объему газа. При накапливании газа в замкнутом пространстве воспламенение может привести к детонации и ударной волне вследствие избыточного давления.
Примечание - В Российской Федерации в соответствии с ГОСТ 30852.19 установлены значения концентрационных пределов воспламенения природного газа в смесях с воздухом: 4,4% об. (нижний) и 17,0% об. (верхний).
В настоящем стандарте приведены свойства СПГ и потенциально опасные факторы при обращении с ним. При оценке потенциально опасных факторов объекта СПГ проектировщики должны учитывать опасности всех производственных циклов. Часто источником основной опасности является не собственно СПГ, а другие факторы, связанные с производством СПГ, такие как криогенное оборудование завода по сжижению газа или высокое давление газа на выходе установок регазификации.
5.2 Свойства СПГ
5.2.1 Состав
СПГ является смесью углеводородов, состоящей преимущественно из метана, которая также содержит этан, пропан, азот и другие компоненты, обычно присутствующие в природном газе.
Физические и термодинамические свойства метана и других компонентов природного газа можно найти в справочной литературе и программах для термодинамических вычислений. Несмотря на то, что основным компонентом СПГ является метан, для вычисления характеристик СПГ не следует использовать параметры чистого метана. При отборе проб СПГ (см. ГОСТ Р 56719) необходимо принимать специальные меры для получения представительных проб в целях исключения недостоверных результатов анализа из-за испарения летучих компонентов.
Широко применяется метод отбора проб малого потока СПГ с непрерывным испарением при помощи специального устройства (испарителя), которое предназначено для обеспечения представительности пробы регазифицированного СПГ без фракционирования.
Другой метод - отбор пробы непосредственно из установки регазификации СПГ. Отобранные пробы затем анализируют с помощью обычных методов газовой хроматографии, например по стандартам [1] или [2].
5.2.2 Плотность
Плотность СПГ зависит от его компонентного состава и обычно колеблется в диапазоне от 430 до 470 кг/м3, но в отдельных случаях может достигать 520 кг/м3. Плотность СПГ зависит от температуры жидкости с градиентом температуры примерно 1,4 кг/(м3·К).
Плотность может быть измерена непосредственно, но, как правило, ее вычисляют по составу газа, определенному методом газовой хроматографии. Для определения плотности СПГ рекомендуется использовать метод по стандарту [3].
Примечание - Указанный метод известен как пересмотренный метод Клозека - Мак-Кинли <1>.
--------------------------------
<1> Klosek, J., and McKinley, C., Densities of liquefied natural gas and of the low molecular weight hydrocarbons, Proceedings of 1st International Conference on LNG, 1968 (Плотность сжиженного природного газа и углеводородов с низким молекулярным весом, труды 1-й Международной конференции по СПГ, 1968).
