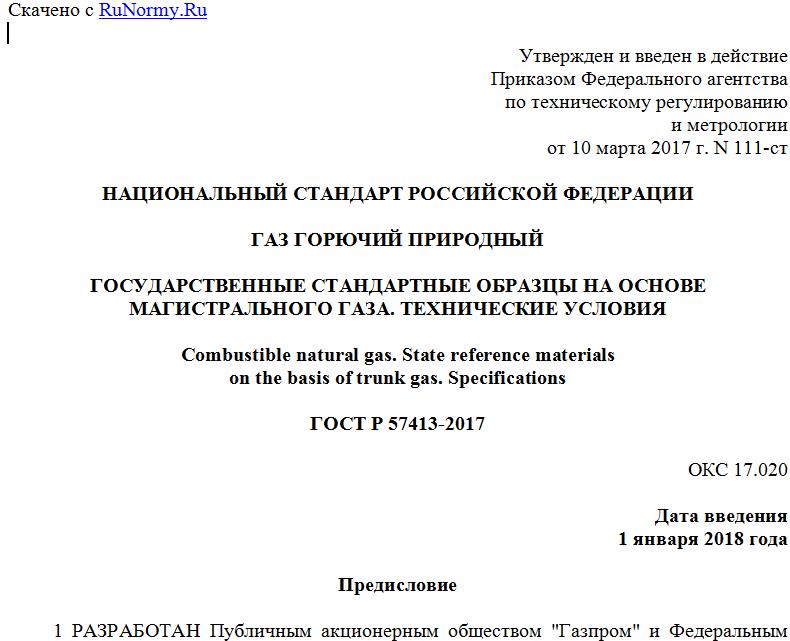

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 марта 2017 г. N 111-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ ГОРЮЧИЙ ПРИРОДНЫЙ
ГОСУДАРСТВЕННЫЕ СТАНДАРТНЫЕ ОБРАЗЦЫ НА ОСНОВЕ
МАГИСТРАЛЬНОГО ГАЗА. ТЕХНИЧЕСКИЕ УСЛОВИЯ
Combustible natural gas. State reference materials
on the basis of trunk gas. Specifications
ГОСТ Р 57413-2017
ОКС 17.020
Дата введения
1 января 2018 года
Предисловие
1 РАЗРАБОТАН Публичным акционерным обществом "Газпром" и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2017 г. N 111-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стандартные образцы утвержденного типа на основе природного горючего газа, поставляемого и транспортируемого по магистральным газопроводам (далее - магистрального газа), аттестуемые на аппаратуре рабочих эталонов 1-го разряда и предназначенные для метрологического обеспечения измерений при контроле качества природного газа.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.315 Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 26.020 Шифры для средств измерений и автоматизации. Начертания и основные размеры
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 14192 Маркировка грузов
ГОСТ 15623 Ящики деревянные для инструмента и приспособлений к станкам. Технические условия
ГОСТ 18617 Ящики деревянные для металлических изделий. Технические условия
ГОСТ 19433 Грузы опасные. Классификация и маркировка
ГОСТ 20477 Лента полиэтиленовая с липким слоем. Технические условия
ГОСТ 22387.2 Газы горючие природные. Методы определения сероводорода и меркаптановой серы
ГОСТ 30319.1 Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки <1>
--------------------------------
<1> Действует ГОСТ 30319.1-2015 "Газ природный. Методы расчета физических свойств. Общие положения".
ГОСТ 30852.11 (МЭК 60079-12:1978) Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам
ГОСТ 30852.19 (МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ 31370 (ИСО 10715:1997) Газ природный. Руководство по отбору проб
ГОСТ Р 8.563 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 53367 Газ горючий природный. Определение серосодержащих компонентов хроматографическим методом
ГОСТ Р 53763 Газы горючие природные. Определение температуры точки росы по воде
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, обозначения и сокращения
3.1 В настоящем стандарте применяют следующий термин с соответствующим определением:
3.1.1 расширенная неопределенность (U): Интервал вокруг результата измерения, в пределах которого находится большая часть распределения значений, которые с достаточным основанием могли бы быть приписаны измеряемой величине.
3.2 В настоящем стандарте применяют следующие обозначения:
x - молярная доля;
U - расширенная неопределенность;
k - коэффициент охвата;
P - давление;
V - объем (вместимость).
3.2.1 Верхние индексы
' - первичный анализ;
" - повторный анализ;
"' - третий анализ.
3.2.2 Нижние индексы
i - i-й компонент природного газа.
3.2.3 Сокращения
ГСО-ПГМ - стандартный образец утвержденного типа природного газа магистрального;
ЕСГ - единая система газоснабжения.
4 Технические требования
4.1 ГСО-ПГМ должны быть изготовлены в соответствии с требованиями настоящего стандарта.
4.1.1 ГСО-ПГМ должны соответствовать требованиям ГОСТ 8.315 и ГОСТ 8.578.
4.1.2 ГСО-ПГМ должны быть созданы на основе образцов природного газа, отбираемых непосредственно из магистральных газопроводов в баллоны-пробоотборники.
4.1.2.1 Отбор проб природного газа осуществляют работники, назначенные приказом (распоряжением) уполномоченного лица под контролем представителей метрологической службы предприятия.
4.1.2.2 Отбор проб природного газа осуществляют по ГОСТ 31370 в одно- или двухвентильные баллоны по одной из следующих методик:
- методом заполнения-выпуска (приложение D по ГОСТ 31370);
- методом контролируемой скорости (приложение E по ГОСТ 31370);
- методом вакуумирования баллона (приложение F по ГОСТ 31370) при давлении газа в магистральном газопроводе, обеспечивающем соблюдение требований неравенства (1). Баллон, подготовленный для отбора проб методом вакуумирования, хранят с закрытыми, заглушенными вентилями. Дату подготовки баллона и фамилию оператора указывают в акте отбора пробы.
Предупреждение - При отборе образцов природного газа запрещается применять компримирующие устройства.
4.1.2.3 Баллон с отобранной пробой газа проверяют на герметичность по ГОСТ 31370.
4.1.2.4 При отборе образцов природного газа оформляют акт отбора пробы, форма которого приведена в приложении А.
4.1.3 ГСО-ПГМ подразделяют на типы в зависимости от номенклатуры и метрологических характеристик, которые указывают в описании типа каждого ГСО-ПГМ, внесенного в Федеральный информационный фонд по обеспечению единства измерений.
4.1.4 Утверждение всех типов ГСО-ПМГ проводят в порядке, установленном законодательством Российской Федерации.
4.1.5 ГСО-ПГМ по значениям результатов измерений методом расширенной неопределенности молярной доли основного компонента - метана относят к ГСО 1-го разряда в соответствии с государственной поверочной схемой для средств измерений содержания компонентов в газовых средах, приведенной в ГОСТ 8.578.
4.1.6 Аттестацию ГСО-ПГМ проводят на аппаратуре рабочих эталонов 1-го разряда методом компарирования с эталонами сравнения по методикам измерений, разработанным и аттестованным по ГОСТ Р 8.563.
4.2 Характеристики
4.2.1 Для типа ГСО-ПГМ должны быть установлены следующие характеристики:
- компонентный состав;
- интервал значений молярной доли определяемых компонентов (xi), %;
- расширенная неопределенность U(xi), %, результатов измерений молярной доли компонентов при коэффициенте охвата k = 2.
Компонентный состав и нормы для характеристик выпускаемых типов ГСО-ПГМ являются основными показателями качества.
4.2.2 Значение молярной доли каждого компонента в отдельном экземпляре ГСО-ПГМ устанавливают в соответствии с 7.6.
4.2.3 Значения характеристик отдельного экземпляра ГСО-ПГМ должны соответствовать нормам, установленным для типа ГСО-ПГМ при его утверждении.
4.2.4 Перечень определяемых компонентов, диапазоны значений их молярной доли и расширенной неопределенности результатов измерений молярной доли компонентов при коэффициенте охвата k = 2 в ГСО-ПГМ должны соответствовать данным, приведенным в таблице 1.
