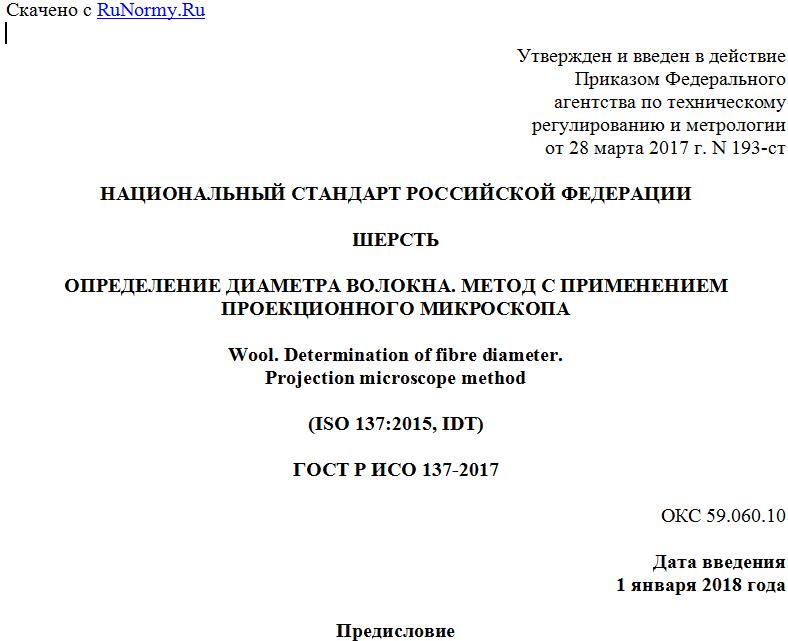

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 марта 2017 г. N 193-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШЕРСТЬ
ОПРЕДЕЛЕНИЕ ДИАМЕТРА ВОЛОКНА. МЕТОД С ПРИМЕНЕНИЕМ
ПРОЕКЦИОННОГО МИКРОСКОПА
Wool. Determination of fibre diameter.
Projection microscope method
(ISO 137:2015, IDT)
ГОСТ Р ИСО 137-2017
ОКС 59.060.10
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности", Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 марта 2017 г. N 193-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 137:2015 "Шерсть. Определение диаметра волокна. Метод с применением проекционного микроскопа" (ISO 137:2015 "Wool - Determination of fibre diameter - Projection microscope method", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает порядок и условия измерений для определения диаметра волокон шерсти с применением проекционного микроскопа.
Данный метод применим для шерстяных волокон любого вида, а также для других видов волокон достаточно круглого сечения. В случае окрашенных, отбеленных или отделанных волокон измеренный диаметр может отличаться от диаметра волокон, не подвергшихся таким обработкам. Диаметры волокон, полученные на различных стадиях обработки одной партии шерсти, не обязательно будут одинаковыми.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ISO 139 Textiles - Standard atmospheres for conditioning and testing (Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний)
ISO 1130:1975 Textile fibres - Some methods of sampling for testing (Текстильные волокна. Некоторые методы отбора проб для испытаний)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 средний диаметр (mean diameter): Средняя величина проецируемой ширины любого шерстяного или другого вида волокна с достаточно круглым сечением.
3.2 общая проба (total sample): Выборка, представительная для значительной массы материала в состоянии, в котором его направляют в лабораторию.
Примечание - Общую пробу подготавливают в соответствии с процедурой по ИСО 1130.
3.3 аналитическая проба (subsample): Выборка, случайным образом взятая от общей массы материала, подходящим образом очищенная, высушенная и, при необходимости, кондиционированная.
3.4 образец для испытания (test specimen): Часть аналитической пробы, испытуемая целиком в один и тот же промежуток времени.
4 Сущность метода
Проецирование на экране увеличенных изображений профилей фрагментов волокон шерсти и измерение их ширины с помощью градуированной шкалы. Данный метод обеспечивает случайную выборку волокон, предназначенных для измерения.
5 Аппаратура
5.1 Проекционный микроскоп, включающий источник света; световой конденсор; столик, поддерживающий предметное стекло с нанесенными на него волокнами; объектив; окуляр и круглый экран.
5.1.1 Столик микроскопа, перемещаемый в двух взаимно перпендикулярных направлениях с помощью механизма, обеспечивающего пошаговое перемещение на 1,0 мм.
5.1.2 Объектив и окуляр, обеспечивающие увеличение 500x.
5.1.3 Круглый экран, снабженный градуированной шкалой, позволяющей измерять проецируемое изображение фрагмента волокна на экране любой ориентации и позиции внутри измеряемой площади.
Допускается возможность наметить центральный круг, имеющий диаметр, равный одной четверти оптического расстояния между окуляром и центром экрана. Для обеспечения устранения погрешностей изображений линзы на периметре объектива все измерения следует выполнять внутри этого круга. Однако некоторые современные инструменты содержат значительно улучшенную оптику, которая обеспечивает однородность увеличения по всему проецируемому изображению. При использовании таких инструментов нанесение центрального круга не требуется, и измерения можно проводить по всей площади изображения. Во всех случаях, когда круг на экран не наносят, для обеспечения надежности оптики инструмента увеличение необходимо проверять по всему проектируемому изображению с помощью сертифицированной градуированной шкалы (5.2).
Примечание - Для этих целей подойдет подвижная шкала, изготовленная из прозрачного материала и градуированная с нижней стороны в миллиметрах, как показано на рисунке 1.
Рисунок 1 - Центральная прозрачная градуированная шкала,
перемещаемая между направляющими
5.2 Шкала, градуированная в микрометрах.
Проекционный микроскоп необходимо периодически калибровать с помощью микрометрической градуированной шкалы (с сертифицированной точностью), разбитой на сотые доли миллиметра и помещенной на столик микроскопа. Одно деление, равное микрометру (т.е. 0,01 мм), проектируемое на экран, должно точно совпадать с 5 мм градуированной шкалы. Создаваемое таким образом увеличение равно 500x.
5.3 Резак для подготовки фрагментов, позволяющий нарезать фрагменты волокон установленной максимальной длины в соответствии с требованиями 6.3, касающимися нарезки фрагментов волокна. Для этих целей выбирают следующую аппаратуру (5.3.1).
5.3.1 Держатель волокон и толкатель. Эти приспособления показаны на рисунках 2 и 3.
A - стальная пластина; B - прорезь; C - стальной язычок;
D - направляющие
Рисунок 2 - Волоконный микротом, в котором образец шерсти
разрезают на фрагменты установленной длины
Рисунок 3 - Толкатель, с помощью которого вырезают волокна
длиной 0,8 мм
В качестве держателя используют короткую гладкую стальную пластину G толщиной около 3 мм с прорезью шириной 1,5 мм, внутри которой передвигается язычок части H. Язычок зафиксирован винтом, с помощью которого можно регулировать расстояние внутри прорези стальной пластины G. Толкатель состоит из стального стержня шириной 1,5 мм, с короткой стопорной пластиной около своего конца, сквозь которую он проходит на 0,8 мм.
5.3.2 Стандартный микротом.
В качестве альтернативы может быть использован стандартный микротом, если он обеспечивает выполнение требований 6.3 относительно нарезания фрагментов волокна.
5.4 Закрепляющая среда, обладающая следующими свойствами:
a) показатель преломления между 1,43 и 1,53 при температуре 20 °C;
b) подходящая вязкость;
c) отсутствие поглощения воды;
d) отсутствие влияния на измеряемый диаметр волокна.
Примерами подходящей среды являются кедровое масло и жидкий парафин. Безводный глицерин не подходит.
5.5 Предметное стекло микроскопа размерами приблизительно 75 x 40 мм.
5.6 Покровное стекло. Подойдет квадратное или прямоугольное покровное стекло N 1 (толщиной от 0,13 до 0,17 мм), а также покровное стекло размером 50 x 35 мм.
