"ГОСТ 19277-2016. Межгосударственный стандарт. Трубы стальные бесшовные холоднодеформированные для маслопроводов и топливопроводов. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

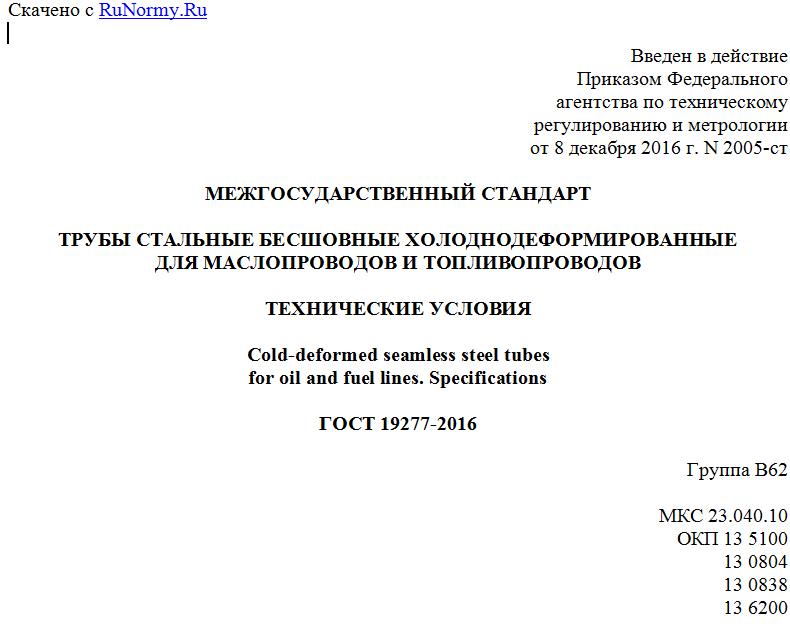

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 декабря 2016 г. N 2005-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ХОЛОДНОДЕФОРМИРОВАННЫЕ
ДЛЯ МАСЛОПРОВОДОВ И ТОПЛИВОПРОВОДОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Cold-deformed seamless steel tubes
for oil and fuel lines. Specifications

ГОСТ 19277-2016

Группа В62

МКС 23.040.10
ОКП 13 5100
13 0804
13 0838
13 6200

Дата введения
1 августа 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2016 г. N 2005-ст межгосударственный стандарт ГОСТ 19277-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2017 г.
5 ВЗАМЕН ГОСТ 19277-73

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт разработан с целью совершенствования существующей нормативной документации на трубы стальные бесшовные.

1. Область применения

Настоящий стандарт распространяется на стальные бесшовные холоднодеформированные трубы, предназначенные для маслопроводов и топливопроводов, применяемых в авиационной технике.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 1763-68 (ИСО 3887-77) Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 2216-84 Калибры-скобы гладкие регулируемые. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3728-78 Трубы. Метод испытания на загиб
ГОСТ 3845-75 Трубы металлические. Метод испытаний гидростатическим давлением
ГОСТ 6032-2003 (ИСО 3651-1:1998, ИСО 3651-2:1998) Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 (ИСО 377-2:89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 8694-75 Трубы. Метод испытания на раздачу
ГОСТ 8695-75 Трубы. Метод испытания на сплющивание
ГОСТ 9847-79 Приборы оптические для измерения параметров шероховатости поверхности. Типы и основные параметры
ГОСТ 10006-80 (ИСО 6892-84) Трубы металлические. Метод испытания на растяжение
ГОСТ 10692-2015 Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 17410-78 Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии
ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры
ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 28548-90 Трубы стальные. Термины и определения
ГОСТ 30432-96 Трубы металлические. Метод отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 31458-2015 (ISO 10474:1991) Трубы стальные, чугунные и соединительные детали к ним. Документы о приемочном контроле
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 28548.

4. Обозначения

В настоящем стандарте применены следующие обозначения:
D - номинальный наружный диаметр трубы, мм;
H - расстояние между сплющивающими поверхностями при испытании на сплющивание, мм;
M - масса 1 м трубы, кг;
S - номинальная толщина стенки трубы, мм;
- относительное удлинение, %;
- плотность стали, г/см3;
- число Пи, равное 3,14159;
- временное сопротивление, Н/мм2;
Ra, Rz - параметры шероховатости, мкм.

5. Сортамент

5.1. Марки стали
Трубы изготавливают из стали марок 20А, 30ХГСА, 08Х18Н10Т, 12Х18Н10Т, 30ХГСА-ВД, 08Х18Н10Т-ВД и 12Х18Н10Т-ВД.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены из стали других методов выплавки и переплава.
Примечание - При изготовлении труб из стали других методов выплавки и переплава в обозначении марок стали указывают дополнительно через дефис обозначение этих методов выплавки и переплава.

5.2. Размеры
Трубы изготавливают по наружному диаметру и толщине стенки размерами, указанными в таблице 1, обычной и повышенной точности изготовления по наружному диаметру и (или) толщине стенки.

Таблица 1

Размеры и масса 1 м труб

Наружный диаметр, мм Масса <1> 1 м трубы, кг, при толщине стенки, мм
0,5 0,6 0,7 0,8 0,9 1,0 1,2 1,4 1,5 1,6 1,8 2,0 2,2 2,5 2,8 3,0
4 0,043 0,050 0,057 0,063 - - - - - - - - - - - -
5 0,055 0,065 0,074 0,083 - - - - - - - - - - - -
Для просмотра документа целиком скачайте его >>>
