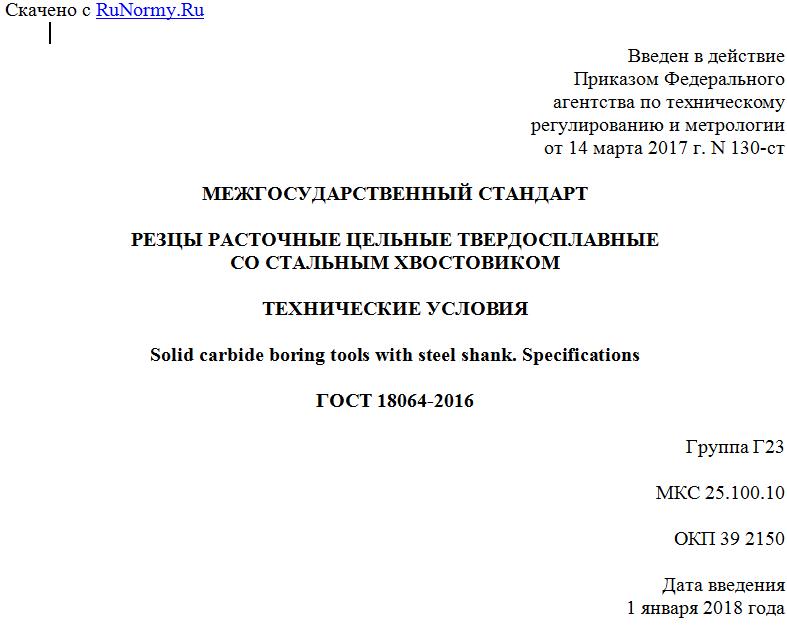

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 марта 2017 г. N 130-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗЦЫ РАСТОЧНЫЕ ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ
СО СТАЛЬНЫМ ХВОСТОВИКОМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Solid carbide boring tools with steel shank. Specifications
ГОСТ 18064-2016
Группа Г23
МКС 25.100.10
ОКП 39 2150
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 марта 2017 г. N 130-ст межгосударственный стандарт ГОСТ 18064-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 ВЗАМЕН ГОСТ 18064-72
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на технические условия цельных твердосплавных резцов со стальным хвостовиком для сквозных и глухих отверстий по ГОСТ 34010.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3882-74 (ИСО 513-75) Сплавы твердые спеченные. Марки
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия
ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 34010-2016 Резцы расточные цельные твердосплавные со стальным хвостовиком. Типы и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя "Национальные стандарты", за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1 Характеристики
3.1.1 Резцы следует изготовлять в соответствии с требованиями настоящего стандарта и ГОСТ 34010.
3.1.2 Режущую часть резцов следует изготовлять из твердого сплава марок ВК6, ВК6М и ВК8 по ГОСТ 3882.
Допускается изготовление режущей части резцов из других марок твердого сплава по ГОСТ 3882.
3.1.3 Хвостовики резцов следует изготовлять из стали марки 40Х по ГОСТ 4543 или 45 по ГОСТ 1050.
3.1.4 Твердость хвостовиков резцов типов 1 и 2 должна быть не менее 37...42 HRC.
3.1.5 Рабочая часть резцов должна быть припаяна к хвостовику сплавом марки Л63 по ГОСТ 15527. Допускается соединение рабочей части резцов с хвостовиком клеем на основе эпоксидных смол, обеспечивающим требуемую прочность соединения.
3.1.6 На режущих кромках резцов не должно быть выкрашиваний, поверхностных трещин (сетки), заусенцев, черновин на шлифованных поверхностях, следов коррозии, остатков припоя и флюса.
3.1.7 Параметры шероховатости поверхностей резцов по ГОСТ 2789 должны быть, мкм, не более:
Rz 0,8 - для передней и главной задней поверхности по фаске;
Rz 3,2 - для остальных передних и задних поверхностей;
Ra 1,6 - для цилиндрической поверхности твердосплавной части;
Rz 3,2 - для вспомогательной задней поверхности;
Ra 0,8 - для поверхности хвостовика исполнений 1 и 2;
Ra 3,2 - для поверхности хвостовика исполнения 3.
3.1.8 Допуски перпендикулярности боковых поверхностей хвостовика квадратного сечения относительно опорной поверхности должен быть не более 30'.
3.1.9 Предельные отклонения размеров резцов должны быть не более:
h 14 - ширины головки резца;
h 16 - общей длины резцов до 50 мм включительно;
2h 16 - общей длины резцов свыше 50 мм;
h 16 - длины твердосплавной режущей части;
h 8 - диаметра хвостовой части резцов исполнения 1;
e 8 - диаметра хвостовой части резцов исполнения 2;
h 14 - высоты и ширины хвостовой части резцов исполнения 3;
+/- 1° - заднего и переднего углов;
+/- 2° - главного и вспомогательного углов в плане.
3.1.10 Средний период стойкости резцов должен быть не менее 30 мин, установленный период стойкости - не менее 13 мин при условиях испытаний, приведенных в разделе 5.
3.1.11 Критерием затупления резцов является достижение допустимого износа по главной задней поверхности, значение которого должно быть не более указанного в таблице 1.
Таблица 1
В миллиметрах
Диаметр наименьшего растачиваемого отверстия Максимальный износ
3; 4 0,1
5; 6 0,2
7; 8 0,3
3.2 Маркировка
3.2.1 На поверхности или выточке хвостовика должны быть нанесены:
- товарный знак предприятия-изготовителя;
- диаметр наименьшего растачиваемого отверстия;
- марка твердого сплава.
3.2.2 Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088.
3.3 Упаковка резцов - по ГОСТ 18088.
4. Правила приемки
