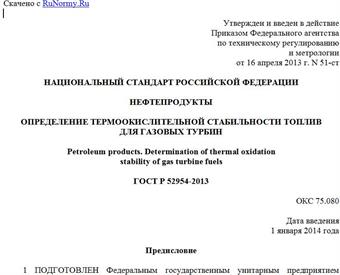

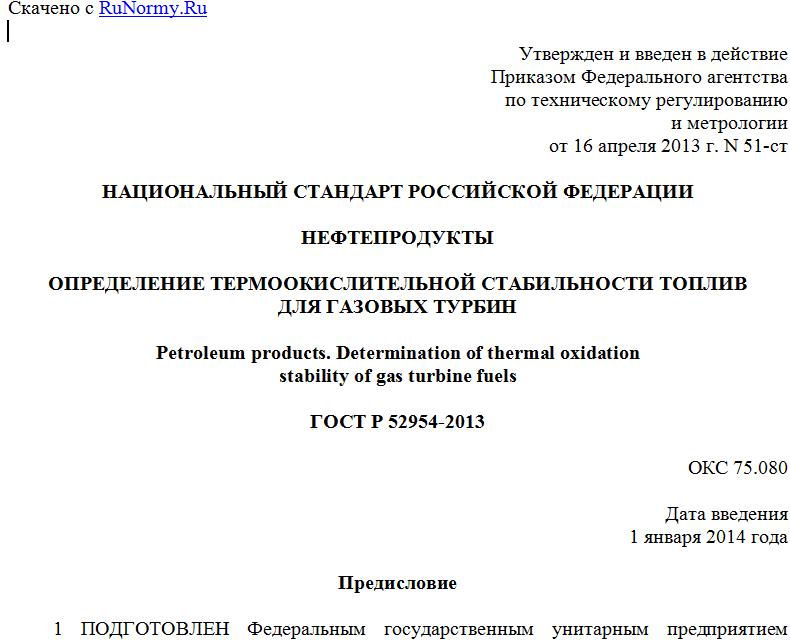

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 16 апреля 2013 г. N 51-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЕПРОДУКТЫ
ОПРЕДЕЛЕНИЕ ТЕРМООКИСЛИТЕЛЬНОЙ СТАБИЛЬНОСТИ ТОПЛИВ
ДЛЯ ГАЗОВЫХ ТУРБИН
Petroleum products. Determination of thermal oxidation
stability of gas turbine fuels
ГОСТ Р 52954-2013
ОКС 75.080
Дата введения
1 января 2014 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 31 "Нефтяные топлива и смазочные материалы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 апреля 2013 г. N 51-ст
4 Настоящий стандарт идентичен стандарту АСТМ Д 3241-13 "Стандартный метод определения термоокислительной стабильности авиационных турбинных топлив" (ASTM D 3241-13 "Standard test method for thermal oxidation stability of aviation turbine fuels").
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р 52954-2008
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод оценки склонности топлив для газовых турбин к образованию отложений в топливной системе.
1.2 Значения перепада давления в миллиметрах ртутного столба определены только в терминах настоящего метода испытаний.
1.3 Значения, указанные в единицах системы СИ, следует рассматривать как стандартные.
1.4 Предупреждение - Ртуть является опасным материалом, который может вызвать паралич центральной нервной системы и поражение почек и печени. Ртуть или ее пары опасны для здоровья и коррозионноактивны для материалов. Следует соблюдать осторожность при работе с ртутью и продуктами, содержащими ртуть. Конкретная информация приведена в соответствующем разделе паспорта безопасности - MSDS. Пользователи стандарта должны знать, что продажа ртути и/или продуктов, содержащих ртуть, может быть запрещена законодательством.
1.5 Применение настоящего стандарта связано с использованием в процессе испытания опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране труда, а также определяет целесообразность применения законодательных ограничений перед его использованием. Особые требования к мерам предосторожности приведены в 6.1.1; 7.2; 7.2.1; 7.3; 11.1.1 и приложении A3.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
2.1 Стандарты АСТМ <1>
--------------------------------
<1> Уточнить ссылки на стандарты АСТМ можно на сайте АСТМ, www.astm.org или в службе поддержки клиентов АСТМ: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
АСТМ Д 1655 Спецификация на авиационные турбинные топлива (ASTM D 1655, Standard specification for aviation turbine fuels)
АСТМ Д 4306 Требования к контейнерам для образцов авиационных турбинных топлив для испытаний, зависящих от наличия следовых загрязнений (ASTM D 4306, Standard practice for aviation fuel sample containers for tests affected by trace contamination)
АСТМ Е 177 Правила применения терминов, касающихся прецизионности и отклонения в методах испытаний по АСТМ (ASTM E 177, Standard practice for use of the terms precision and bias in ASTM test methods)
АСТМ Е 691 Правила проведения межлабораторных исследований по определению прецизионности метода испытания (ASTM E 691, Standard practice for conducting an interlaboratory study to determine the precision of a test method)
2.2 Стандарты ИСО <2>
--------------------------------
<2> Доступны в Международной организации по стандартизации (ISO), 1, ch. De la Voie-Creuse, CP 56, CH-1211 Geneva 20, Switzerland, http://www.iso.org.
ИСО 3274 Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Номинальные характеристики контактных (щуповых) приборов [ISO 3274, Geometrical product specifications (GPS) - Surface texture - Profile method - Nominal characteristics of contact (stylus) instruments]
ИСО 4288 Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Правила и процедуры оценки структуры поверхности [ISO 4288, Geometrical product specifications (GPS) - Surface texture - Profile method - Rules and procedures for the assessment of surface texture]
2.3 Дополнение АСТМ <3>
--------------------------------
<3> Можно получить в ASTM International Headquarters. Заказ дополнения - по номеру ADJD3241. Оригинальное дополнение сделано в 1986 г.
Цветовая шкала для оценки отложений на трубке - эталон цвета
3 Термины, определения и обозначения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 отложения (deposits): Продукты окисления топлива, отложившиеся на поверхности трубки нагревателя или осадившиеся на испытательном фильтре, или и то, и другое.
3.1.1.1 Отложения обычно образуются на самом горячем участке поверхности трубки нагревателя на отрезке от 30 до 50 мм.
3.1.2 трубка нагревателя (heater tube): Образец алюминиевой трубки при контролируемой повышенной температуре, поверх которой прокачивается испытуемое топливо.
3.1.2.1 Трубка нагревается с помощью резисторного нагревателя, температура контролируется термопарой, помещенной внутри трубки. Критическая площадь испытательной трубки - самый тонкий участок длиной 60 мм между плечиками трубки. Подвод топлива к трубке находится в позиции "0 мм", а выпуск топлива - в позиции "60 мм".
3.2 Обозначения
3.2.1 - перепад давления.
4 Сущность метода
4.1 Для оценки термоокислительной стабильности топлив для газовых турбин методом настоящего стандарта используют установку, в которой испытуемое топливо подвергают воздействию в условиях, близких к происходящим в топливной системе газотурбинного двигателя.
Топливо прокачивают по поверхности нагревателя с заданной постоянной объемной скоростью, затем оно поступает на испытательный фильтр из нержавеющей стали, улавливающий продукты разложения топлива.
4.1.1 Для 2,5-часового испытания на установке требуется 450 см3 топлива. Оцениваемыми показателями являются характеристика отложений на алюминиевой трубке нагревателя и скорость забивания фильтра номинальной пористостью 17 мкм, расположенного непосредственно за трубкой нагревателя.
5 Назначение и использование
5.1 Результаты испытаний, проведенных в соответствии с настоящим стандартом, характеризуют эксплуатационные характеристики топлива во время работы газовой турбины и могут быть использованы для оценки отложений, образующихся при соприкосновении жидкого топлива с нагретой до определенной температуры поверхностью трубки.
6 Аппаратура
6.1 Установка для определения термоокислительной стабильности топлив для газовых турбин <4>.
--------------------------------
<4> Для разработки настоящего метода испытаний было использовано оборудование <A>, приведенное в таблице 1 и исследовательском отчете RR:D02-1309.
Оборудование <B>, указанное в таблице 1 как эквивалентное, приведено в исследовательском отчете RR:D02-1631, предоставлено PAC, 8824 Fallbrook Drive, Houston, TX 77064.
Оборудование <C>, указанное в таблице 1 как эквивалентное, приведено в исследовательском отчете RR:D02-1728, предоставлено Falex Corporation, 1020 Airpark Dr., Sugar Grove, IL, 60554-9585. Это не подтверждает одобрение или сертификацию продукции ASTM International.
Можно использовать восемь моделей установки, приведенных в таблице 1.
Таблица 1
Модели установки для определения термоокислительной
стабильности топлив для газовых турбин
Модель Средство для создания повышенного давления Тип насоса Средство измерения перепада давления
202 <A> Азот Шестеренчатый Ртутный манометр, без записи
203 <A> Азот Шестеренчатый Манометр + графическая запись
215 <A> Азот Шестеренчатый Датчик + запись на принтере
230 <A> Гидравлика Шприцевый Датчик + распечатка
240 <A> Гидравлика Шприцевый Датчик + распечатка
