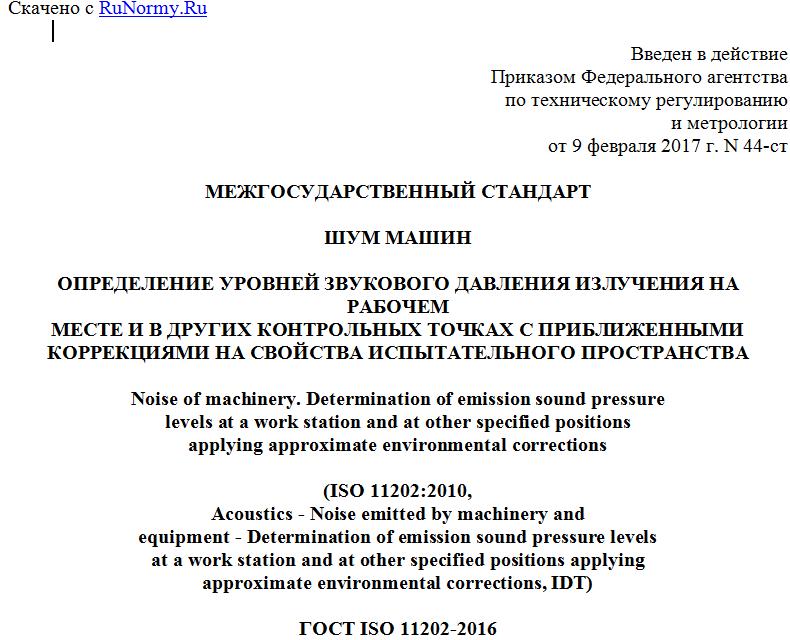

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 февраля 2017 г. N 44-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШУМ МАШИН
ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОГО ДАВЛЕНИЯ ИЗЛУЧЕНИЯ НА РАБОЧЕМ
МЕСТЕ И В ДРУГИХ КОНТРОЛЬНЫХ ТОЧКАХ С ПРИБЛИЖЕННЫМИ
КОРРЕКЦИЯМИ НА СВОЙСТВА ИСПЫТАТЕЛЬНОГО ПРОСТРАНСТВА
Noise of machinery. Determination of emission sound pressure
levels at a work station and at other specified positions
applying approximate environmental corrections
(ISO 11202:2010,
Acoustics - Noise emitted by machinery and
equipment - Determination of emission sound pressure levels
at a work station and at other specified positions applying
approximate environmental corrections, IDT)
ГОСТ ISO 11202-2016
Группа Т34
МКС 17.140.20
Дата введения
1 ноября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 8 декабря 2016 г. N 50)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2017 г. N 44-ст межгосударственный стандарт ГОСТ ISO 11202-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 11202:2010 "Акустика. Шум машин и оборудования. Определение уровней звукового давления излучения на рабочем месте и в других контрольных точках с приближенными коррекциями на свойства испытательного пространства" ("Acoustics - Noise emitted by machinery and equipment - Determination of emission sound pressure levels at a work station and at other specified positions applying approximate environmental corrections", IDT).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 43 "Акустика" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ 31169-2003 (ИСО 11202:1995)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает метод определения уровней звукового давления излучения на рабочем месте и в других контрольных точках вблизи машины или оборудования в реальных условиях их работы. Стандарт входит в серию стандартов ISO 11200 [15] - 11205 [19], устанавливающих различные методы определения уровня звукового давления излучения машин и оборудования. Международный стандарт ISO 11200 [15] содержит руководство по выбору конкретного метода определения уровней звукового давления излучения на рабочем месте и в других контрольных точках.
Метод по настоящему стандарту отличается от методов по стандарту ISO 11201 [16] тем, что в нем производится локальная коррекция на испытательное пространство. В настоящем стандарте в отличие от ISO 11204 [18] применяется приближенный метод определения направленности излучения шума машины при уменьшенном числе точек измерения или без дополнительных измерений. Акустические свойства помещения определяют качество испытательного пространства и величину локальной коррекции на его свойства, которую применяют к измеренным уровням звукового давления. Методы измерений, устанавливаемые настоящим стандартом, имеют 2-ю степень точности (технический метод) или 3-ю степень точности (ориентировочный метод).
Для определения локальной коррекции на испытательное пространство предложены два метода.
Первый метод [см. A.1 (приложение A)] основан на предположении, что на рабочем месте машины и в произвольной контрольной точке звуковое давление обусловлено излучением определенной части машины (источника), распространяющимся по линии прямой видимости. Данное предположение позволяет определить локальную коррекцию на испытательное пространство лишь на основе результатов измерения уровней звукового давления на рабочем месте машины и знании акустических свойств испытательного помещения.
Второй метод [см. A.2 (приложение A)] является общеприменимым. Он не требует предположений о направленности излучения и положении источника шума, т.к. направленность излучения источника приближенно определяется по результатам измерений в нескольких точках пространства. Приближенный характер метода принимают во внимание при отнесении результатов к определенной степени точности.
В общем случае уровни звукового давления излучения не превышают уровней звукового давления, наблюдаемых при работе машин и оборудования в типичных условиях. Это обусловлено исключением вклада фонового шума и отражений звука от других поверхностей, кроме той, на которой расположена машина в ходе испытаний. Для определения или расчета уровня звукового давления излучения на рабочем месте оператора машины, работающей в помещении, необходимо знать уровень ее звуковой мощности и уровень звукового давления на рабочем месте (зависящий также от акустических свойств помещения и уровня шума других источников или машин). Метод расчета уровней звукового давления вблизи отдельной машины в производственном помещении установлен в ISO/TR 11690-3 [20]. Как правило, отличие уровня звукового давления излучения от уровня звукового давления в той же точке измерения составляет от 1 до 5 дБ, но в исключительных случаях может быть больше.
1. Область применения
1.1 Общие положения
Настоящий стандарт устанавливает метод определения уровней звукового давления излучения машин и оборудования на рабочем месте и в других близко расположенных к машине контрольных точках в типовых условиях эксплуатации. Рабочее место оператора машины может находиться на открытой площадке, в одном помещении с машиной, в кабине испытуемой машины или удаленной от нее кабине. Одна или несколько контрольных точек могут быть расположены вблизи рабочего места машины, обслуживаемой оператором или не требующей обслуживания. Такие контрольные точки называют точками наблюдения.
Определяют уровни корректированного по частотной характеристике A звукового давления излучения (далее - уровни звука A излучения) и, при необходимости - уровни звука излучения в полосах частот и пиковые уровни корректированного по частотной характеристике C звукового давления излучения (далее - пиковые уровни звука C излучения).
Примечание - Выбор методов измерений в соответствии со стандартами ISO 11200 [15] - 11205 [19] приведен в ISO 11200 [15].
Стандарт устанавливает методы определения локальной коррекции на испытательное пространство (с учетом предельного значения), которые применяют к измеренным уровням звукового давления с целью исключить влияние отражающих поверхностей, кроме той, на которой установлена машина.
Измерения, выполненные в соответствии с настоящим стандартом, относят к техническому (2-я степень точности) или ориентировочному (3-я степень точности) методу. Выполняют коррекцию на фоновый шум. Коррекцию на влияние испытательного пространства не производят. Приведены требования по установке и режиму работы испытуемой машины и по выбору позиций микрофонов на рабочем месте и в других контрольных точках. Измерения могут проводиться с целью сравнения характеристик машин и оборудования одного вида при заданных характеристиках испытательного пространства и стандартных условиях монтажа и режима работы машин.
Примечание - Результаты испытаний могут быть использованы для заявления и подтверждения уровней звукового давления излучения машин в соответствии с ISO 4871 [9].
1.2 Виды шума и источников шума
Настоящий стандарт распространяется на все виды шума (постоянный, непостоянный, импульсный, единичные звуковые события и т.п.) по классификации ISO 12001.
Настоящий стандарт распространяется на источники шума всех видов и размеров.
Примечание - Далее термины "машина" и "испытуемый источник" применяются как для машины, так и для ее части.
1.3 Испытательное пространство
Точность определения уровней звукового давления излучения в соответствии с настоящим стандартом зависит от свойств испытательного пространства. Для применения стандарта пригодно помещение, удовлетворяющее установленным требованиям, которые в данном случае менее жесткие, чем в ISO 11201 [16], в частности в отношении акустических свойств испытательного пространства.
1.4 Рабочее место и другие контрольные точки
Настоящий стандарт распространяется на рабочие места и другие контрольные точки, где требуется измерить уровни звукового давления излучения.
К ним относятся:
a) рабочее место, расположенное в непосредственной близости от испытуемой машины (производственное оборудование и машины бытового назначения);
b) рабочее место в кабине, являющейся неотъемлемой частью испытуемой машины (производственный транспорт, землеройные машины и т.п.);
c) рабочее место в частично или полностью замкнутом ограждении (или за экраном), поставляемом изготовителем вместе с машиной или оборудованием;
d) рабочее место частично или полностью изолировано от испытуемого источника (крупногабаритные промышленные машины);
