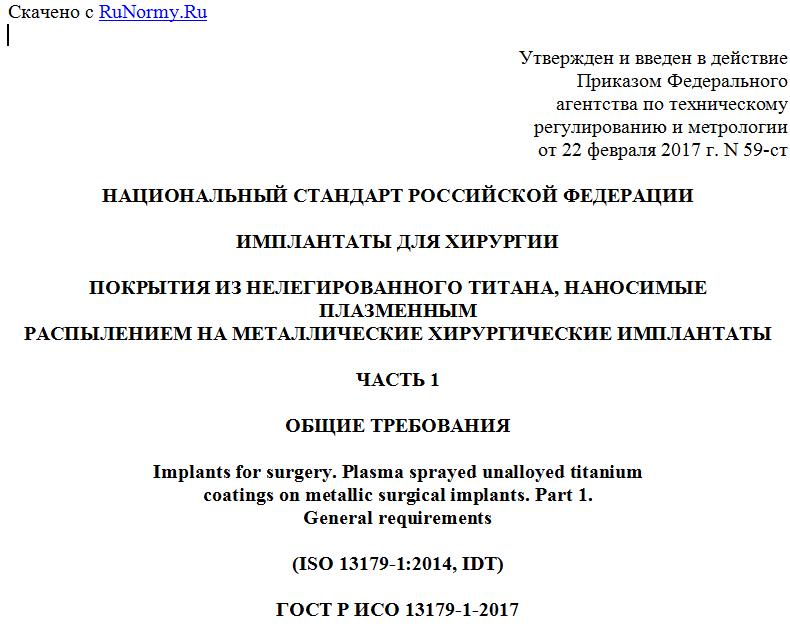

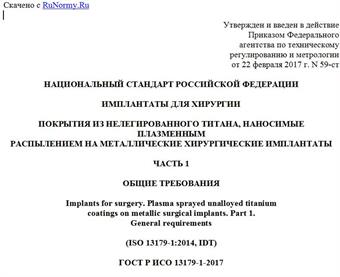

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 февраля 2017 г. N 59-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИМПЛАНТАТЫ ДЛЯ ХИРУРГИИ
ПОКРЫТИЯ ИЗ НЕЛЕГИРОВАННОГО ТИТАНА, НАНОСИМЫЕ ПЛАЗМЕННЫМ
РАСПЫЛЕНИЕМ НА МЕТАЛЛИЧЕСКИЕ ХИРУРГИЧЕСКИЕ ИМПЛАНТАТЫ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ
Implants for surgery. Plasma sprayed unalloyed titanium
coatings on metallic surgical implants. Part 1.
General requirements
(ISO 13179-1:2014, IDT)
ГОСТ Р ИСО 13179-1-2017
ОКС 11.040.40
ОКП 93 9300
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ЦИТОпроект" (ООО "ЦИТОпроект") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 453 "Имплантаты в хирургии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 февраля 2017 г. N 59-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13179-1:2014 "Имплантаты для хирургии. Покрытия из нелегированного титана, наносимые плазменным распылением на металлические хирургические имплантаты. Часть 1. Общие требования" (ISO 13179-1:2014 "Implants for surgery - Plasma sprayed unalloyed titanium coatings on metallic surgical implants - Part 1: General requirements", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящем стандарте установлено, что ни один из известных имплантационных материалов, используемых в хирургии, не может гарантировать полного отсутствия нежелательных реакций в организме человека. Тем не менее длительный клинический опыт применения материала, упоминаемого в настоящем стандарте, показал, что при надлежащем использовании этого материала можно ожидать приемлемый уровень биологического ответа.
1. Область применения
Настоящий стандарт устанавливает общие требования к покрытиям из нелегированного титана, наносимым плазменным напылением на металлические хирургические имплантаты.
Настоящий стандарт касается плазменного напыления в воздухе и в вакууме.
Настоящий стандарт не касается покрытий, выполненных из других материалов, кроме нелегированного титана, а также покрытий, реализованных с помощью других технологий, кроме плазменного напыления.
Примечание 1 - Может быть полезна система управления качеством, в частности, описанная в ИСО 13485. Требования к компетентности испытательных лабораторий представлены в ИСО/МЭК 17025.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ISO 4287 Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности: Профильный метод. Условия, определения и параметры структуры поверхности)
ISO 5832-2 Implants for surgery - Metallic materials - Part 2: Unalloyed titanium (Имплантаты для хирургии. Металлические материалы. Часть 2. Нелегированный титан)
ISO 10993-1 Biological evaluation of medical devices - Part 1: Evaluation and testing within a risk management process (Биологическая оценка медицинских изделий. Часть 1. Оценка и испытания в рамках процесса управления рисками)
ISO 14971 Medical devices - Application of risk management to medical devices (Медицинские изделия. Применение системы управления рисками для медицинских изделий)
ASTM F1044 Standard Test Method for Shear Testing of Calcium Phosphate Coatings and Metallic Coatings (Стандартные методы испытания на сдвиг покрытий из фосфата кальция и металла)
ASTM F1147 Standard Test Method for Tension Testing of Calcium Phosphate and Metallic Coatings (Стандартные методы испытания на растяжение покрытий из фосфата кальция и металла)
ASTM F1160 Standard Test Method for Shear and Bending Fatigue Testing of Calcium Phosphate and Metallic Medical and Composite Calcium Phosphate/Metallic Coatings (Стандартные методы испытания на сдвиг и на усталость при изгибе медицинских и композитных покрытий из фосфата кальция и металла)
ASTM F1580 Standard specification for Titanium and Titanium-6 Aluminium-4 alloy powders for coatings of surgical implants (Стандартная спецификация на титан и легированные порошки титана-6 алюминия-4 для покрытия хирургических имплантатов)
ASTM F1854 Standard Test Method for Stereological Evaluation of Porous Coatings on Medical Implants (Стандартные методы испытания для стереологической оценки пористых покрытий на медицинских имплантатах)
ASTM F1978 Standard Test Method for measuring abrasion resistance of metallic thermal spray coatings by using the Taber Abraser (Стандартные методы испытания для измерения устойчивости к абразивному износу термически напыляемых покрытий с помощью абразиметра Табера)
ASTM E2371 Test Method for analysis of Titanium and Titanium Alloy by Atomic Emission Plasma Spectrometry (Методы испытания для анализа титана и титановых сплавов с помощью плазменной атомно-эмиссионной спектрометрии)
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями, приведенными в серии стандартов ИСО.
3.1 плазменное напыление: Метод термического напыления для нанесения покрытий с помощью плазменной струи.
3.2 покрытия, наносимые плазменным напылением нелегированного титана: Титан, нанесенный на поверхность основы посредством плазменного напыления.
4. Общие требования
4.1. Порошок для плазменного напыления
Порошок, применяемый для плазменного напыления, должен соответствовать АСТМ Ф1580.
4.2. Химический анализ
4.2.1 Химический состав
Примечание - Хотя настоящий стандарт рассматривает покрытия, нанесенные как атмосферным, так и вакуумным плазменным напылением, показатели химического состава покрытия, полученного вакуумным плазменным напылением, вероятно, будут ниже, чем предназначенные для атмосферного плазменного напыления.
Химический состав покрытий, наносимых плазменным напылением нелегированного титана, должен соответствовать данным, приведенным в таблице 1.
Таблица 1
Химический состав
Элемент Массовая доля, %
Углерод C <= 0,10
Водород H <= 0,20
Железо Fe <= 0,60
Азот N <= 5,00
Кислород O <= 10,00
Титан Ti Остальная часть
Общее содержание азота, кислорода, водорода, углерода и железа не должно превышать 10% массовой доли. Примечание - Если соблюдены механические характеристики, указанные в 4.4, и не выявлено неблагоприятное воздействие на биосовместимость, то допустимы более высокие значения пределов содержания водорода и азота, чем указанные выше.
Для определения элементов, не упомянутых в таблице 1 и с большой вероятностью имеющих массовую долю более 0,5%, должен быть проведен анализ рисков процесса плазменного напыления. Должна быть определена точная массовая доля, и производитель покрытия должен указать предел содержания. Влияние этих примесей на биосовместимость должно быть оценено в соответствии с ИСО 10993-1.
4.2.2 Отбор образцов
Для проведения химического анализа покрытия следует использовать покрытие весом не менее 5 г, нанесенное на пробный образец титановой основы, изготовленный в соответствии с требованиями ИСО 5832-2. Если применение покрытия данным весом невозможно или нецелесообразно, вес образца можно уменьшить при условии, что это не повлияет на результаты химического анализа. Технические приемы, используемые для снятия покрытия, не должны вызывать его загрязнение. Если очистка выполнялась после нанесения покрытия на имплантат, следует таким же образом очистить образец перед проведением анализа.
4.2.3 Процедура химического анализа
Содержание железа следует определять с помощью атомно-эмиссионной спектрометрии с индуктивно связанной плазмой (АЭС-ИСП) в соответствии с АСТМ Е2371.
Содержание азота, кислорода и водорода следует определять путем сжигания с помощью общепринятого проверенного метода.
