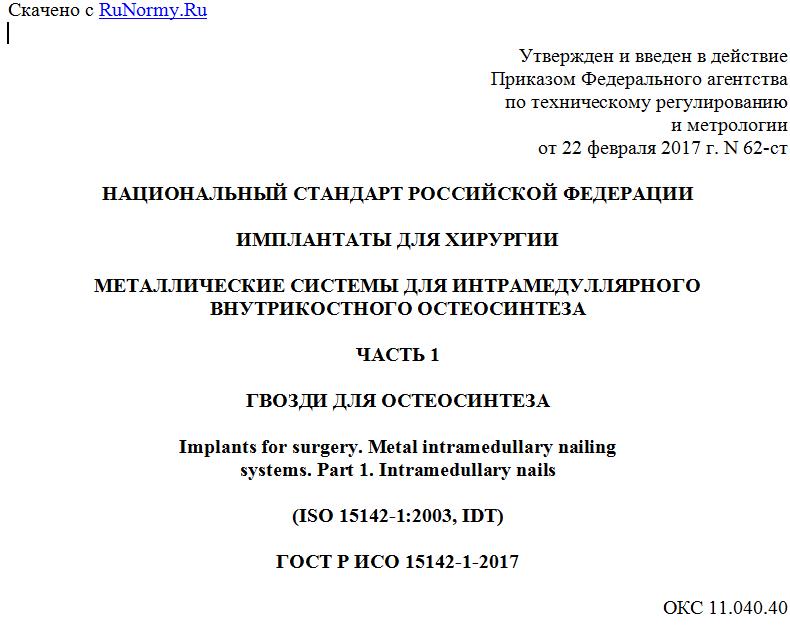

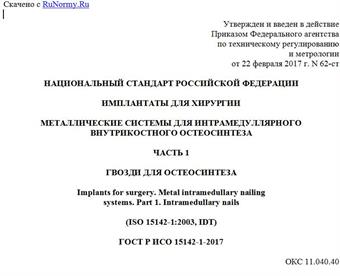

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 февраля 2017 г. N 62-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИМПЛАНТАТЫ ДЛЯ ХИРУРГИИ
МЕТАЛЛИЧЕСКИЕ СИСТЕМЫ ДЛЯ ИНТРАМЕДУЛЛЯРНОГО
ВНУТРИКОСТНОГО ОСТЕОСИНТЕЗА
ЧАСТЬ 1
ГВОЗДИ ДЛЯ ОСТЕОСИНТЕЗА
Implants for surgery. Metal intramedullary nailing
systems. Part 1. Intramedullary nails
(ISO 15142-1:2003, IDT)
ГОСТ Р ИСО 15142-1-2017
ОКС 11.040.40
ОКП 93 9300
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ЦИТОпроект" (ООО "ЦИТОпроект") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 453 "Имплантаты в хирургии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 февраля 2017 г. N 62-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15142-1:2003 "Имплантаты для хирургии. Металлические системы для интрамедуллярного внутрикостного остеосинтеза. Часть 1. Гвозди для остеосинтеза" (ISO 15142-1:2003 "Implants for surgery - Metal intramedullary nailing systems - Part 1: Intramedullary nails", IDT)
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает, что интрамедуллярный остеосинтез - это метод фиксации для временной стабилизации длинных костей с пониженной прочностью, вызванной переломами, заболеваниями или и тем и другим. Из-за большого разнообразия таких устройств часть иллюстраций представлена в настоящем стандарте. Медицинские и инженерные аспекты влияют на дизайн различных устройств и выбор устройства для конкретной клинической ситуации.
Часто, но не всегда интрамедуллярные гвозди извлекают после того, как достигнута цель временной стабилизации.
1. Область применения
Настоящий стандарт устанавливает требования для интрамедуллярных гвоздей и для металлических медицинских устройств, используемых для временной интрамедуллярной стабилизации длинных костей с помощью хирургической имплантации, и определяет термины. Этот стандарт применим ко всем металлическим интрамедуллярным фиксирующим устройствам, используемым для временной фиксации длинных костей в человеческом организме.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ISO 965-1 ISO general-purpose metric screw threads - Tolerances - Part 1: Principles and basic data (Резьбы метрические. ИСО общего назначения. Допуски. Часть 1. Общие положения и основные данные)
ISO 965-2 ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические. ИСО общего назначения. Допуски. Часть 2. Предельные размеры резьб для внешних и внутренних болтов и гаек общего назначения. Средний класс точности)
ISO 5832 (all parts) Implants for surgery - Metallic materials (Хирургические имплантаты. Металлические материалы)
ISO 14602 Non-active surgical implants - Implants for osteosynthesis - Particular requirements (Неактивные хирургические имплантаты. Имплантаты для остеосинтеза. Частные требования)
ISO 14630 Non-active surgical implants - General requirements (Неактивные хирургические имплантаты. Общие требования)
ISO 15142-3 Implants for surgery - Metal intramedullary nailing systems - Part 3: Connection devices and reamer diameter measurements (Имплантаты для хирургии. Металлические системы для интрамедуллярного остеосинтеза. Часть 3. Измерение диаметров соединительных устройств и сверл для наложения отверстий)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями. На рисунках 1 - 4 представлены примеры разных типов интрамедуллярных гвоздей, для которых приведены определения.
3.1 ангулированный гвоздь: Гвоздь, изогнутый по продольной оси под углом.
3.2 Пучковые стержни
3.2.1 соединенный пучковый стержень: Стержень, состоящий из пучка параллельных спиц, соединенных друг с другом в одном или нескольких местах по длине имплантата.
3.2.2 несоединенный пучковый стержень: Стержень, применяющийся в параллельных группах; как правило, при этом несколько стержней вводят в интрамедуллярную полость.
Примечание - Отдельные стержни не соединены друг с другом, но могут контактировать.
3.3 канюлированный гвоздь: Интрамедуллярный гвоздь, имеющий полость по продольной оси по всей его длине.
Примечание - Внутренний или внешний контур либо оба контура полого гвоздя могут быть круглыми, многоугольными, в форме клеверного листа, звездообразными и т.д.
3.4 гвоздь с замкнутым сечением: Канюлированный гвоздь, поперечные сечения которого, перпендикулярные продольной оси гвоздя, не имеют разрывов вдоль наружной стенки, помимо тех, что предусмотрены для соединительных элементов с целью размещения фиксирующих компонентов или устройств установки/удаления.
3.5 соединительный элемент: Составная часть гвоздя, предназначенная для подсоединения его к составной части замка или устройству установки/удаления.
Пример - Отверстие, канал, слот (см. рисунок 5) или резьба.
3.6 поперечина: Вспомогательный компонент, который использован для фиксации в головке бедренной кости или метафизе и предназначен для обеспечения дополнительной стабильности перелома в поперечном направлении.
3.7 интрамедуллярный гвоздь с поперечиной: Интрамедуллярный гвоздь, функция которого зависит от использования поперечины.
3.8 изогнутый гвоздь: Гвоздь, продольная ось которого изогнута на протяжении, по меньшей мере, части его длины.
3.9 Диаметры
3.9.1 внутренний диаметр: Диаметр наибольшей окружности в пределах контура поперечного сечения полого гвоздя (см. рисунок 4).
Примечание - В том случае, если диаметр гвоздя не одинаков по всей его длине, указывают место измерения.
3.9.2 минимальный внутренний диаметр: Максимально возможный диаметр проводника кругового диаметра, через который можно провести гвоздь, который может иметь переменный диаметр.
3.9.3 внешний диаметр: Диаметр наименьшей окружности, содержащей наружное поперечное сечение гвоздя.
Примечание - В том случае, если диаметр гвоздя не одинаковый по всей его длине, указывают место измерения.
3.10 устройство установки/удаления: Внешнее устройство, которое временно присоединено к гвоздю соединительным(-и) элементом(-ами) для того, чтобы облегчить установку и/или удаление гвоздя.
Пример - Направляющая рукоятка, направитель сверла, экстрактор болта или крюк-экстрактор.
3.11 Длина
3.11.1 эффективная длина: Длина гвоздя, измеренная по кратчайшему расстоянию между его концами.
3.11.2 общая длина: Длина гвоздя, измеренная вдоль центральной оси гвоздя от начала и до конца.
3.12 блокируемый интрамедуллярный гвоздь: Интрамедуллярный гвоздь, который позволяет применять блокирующие элементы для улучшения временной фиксации в кости (см. рисунки 1 - 3).
Примечание - Эти вспомогательные компоненты используют не всегда.
3.13 блокирующие компоненты: Устройство или компонент, которые контролируют либо минимизируют относительное движение между интрамедуллярным гвоздем и костью и конструкция которых приспособлена к соединительным элементам соответствующего гвоздя.
Пример - Винт, болт или поперечина.
3.14 многокомпонентная система для остеосинтеза: Система для остеосинтеза, состоящая из нескольких основных компонентов для временной фиксации, таких как поперечная конфигурация или пучковые стержни.
3.15 гвоздь с открытым сечением: Канюлированный гвоздь, поперечные сечения которого, перпендикулярные продольной оси гвоздя, имеют один или несколько разрывов вдоль наружной стенки.
3.16 однокомпонентная система для остеосинтеза: Система для остеосинтеза, состоящая из одного основного компонента для временной фиксации, за исключением блокирующих компонентов, таких как болты/винты.
3.17 литой гвоздь: Гвоздь с литым поперечным сечением по всей его длине, за исключением соединительных компонентов.
Примечание - Контур может быть круглым, многоугольным, в форме клеверного листа, звездообразным и т.д.
3.18 прямой гвоздь: Гвоздь, продольная ось которого является прямой по всей его длине.
3.19 неблокируемый гвоздь: Гвоздь, который не позволяет применять фиксирующие замки (см. рисунок 4).
