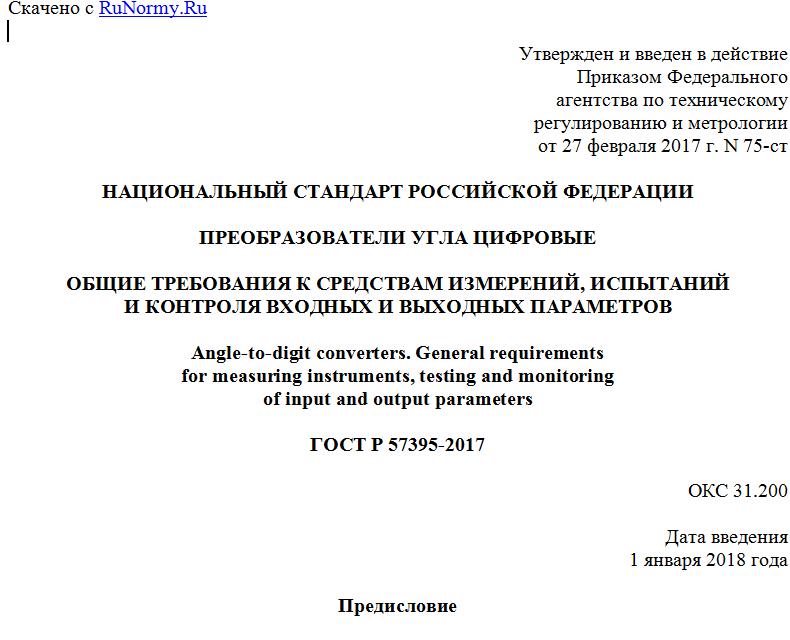

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 февраля 2017 г. N 75-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕОБРАЗОВАТЕЛИ УГЛА ЦИФРОВЫЕ
ОБЩИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ИЗМЕРЕНИЙ, ИСПЫТАНИЙ
И КОНТРОЛЯ ВХОДНЫХ И ВЫХОДНЫХ ПАРАМЕТРОВ
Angle-to-digit converters. General requirements
for measuring instruments, testing and monitoring
of input and output parameters
ГОСТ Р 57395-2017
ОКС 31.200
Дата введения
1 января 2018 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский научно-исследовательский институт "Электронстандарт" (АО "РНИИ "Электронстандарт") совместно с Открытым акционерным обществом "Авангард" (ОАО "Авангард")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 "Электронная компонентная база, материалы и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2017 г. N 75-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает общие требования к средствам измерений, испытаний (испытательному оборудованию) и контроля (контрольное оборудование), применяемые для метрологического обеспечения разработки, изготовления и поставки цифровых преобразователей угла (далее - преобразователей).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.009 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.030 Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 27.002 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 27.003 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 27.301 Надежность в технике. Управление надежностью. Техника анализа безотказности. Основные положения
ГОСТ 14192 Маркировка грузов
ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 21130 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 23216 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 27883 Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний
ГОСТ Р 8.563 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 8.568 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 8.654 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ Р 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 27.002 и рекомендациям [1], а также следующие термины с соответствующими определениями:
3.1.1 достоверность кода: Доверительная вероятность того, что истинное значение измеряемого угла соответствует тому расчетному значению угла, код которого прочитан.
Примечание - Различают достоверность кода преобразователей в статическом режиме и динамическом режиме.
3.1.2 информационная емкость: Число двоичных разрядов, соответствующих значениям угла в статическом и динамическом режимах, а также при допустимых отклонениях напряжения питания преобразователя и при допустимых отклонениях напряжения сигналов опроса.
3.1.3 контрольное оборудование, КО: Средство контроля, представляющее собой техническое устройство или программное средство, предназначенное для проведения контроля, не основанное на измерениях характеристик преобразователей.
3.1.4 погрешность угловых координат смены значений кода в угловых единицах: Случайная величина, значения которой определяются разностью между действительным (измеренным) значением угла и его расчетным округленным значением.
3.1.5 специально разработанные средства измерений; СИС: Средства измерений, обеспечивающие измерение входных и выходных параметров, разработанных специально для конкретного типа преобразователей, и имеющие нормативные метрологические характеристики, воспроизводящие и (или) хранящие единицу величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени.
3.1.6 средство измерений покупное, СИП: Серийно выпускаемое покупное техническое средство, предназначенное для измерений, имеющее нормативные метрологические характеристики, воспроизводящие и (или) хранящие единицу величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени.
3.2 В настоящем стандарте применяют следующие сокращения:
ИО - испытательное оборудование;
СИ - средства измерений;
ПДП - предел допустимой погрешности;
ТЗ - техническое задание;
ТУ - технические условия.
4 Основные параметры преобразователей, подлежащие измерениям, контролю и испытаниям
4.1 СИ и КО должны обеспечивать измерение и контроль заданных входных и выходных параметров преобразователей:
- электрических;
- функциональных (в статическом и динамическом режимах работы преобразователей);
- конструктивных.
4.1.1 Входные параметры преобразователей:
а) электрические:
- номинальные значения питающих напряжений с допустимыми отклонениями;
- значения токов потребления (потребляемой мощности);
- параметры сигналов опроса и синхронизации.
4.1.2 Выходные параметры преобразователей:
а) электрические:
- параметры выходных цифровых электрических сигналов: логических нулей и логических единиц при номинальном напряжении питания преобразователя, а также при допустимых отклонениях напряжения питания преобразователя и при допустимых отклонениях напряжения сигналов опроса;
- электрическое сопротивление изоляции;
- электрическая прочность изоляции токоведущих частей преобразователя относительно его корпуса;
б) функциональные:
- время преобразования;
- диапазон измерения угла;
- число двоичных разрядов выходного кода;
- информационная емкость;
- монотонность следования значений кода в статическом и динамическом режимах, а также при допустимых отклонениях напряжения питания преобразователя и при допустимых отклонениях напряжения сигналов опроса;
- достоверность кода в статическом и динамическом режимах, а также при допустимых отклонениях напряжения питания преобразователя и при допустимых отклонениях напряжения сигналов опроса;
- значение погрешности угловых координат смены значений кода E2 в статическом и динамическом режимах, а также при допустимых отклонениях напряжения питания преобразователя и при допустимых отклонениях напряжения сигналов опроса;
- значение погрешности преобразования Emax;
- максимальная рабочая частота вращения вала.
4.1.3 Конструктивные параметры:
- размеры преобразователя (габаритные, установочные, присоединительные);
- масса преобразователя;
- момент силы статического трения преобразователя;
- биения и люфты выступающего конца вала и биения посадочных мест преобразователя;
- предельная частота вращения вала.
4.2 Перечень СИ, КО и ИО в зависимости от объема измеряемых, контролируемых и подлежащих испытаниям параметров преобразователей устанавливают в ТУ на преобразователи конкретных типов.
