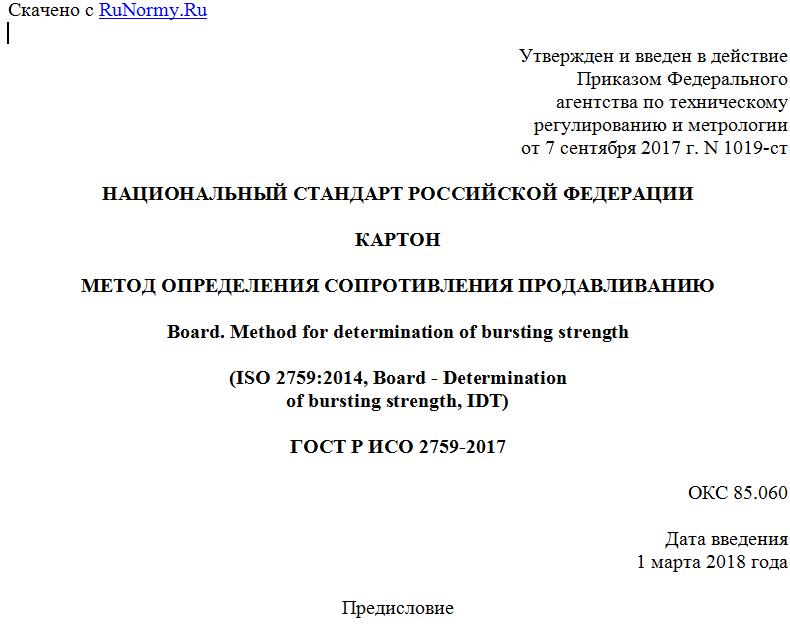

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 сентября 2017 г. N 1019-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТОН
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ПРОДАВЛИВАНИЮ
Board. Method for determination of bursting strength
(ISO 2759:2014, Board - Determination
of bursting strength, IDT)
ГОСТ Р ИСО 2759-2017
ОКС 85.060
Дата введения
1 марта 2018 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения" на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2017 г. N 1019-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 2759:2014 "Картон. Определение сопротивления продавливанию" (ISO 2759:2014 "Board - Determination of bursting strength", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт применим к картону, сопротивление продавливанию которого находится в диапазоне от 350 (или 250 кПа для компонентов комбинированных материалов) до 5500 кПа. Испытания всех компонентов сплошного или гофрированного волокнистого картона, независимо от сопротивления продавливанию, следует проводить по настоящему стандарту.
Для материалов с сопротивлением продавливанию менее 1400 кПа альтернативный метод основан на схожих принципах и установлен в ИСО 2758 [1].
Примечание - Ввиду различия в спецификациях на оборудование испытания, выполненные на одном и том же материале с использованием метода, приведенного в ИСО 2758, и метода по настоящему стандарту, необязательно дадут одинаковые результаты.
1. Область применения
Настоящий стандарт распространяется на все типы картона (включая гофрированный и сплошной картон) с сопротивлением продавливанию в диапазоне 350 - 5500 кПа и устанавливает метод измерения сопротивления продавливанию картона под действием нарастающего с постоянной скоростью гидравлического давления. Метод также применим к бумаге или картону, имеющим сопротивление продавливанию менее 250 кПа, в том случае, если бумага или картон использованы как составляющие компоненты для изготовления картона с более высоким сопротивлением продавливанию, например гофрированного картона. В подобных случаях полученные данные измерения могут отличаться точностью или прецизионностью, установленные для этого метода, поэтому в протоколе испытаний должно быть отражено, что результаты испытаний получены ниже требуемого минимального значения.
В отсутствие согласования сторон в отношении метода, который следует использовать при испытании волокнистых материалов, сопротивление продавливанию которых находится в диапазоне 350 - 1400 кПа, все материалы с сопротивлением продавливанию менее 600 кПа, за исключением сплошного и гофрированного картона, следует испытывать по ИСО 2758, а остальные материалы - по настоящему стандарту.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 186, Paper and board - Sampling to determine average quality (Бумага и картон. Отбор проб для определения среднего качества)
ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples (Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытания и методика контроля за атмосферой и условиями кондиционирования образцов)
ISO 536, Paper and board - Determination of grammage (Бумага и картон. Определение массы)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 сопротивление продавливанию (bursting strength): Способность бумаги или картона выдерживать максимальное нарастающее с постоянной скоростью давление, действующее через резиновую диафрагму на поверхность одной стороны испытуемого образца, зажатого по кольцу до момента разрушения.
Примечание - Указанное давление продавливания включает давление, требующееся для растягивания диафрагмы во время испытания.
3.2 индекс сопротивления продавливанию (bursting index): Сопротивление продавливанию бумаги, кПа, деленное на массу 1 м2 картона, определенное в соответствии с ИСО 536.
4. Сущность метода
Сущность метода заключается в создании плавно нарастающего гидравлического давления жидкости, действующего через эластичную диафрагму в форме круга на образец, помещенный поверх диафрагмы, до полного разрыва образца. Значением сопротивления продавливанию испытуемого образца будет считаться значение максимального приложенного гидравлического давления.
5. Аппаратура
Применяемая аппаратура для определения сопротивления продавливанию картона должна состоять из компонентов, перечисленных в 5.1 - 5.4.
5.1 Устройство для зажима должно обеспечивать прочное и равномерное закрепление образца между двумя кольцевыми, плоскими, параллельными поверхностями, которые должны быть гладкими (но не полированными), с канавками в соответствии с приложением A, в котором также даны размеры устройства для зажима.
Одна из поверхностей зажима должна удерживаться в шарнирном соединении или аналогичном поворотном устройстве таким образом, чтобы обеспечить равномерное распределение давления, создаваемого зажимом.
Под нагрузкой, используемой в испытании, круглые отверстия двух прижимных колец должны быть концентрическими в пределах 0,25 мм, а сами поверхности - плоскими и параллельными. Метод проверки поверхностей описан в приложении B.
Устройство для зажима должно обеспечить приложение необходимого гидравлического давления в диапазоне 700 - 1200 кПа. Конструкция устройства должна обеспечивать применяемые значения давления, создаваемого зажимами (см. приложение C).
При вычислении давления, создаваемого зажимом, уменьшением площади за счет канавок следует пренебречь.
Любое устройство (манометр), использующееся для измерения давления, создаваемого зажимом, предпочтительно должно быть градуировано на показание фактического давления, создаваемого зажимом, а не показание давления в самом устройстве для зажима. Давление, создаваемое зажимом, можно рассчитать по данным о силе зажима и зажимаемой площади.
5.2 Диафрагма, круглой формы, из натурального или синтетического каучука без наполнителя или наполнения, прочно закрепленная по наружной поверхности, в неподвижном состоянии, заглубленная примерно на 5,5 мм относительно наружной плоскости пластины крепления диафрагмы.
Материал и конструкция диафрагмы должны быть такими, чтобы давление, необходимое для выпучивания диафрагмы от наружной плоскости пластины крепления диафрагмы, составляло при высоте выпучивания диафрагмы:
- (10 +/- 0,2) мм, диапазон давления - 170 - 220 кПа;
- (18 +/- 0,2) мм, диапазон давления - 250 - 350 кПа.
Используемые диафрагмы необходимо регулярно проверять и заменять, когда требование к ее выпучиванию перестает соблюдаться.
5.3 Система гидравлическая должна обеспечивать нарастающее гидравлическое давление с постоянной скоростью с внутренней стороны диафрагмы до разрыва испытуемого образца.
Это давление должно создаваться поршнем с приводом, нагнетающим подходящую жидкость (например, чистый глицерин, этиленгликоль, содержащий ингибитор коррозии, или силиконовое масло низкой вязкости), совместимую с материалом диафрагмы со стороны внутренней поверхности диафрагмы. Используемая гидравлическая система и рабочая жидкость не должны содержать пузырьков воздуха. Скорость нагнетания должна составлять (170 +/- 15) мл/мин.
5.4 Система измерения давления для измерения сопротивления продавливанию.
Эта система может работать на любом принципе, обеспечивающем измерение с точностью не менее +/- 10 кПа или +/- 3% от измерения, в зависимости от того, какая величина больше. Скорость отклика на повышающееся гидравлическое давление должна быть такой, чтобы показание максимального давления оставалось в пределах +/- 3% от истинного максимального давления, определенного градуировочной системой такого типа, как описано в приложении D.
6. Калибровка
6.1 Установка должна иметь точки проверки или возможность введения точек проверки для контроля скорости нагнетания жидкости, калибровки измерения максимального давления и систему дисплея и градуировки устройства для измерения давления, создаваемого зажимом.
6.2 Калибровку следует осуществлять перед первым использованием и через достаточно частые интервалы, чтобы поддерживать установленную точность. При возможности, калибровку датчика давления следует осуществлять, установив его в ту же самую позицию, которую он будет занимать на установке, предпочтительно на самом приборе. Если датчик давления случайно подвергается давлению, превышающему номинальное значение, рекомендуется проводить повторную калибровку перед следующим применением.
Алюминиевую фольгу различной толщины можно использовать как образец известного сопротивления продавливанию. Такие наборы являются полезным средством проверки общей функции прибора, но, поскольку поведение фольги под действием механического напряжения отличается от поведения бумаги, фольгу не следует использовать в качестве стандартных образцов для калибровки.
7. Отбор проб и подготовка образцов к испытанию
Настоящий стандарт не распространяется на метод отбора проб. Важно, чтобы используемые образцы, взятые для определения являлись представительными для формирования пробы. При применении метода для партии картона процедуру отбора проб необходимо выполнять в соответствии с ИСО 186. По возможности, отобранные для испытания образцы не должны содержать участки с водяными знаками, сгибы или иные видимые повреждения.
