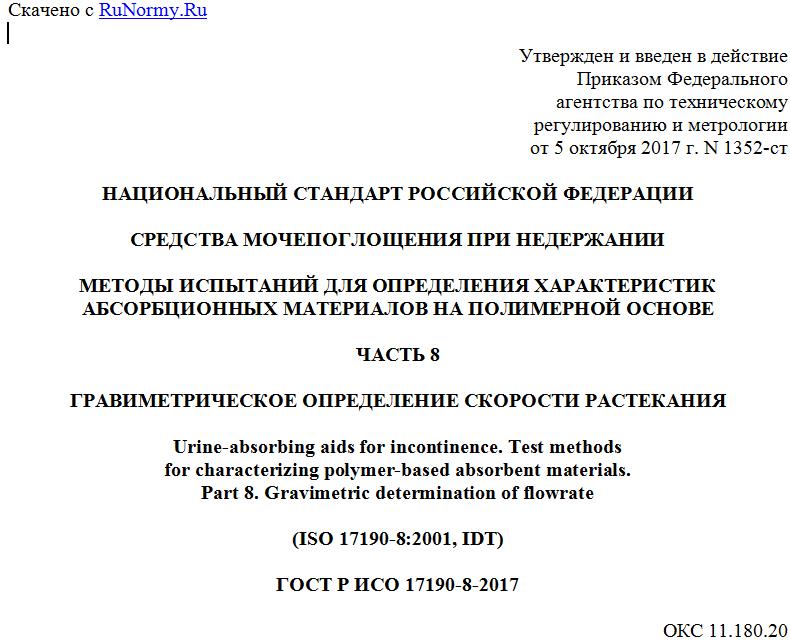

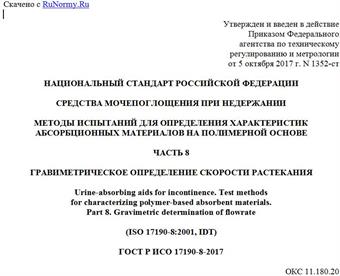

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 октября 2017 г. N 1352-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА МОЧЕПОГЛОЩЕНИЯ ПРИ НЕДЕРЖАНИИ
МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК
АБСОРБЦИОННЫХ МАТЕРИАЛОВ НА ПОЛИМЕРНОЙ ОСНОВЕ
ЧАСТЬ 8
ГРАВИМЕТРИЧЕСКОЕ ОПРЕДЕЛЕНИЕ СКОРОСТИ РАСТЕКАНИЯ
Urine-absorbing aids for incontinence. Test methods
for characterizing polymer-based absorbent materials.
Part 8. Gravimetric determination of flowrate
(ISO 17190-8:2001, IDT)
ГОСТ Р ИСО 17190-8-2017
ОКС 11.180.20
ОКПД2 32.50.50.000
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский и испытательный институт медицинской техники" Федеральной службы по надзору в сфере здравоохранения (ФГБУ "ВНИИИМТ" Росздравнадзора) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 "Технические средства для инвалидов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2017 г. N 1352-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17190-8:2001 "Средства мочепоглощения при недержании. Методы испытаний для определения характеристик абсорбционных материалов на полимерной основе. Часть 8. Гравиметрическое определение скорости растекания" (ISO 17190-8:2001 "Urine-absorbing aids for incontinence - Test methods for characterizing polymer-based absorbent materials - Part 8: Gravimetric determination of flowrate", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Серия стандартов ИСО 17190 распространяется на различные методы испытаний, первоначально разработанные Европейской ассоциацией нетканых материалов и отходов текстильной промышленности (EDANA). Эти методы испытаний без каких-либо изменений были включены в серию международных стандартов, состоящую из 11 частей.
Данные методы испытаний использовались на практике несколько лет и зарекомендовали себя как надежные в отношении общих критериев качества методов испытаний (достоверность, воспроизводимость и др.). Они применимы к полиакрилату суперабсорбирующих материалов, которые относятся к продуктам гигиены, в том числе средствам мочепоглощения при недержании. Методы испытаний касаются исключительно материала. Они не предназначены и не применимы для испытаний выпускаемых средств мочепоглощения при недержании.
1. Область применения
Настоящий стандарт устанавливает метод определения скорости растекания полиакрилата (ПА) суперабсорбирующих порошков.
Метод был протестирован в диапазоне от 10,62 до 11,93 г/с (см. приложение А), но ожидается, что он может быть применим и для более широкого диапазона.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные документы. Для недатированных ссылок применяют последние издания указанных документов, включая все изменения.
ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples (Целлюлоза, бумага, картон. Стандартная атмосфера для кондиционирования и испытания. Метод контроля за атмосферой и условиями кондиционирования)
ISO 5725-2, Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method [Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений]
ISO/TR 15510, Stainless steels - Chemical composition (Сталь нержавеющая. Химический состав)
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями:
3.1 сыпучесть (flowability): Время, за которое масса порошка высыпается через воронку указанных (определенных) размеров.
Примечание - Масса порошка измеряется в граммах.
3.2 скорость растекания (flowrate): Масса порошка, высыпавшаяся через воронку указанных размеров за единицу времени.
Примечания
1 Скорость растекания измеряется в граммах в секунду.
2 В целях облегчения понимания настоящего стандарта, "скорость растекания" используется для обозначения "массового расхода".
4. Метод определения
Скорость растекания ПА суперабсорбирующих порошков определяют путем измерения времени, требуемого для прохождения определенной массы порошка через воронку указанных размеров. Массу образца делят на время прохождения и вычисляют скорость растекания.
5. Средства измерений, вспомогательные устройства
5.1 Воронка с внутренним клапаном (см. рисунок 1), изготовленная из нержавеющей стали (марка нержавеющей стали X5CrNiMo 17-12-3 по ИСО/ТО 15510) и отполированная, имеет следующие характеристики:
- внутренний диаметр отверстия - (10 +/- 0,01) мм;
- угол наклона образующей конус - 20°;
- высота - (145 +/- 0,5) мм.
5.2 Кисточка для воронки.
5.3 Шпатель в виде ложки или V-образный.
5.4 Весы лабораторные с ценой деления (дискретностью отсчета) 0,01 г и пределом взвешивания до 100,00 г.
5.5 Вспомогательный лоток размером 40 x 25 x 6 см.
5.6 Мензурки, две штуки, вместимостью 250 мл каждая.
5.7 Позиционное кольцо, удерживающее воронку.
Рисунок 1 - Определение скорости растекания
с помощью воронки
6. Отбор образца
Меры предосторожности - Используйте средства защиты органов дыхания, респиратор или вытяжку, при работе с образцом массой более 10 г.
Для того чтобы гарантировать, что репрезентативный образец берется из сыпучего материала, содержащегося в большом мешке или хранилище, снимают верхний слой (примерно 20 см). Берут образец совком. Помещают образец в герметичный контейнер соответствующего размера в течение 3 мин после отбора.
Перед началом испытаний и отбором проб выдерживают испытуемые образцы в закрытом контейнере для выравнивания и достижения температуры лаборатории. Рекомендуемые условия проведения испытаний: температура (23 +/- 2) °C, относительная влажность (50 +/- 10)%. Если эти условия отсутствуют, испытания проводят в условиях окружающей среды с указанием температуры и относительной влажности. Измерения данных условий проведения испытаний проводят в соответствии с ИСО 187.
Прежде чем отобрать пробу из контейнера для проведения испытаний, встряхните контейнер три-пять раз таким образом, чтобы получить однородный материал. Оставьте контейнер в покое на 5 мин до открывания крышки и отбора пробы для испытаний.
Прежде чем продолжить испытания убедитесь, что в подготовленной для испытаний пробе отсутствуют комки размером более 1 мм в диаметре.
7. Метод проведения испытания
7.1 Установите воронку (см. 5.1) в позиционное кольцо (см. 5.7). Затем поместите позиционное кольцо с установленной воронкой на вспомогательный лоток (см. 5.5).
7.2 Взвесьте 250 мл мензурку (см. 5.6) со 100,00 г испытуемого образца ПА суперабсорбента порошка ms с точностью до 0,001 г.
7.3 Закройте внутренний клапан воронки, расположенный в нижней части воронки и засыпьте часть образца по стенке воронки, избегая оседания.
7.4 Установите емкость (например, мензурку см. 5.6) непосредственно под отверстие воронки.
7.5 Полностью откройте внутренний клапан воронки и сразу (одновременно с открытием) запустите таймер (часы).
7.6 Остановите таймер, когда последняя порция испытуемого образца высыплется из воронки, и запишите время t в секундах.
7.7 Выполните не менее двух последовательных измерений на одном и том же хорошо перемешанном лабораторном образце, проведенных одним и тем же специалистом.
7.8 Очистите воронку от остатков образца, используя кисточку для воронки (см. 5.2).
8. Обработка результатов
