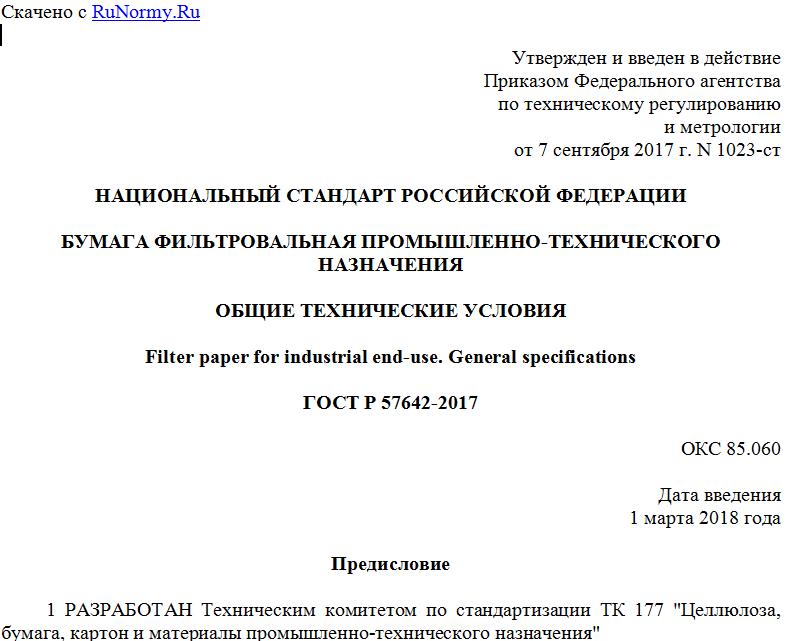

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 сентября 2017 г. N 1023-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БУМАГА ФИЛЬТРОВАЛЬНАЯ ПРОМЫШЛЕННО-ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Filter paper for industrial end-use. General specifications
ГОСТ Р 57642-2017
ОКС 85.060
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технического назначения"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технического назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2017 г. N 1023-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на бумагу фильтровальную промышленно-технического назначения (далее - бумага), применяемую для изготовления фильтров для очистки воздуха, масла, топлива в двигателях внутреннего сгорания, авиационного топлива и гидравлических жидкостей.
Бумага предназначена для внутреннего рынка и экспорта и может использоваться в условиях обычного и тропического климата.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.010 Система стандартов безопасности труда. Взрывоопасность. Общие требования
ГОСТ 12.1.030 Система стандартов безопасности труда. Электробезопасность. Защитное заземление. Зануление
ГОСТ ISO 287 Бумага и картон. Определение влажности продукции в партии. Метод высушивания в сушильном шкафу
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 1641 Бумага. Упаковка, маркировка, транспортирование и хранение
ГОСТ 3900 Нефть и нефтепродукты. Методы определения плотности
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 8273 Бумага оберточная. Технические условия
ГОСТ 8828 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия
ГОСТ 10354 Пленка полиэтиленовая. Технические условия
ГОСТ 13523 Полуфабрикаты волокнистые, бумага и картон. Метод кондиционирования образцов
ГОСТ 13525.5 Бумага и картон. Метод определения внутрирулонных дефектов
ГОСТ 13525.7 Бумага и картон. Метод определения влагопрочности
ГОСТ 13525.8 Полуфабрикаты волокнистые, бумага и картон. Метод определения сопротивления продавливанию
ГОСТ 14192 Маркировка грузов
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21102 Бумага и картон. Метод определения размеров и косины листа
ГОСТ 21956 Бумага и картон фильтровальные. Метод определения герметичности
ГОСТ 30114 (ИСО 5636-1-84) Бумага и картон. Определение воздухопроницаемости (средний диапазон). Общие требования к методам
ГОСТ 32546 (ISO 186:2002) Бумага и картон. Отбор проб для определения среднего качества
ГОСТ Р 12.0.001 Система стандартов безопасности труда. Основные положения
ГОСТ Р ИСО 534 Бумага и картон. Определение толщины, плотности и удельного объема
ГОСТ Р ИСО 536 Бумага и картон. Определение массы
ГОСТ Р ИСО 1924 Бумага и картон. Метод определения прочности при растяжении. Часть 2. Метод растяжения с постоянной скоростью (20 мм/мин)
ГОСТ Р 53636 Целлюлоза, бумага, картон. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по ежемесячным информационным указателям "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется принять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53636.
4 Технические требования
4.1 Бумага в зависимости от очищаемой среды и массы 1 м2 должна изготавливаться следующих видов:
- бумага фильтровальная для очистки воздуха в двигателях внутреннего сгорания (далее - БФВ);
- бумага фильтровальная для очистки масла в двигателях внутреннего сгорания (далее - БФМ);
- бумага фильтровальная для очистки топлива в двигателях внутреннего сгорания и дизелях (далее - БФТ);
- бумага фильтровальная для очистки гидравлической жидкости в двигателях внутреннего сгорания (далее - БФГ).
4.2 Размеры
Бумагу изготавливают в рулонах шириной от 50 до 1400 мм. По согласованию потребителя с изготовителем допускается другая ширина рулона.
Допускаемое отклонение по ширине рулона от +/- 0,5 до +/- 1,5 мм.
Диаметр рулонов должен быть в пределах 500 - 800 мм. По согласованию потребителя с изготовителем допускается другой диаметр рулона.
4.3 Пример условного обозначения:
Бумага фильтровальная промышленно-технического назначения для очистки топлива в двигателях внутреннего сгорания с воздухопроницаемостью 100 л/м2
Бумага фильтровальная для очистки топлива
БФТ-100 - ГОСТ Р 57642-2017
4.4 Показатели качества бумаги должны соответствовать нормам, указанным в таблице 1.
Таблица 1
Наименование показателя Норма для бумаги вида Метод испытаний
БФВ БФМ БФТ БФГ
Масса 1 м2, г 100 - 200 100 - 250 110 - 250 130 - 190 ГОСТ Р ИСО 536
Толщина, мм 0,35 - 0,90 0,35 - 0,90 0,30 - 0,80 0,45 - 0,80 ГОСТ Р ИСО 534
Воздухопроницаемость, л/м2·с 130 - 1000 150 - 1000 10 - 150 300 - 900 ГОСТ 30114 с дополнениями по п. 6.3 настоящего стандарта
Герметичность, Па 1000 - 1500 1000 - 1400 1400 - 4000 900 - 1200 ГОСТ 21956 с дополнениями по п. 6.4 настоящего стандарта
Диаметр пор, мкм, максимальный 45 - 90 50 - 100 15 - 50 30 - 90 ГОСТ 21956 с дополнениями по п. 6 настоящего стандарта
Сопротивление продавливанию, кПа, не менее 100 200 200 200 ГОСТ 13525.8
Прочность при растяжении в поперечном направлении, кН/м, не менее 2,0 2,5 2,5 2,5 ГОСТ Р ИСО 1924-2
Влагопрочность, %, не менее 45 65 65 65 п. 3 ГОСТ 13525.7-68 с дополнениями по п. 6.5 настоящего стандарта
Влажность, % 4 - 7 ГОСТ ISO 287
Глубина рифления, мкм 100 - 350 По п. 6.6 настоящего стандарта
Массовая доля летучих веществ, % 3 - 9 По п. 6.7 настоящего стандарта
4.5 Для изготовления бумаги должны использоваться волокнистые полуфабрикаты растительного происхождения, включая целлюлозу из хвойных и лиственных пород древесины и волокно однолетних растений, а также минеральных, искусственных и синтетических волокон в соотношениях, обеспечивающих выпуск продукции в соответствии с требованиями настоящего стандарта. Допускается использовать другие волокнистые полуфабрикаты при условии соответствия показателей качества бумаги требованиям настоящего стандарта.
4.6 Бумагу при изготовлении следует пропитывать специальным составом, обеспечивающим показатели качества, установленные в 4.4.
4.7 Бумага может быть изготовлена с рифлением или гладкой с нанесением на сеточную сторону маркировки в виде полос разного цвета по технической документации.
4.8 На поверхности бумаги не допускаются минеральные и металлические включения.
4.9 Бумага не должна иметь складок, морщин, дырок и непропитанных участков.
4.10 В рулонах допускаются малозаметные дефекты, которые не могут быть обнаружены в процессе изготовления бумаги, если показатель внутрирулонных дефектов, определенный по ГОСТ 13525.5, не превышает 5%.
4.11 Концы полотна бумаги в местах обрывов должны быть склеены липкой лентой по всей ширине рулона. Места склеивания должны быть отмечены цветными сигналами, видимыми с торца рулона. Число склеиваний в рулоне не должно быть более трех.
4.12 Бумага должна соответствовать санитарно-эпидемиологическим нормам, предъявляемым к данной продукции Роспотребнадзором в зависимости от химического состава пропиточного раствора.
