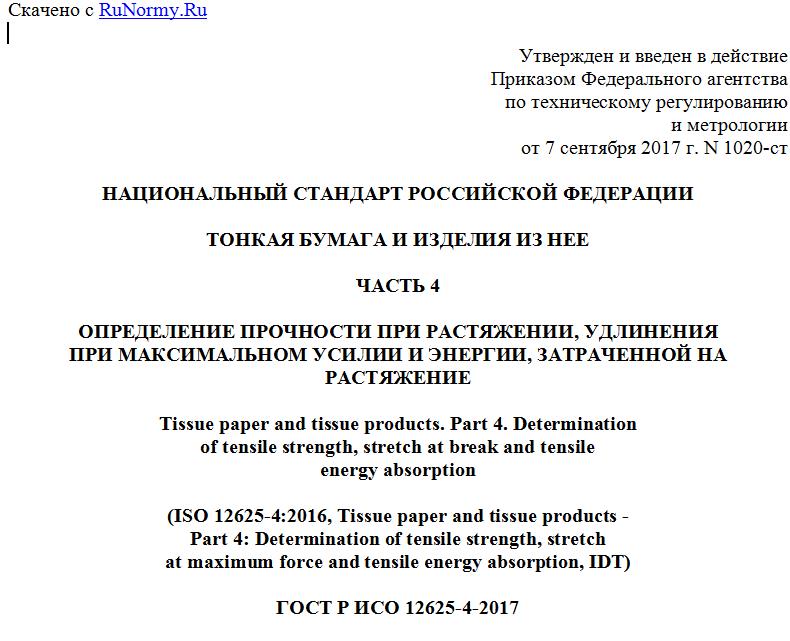

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 сентября 2017 г. N 1020-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТОНКАЯ БУМАГА И ИЗДЕЛИЯ ИЗ НЕЕ
ЧАСТЬ 4
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ ПРИ РАСТЯЖЕНИИ, УДЛИНЕНИЯ
ПРИ МАКСИМАЛЬНОМ УСИЛИИ И ЭНЕРГИИ, ЗАТРАЧЕННОЙ НА РАСТЯЖЕНИЕ
Tissue paper and tissue products. Part 4. Determination
of tensile strength, stretch at break and tensile
energy absorption
(ISO 12625-4:2016, Tissue paper and tissue products -
Part 4: Determination of tensile strength, stretch
at maximum force and tensile energy absorption, IDT)
ГОСТ Р ИСО 12625-4-2017
ОКС 85.060
Дата введения
1 марта 2018 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения" на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2017 г. N 1020-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 12625-4:2016 "Тонкая бумага и изделия из нее. Часть 4. Определение прочности при растяжении, удлинения при максимальной нагрузке и энергии, затраченной на растяжение" (ISO 12625-4:2016 "Tissue paper and tissue products - Part 4: Determination of tensile strength, stretch at maximum force and tensile energy absorption", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает метод испытания для определения прочности при растяжении, удлинения при максимальном усилии и энергии, затраченной на растяжение тонкой бумаги и изделий из нее, с применением разрывной машины, обеспечивающая постоянную скорость удлинения.
Данный метод используется для расчета показателей растяжения и энергии, затраченной на растяжение.
В случае необходимости определения включения и контрастности в тонкой бумаге и изделиях из нее применяют ИСО 15755 [6].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 186, Paper and board - Sampling to determine average quality (Бумага и картон. Отбор проб для определения среднего качества)
ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples (Бумага, картон и волокнистые полуфабрикаты. Стандартная атмосфера для кондиционирования и испытания и методика контроля за атмосферой и условиями кондиционирования образцов)
ISO 1924-2, Paper and board - Determination of tensile properties - Part 2: Constant rate of elongation method (20 mm/min) [Бумага и картон. Определение прочности при растяжении. Часть 2: Метод с применением постоянной скорости удлинения (20 мм/мин)]
ISO 7500-1, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Verification and calibration of the force-measuring system (Материалы металлические. Проверка машин для статистических одноосных испытаний. Часть 1. Машины для испытания на растяжение/сжатие. Проверка и калибрование системы измерения усилия)
3. Термины и определения
В настоящем стандарте применены термины и определения по ИСО 12625-1, а также нижеследующие:
3.1 прочность при растяжении (tensile strength): Максимальное усилие растяжения на единицу ширины, которое выдержит образец до разрыва во время испытания на растяжение.
3.2 индекс растяжения (tensile index): Прочность на растяжение, деленная на массу 1 м2.
3.3 растяжение при максимальном усилии (stretch at maximum force): Отношение удлинения испытуемого образца к его первоначальной длине, в момент, достижения в ходе испытания на растяжение максимального растягивающего усилия.
Примечание - Растяжение при максимальном усилии выражается как процент от первоначальной длины.
3.4 энергия, затраченная при растяжении; TEA (tensile energy absorption): Количество энергии, затраченной на единицу площади испытуемого образца при растяжении до разрыва (момента максимально растягивающего усилия).
[ИСО 12625-1:2011, 4.59]
3.5 индекс энергии, затраченной при растяжении (tensile energy absorption index): Энергия затраченная при растяжении (3.4), деленная на массу 1 м2.
[ИСО 1924-2:2008, 3.7]
4. Сущность метода
Сущность метода заключается в растяжении до разрыва с постоянной скоростью удлинения испытуемого образца с использованием машины для испытания с измерением и регистрацией растягивающего усилия в зависимости от удлинения данного образца.
На основе полученных данных рассчитывают прочность на растяжение, соответствующее растяжение (удлинение) при максимальной нагрузке и энергию, затраченную при растяжении.
Испытания могут проводиться на разрывных машинах вертикального и горизонтального типа. Данные о точности метода представлены в приложении A.
5. Аппаратура
5.1 Машина для испытания на растяжение
5.1.1 Общее положение
Машина для испытания на растяжение должна соответствовать ИСО 1924-2 и обладать способностью к растяжению образца тонкой бумаги или изделия из нее заданных размеров при постоянной скорости удлинения (50,0 +/- 2) мм/мин и регистрировать растягивающее усилие в зависимости от удлинения на ленточном самописце или любом другом эквивалентном устройстве.
Удлинение должно регистрироваться с точностью +/- 0,1 мм. Измерение удлинения должно начинаться при достигнутом усилии растяжения (5 +/- 1) Н/м.
Силоизмерительная система должна измерять нагрузки с точностью +/- 1% от показания или +/- 0,1 Н, в зависимости от того, какая величина больше. Система должна быть калибрована и проверена в соответствии с требованиями ИСО 7500-1.
5.1.2 Средство измерения площади кривой усилие-удлинение
В устройстве для испытания на растяжение должно быть предусмотрено средство измерения площади, расположенной между кривой зависимости удлинения от усилия и осью удлинения, с точностью +/- 2% истинной величины.
Примечание - Измерение площади на современных испытательных разрывных машинах может быть определено электронным или электромеханическим интегратором. Данную площадь также можно определить из графической распечатки данных на диаграммной бумаге с помощью планиметра.
5.1.3 Зажимы
Оборудование, предназначенное для испытания на растяжение, должно быть оснащено двумя зажимами шириной не менее чем 50 мм. Каждый зажим должен быть сконструирован таким образом, чтобы надежно удерживать образец, не разрушая его, вдоль прямой линии по всей ширине образца (линия зажимания) и иметь средство регулирования зажимного усилия.
Зажимы предпочтительно должны захватывать образец для испытания между цилиндрической и плоской поверхностью, при этом плоскость испытуемого образца должно располагаться тангенциально к цилиндрической поверхности. Могут использоваться другие типы зажимов, обеспечивающие невыскальзывания и повреждения образца в ходе испытания.
Во время проведения испытания линии зажимания должны быть параллельны друг другу с точностью до 1°. Линии зажима должны быть перпендикулярными направлению приложенного растягивающего усилия и длине образца с аналогичной точностью.
Расстояние между линиями зажимания (испытуемая длина) должна составлять (100 +/- 1) мм, за исключением тех случаев, когда испытуемая длина (50 +/- 1) мм должна использоваться для готовых изделий из бумаги, в которых один или оба размера не достаточны для обеспечения образца заданной длины, оговоренной в 7.2.
Примечание - Готовые листы туалетной бумаги, имеющие один или оба размера приблизительно 98 мм, являются примерами подобного материала.
5.2 Режущее приспособление
Режущее приспособление должно отвечать требованиям ИСО 536 для получения образцов для испытания шириной (50 +/- 1) мм, не имеющих повреждений, с прямыми, гладкими и параллельными кромками.
6. Кондиционирование
Кондиционируют пробы в стандартной атмосфере и хранят их в этих условиях во время испытания в соответствии с ИСО 187.
Кондиционирование должно выполняться перед подготовкой образцов.
7. Подготовка образцов для испытания
7.1. Отбор проб
7.1.1 Если проводят испытания образцов из партии, проба должна быть отобрана в соответствии с ИСО 186. В других случаях необходимо обеспечить чтобы отобранный образец был предоставлен для всей пробы. Испытуемый образец должен быть без перфораций и повреждений.
