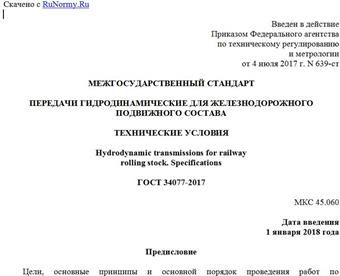

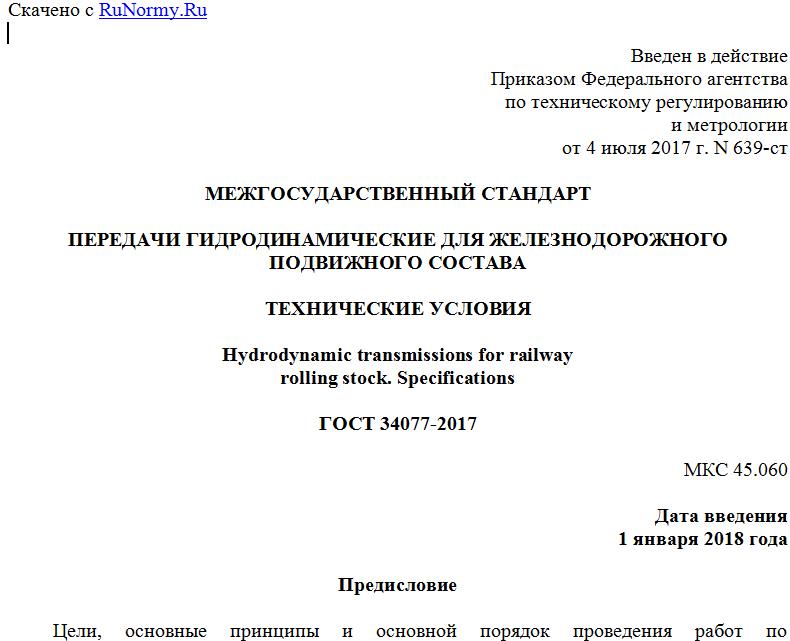

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 4 июля 2017 г. N 639-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЕРЕДАЧИ ГИДРОДИНАМИЧЕСКИЕ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО
ПОДВИЖНОГО СОСТАВА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hydrodynamic transmissions for railway
rolling stock. Specifications
ГОСТ 34077-2017
МКС 45.060
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ") и Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 марта 2017 г. N 97-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2017 г. N 639-ст межгосударственный стандарт ГОСТ 34077-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 51759-2001
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на гидродинамические передачи (далее - гидропередачи), предназначенные для тягового привода тепловозов, дизель-поездов, автомотрис и специального подвижного состава широкой и узкой колеи (далее - машины).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.1.019-79 <1> Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 12.1.019-2009 "Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты".
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.005-75 Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 27.002-2015 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16530-83 Передачи зубчатые. Общие термины, определения и обозначения
ГОСТ 17069-71 Передачи гидродинамические. Методы стендовых испытаний
ГОСТ 19587-74 Передачи гидродинамические. Термины и определения
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 25549-90 Топлива, масла, смазки и специальные жидкости. Химмотологическая карта. Порядок составления и согласования
ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 27.002, ГОСТ 16504, ГОСТ 16530, ГОСТ 19587, а также следующие термины с соответствующими определениями:
3.1 гидротрансформатор: Гидравлический агрегат (гидроагрегат), состоящий из двух гидромашин в одном корпусе (центробежного насоса и гидравлической турбины) с передачей потока мощности через рабочую жидкость, автоматически преобразующий передаваемый крутящий момент в зависимости от частоты вращения турбинного вала.
3.2 гидромуфта: Гидроагрегат, состоящий из двух гидромашин в одном корпусе (центробежного насоса и гидравлической турбины) с передачей потока мощности через рабочую жидкость, не преобразующий передаваемый крутящий момент.
3.3 гидроаппарат: Гидродинамический трансформатор (гидротрансформатор), гидродинамическая муфта (гидромуфта).
3.4 комплексный гидротрансформатор: Гидротрансформатор с автоматически изменяемой внутренней характеристикой посредством механизма свободного хода (автолога), способный при высоком передаточном отношении автоматически переходить в режим работы гидромуфты.
3.5 мультипликатор: Повышающая зубчатая передача.
3.6 редуктор: Понижающая зубчатая передача.
3.7 коробка передач: Многоскоростная передача, обеспечивающая ступенчатое изменение передаточного числа путем переключения зубчатых передач при вращающихся валах.
3.8 гидродинамическая передача (гидропередача): Гидроагрегат, включающий гидроаппараты и зубчатые передачи (редукторы, мультипликатор, коробку передач) в различных комбинациях и количестве.
3.9 номинальная входная мощность гидропередачи: Мощность, воспринимаемая входным валом при номинальной частоте его вращения, расчетном передаточном отношении пускового гидротрансформатора и заданном среднеэксплуатационном расходе мощности от гидропередачи на привод вспомогательных устройств машины (с учетом мощности для отопления поезда, если она передается через элементы гидропередачи).
3.10 коэффициент полезного действия гидропередачи (КПД гидропередачи): Отношение мощности, снимаемой для тяги с выходного вала, к входной тяговой мощности.
Примечание - КПД гидропередачи учитывает механические и гидравлические потери в тяговой кинематической цепи и затраты мощности, отбираемой от гидропередачи на привод ее собственных вспомогательных механизмов (насосов, датчиков).
3.11 полная входная мощность гидропередачи: Мощность на входном валу гидропередачи при нагружении дизеля по внешней скоростной характеристике.
3.12 рабочий диапазон частоты вращения выходного вала гидропередачи (рабочий диапазон гидропередачи): Диапазон экономичной работы гидропередачи при полной входной мощности и КПД гидропередачи не менее 0,70.
3.13 входная тяговая мощность: Мощность, равная разности между входной мощностью и мощностью, направляемой через гидропередачу на привод вспомогательных устройств (компрессора, генератора и т.п.).
3.14 рабочая жидкость: Жидкость (масло, смесь масел, смесь масел с присадками), используемая для смазки и в качестве рабочего тела, посредством которого происходит передача мощности от входного вала к выходному.
3.15 продолжительность переключения ступеней скорости: Время от начала снижения крутящего момента на выходном валу до последующего восстановления 90% его расчетного значения.
3.16 механизм доворота: Устройство для включения зубчатой муфты, обеспечивающее поворот зубчатой муфты относительно зубчатого колеса в случае их установки "зуб против зуба".
4 Классификация
4.1 Гидропередачи классифицируют по схеме: класс - тип - модель (модификация).
