Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 августа 2017 г. N 812-ст

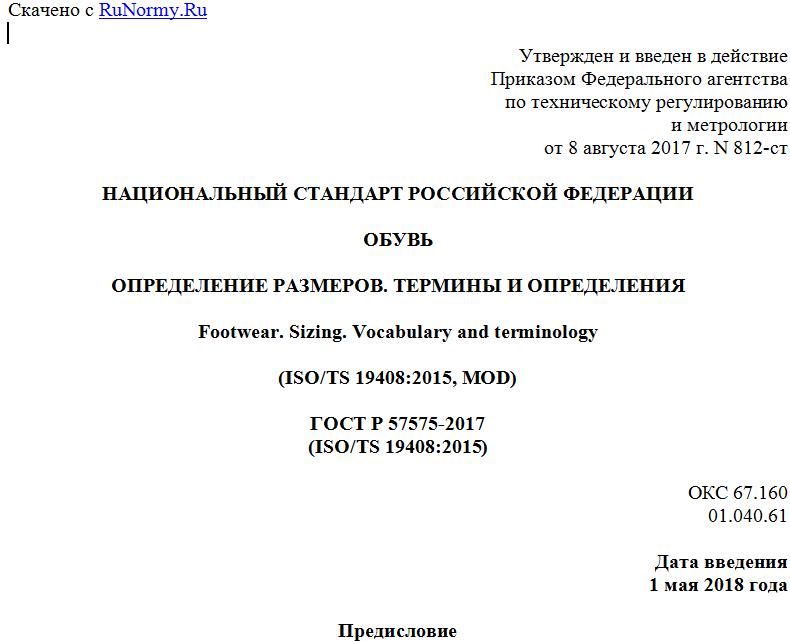

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБУВЬ
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Footwear. Sizing. Vocabulary and terminology
(ISO/TS 19408:2015, MOD)
ГОСТ Р 57575-2017
(ISO/TS 19408:2015)
ОКС 67.160
01.040.61
Дата введения
1 мая 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 августа 2017 г. N 812-ст
4 Настоящий стандарт модифицирован по отношению к международному документу ISO/TS 19408:2015 "Обувь. Определение размеров. Словарь и терминология" (ISO/TS 19408:2015 "Footwear - Sizing - Vocabulary and terminology", MOD) путем изменения отдельных ссылок, которые в тексте выделены курсивом
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Август 2018 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт дает определения терминам, обычно используемым для измерения стопы, обувных колодок и определения размеров обуви.
Настоящий стандарт является дополнением ГОСТ 23251.
Термин "обувь" применим ко всем ее видам.
2 Термины и определения
2.1 Параметры стопы и размеры обуви
2.1.1 Центральная линия стопы (central line of foot): Линия, соединяющая ортогональные проекции на горизонтальную плоскость максимально выступающих точек пяточного закругления и носочной части стопы.
Примечание 1 - См. рисунок A.1 c), d) и рисунок A.5 a) и b).
Примечание 2 - Существует два метода для определения точки в носочной части:
- метод 1: на конце второго пальца;
- метод 2: на линии, проходящей через середину максимальной ширины следа в носочно-пучковой части стопы (2.1.15)).
2.1.2 декоративный припуск (design allowance): Дополнительный припуск к функциональной длине обуви (2.1.3) в носочной части.
Примечание - См. рисунок A.2.
2.1.3 функциональная длина обуви (effective shoe length): Длина стопы (2.1.4) с функциональным припуском в носочной части (2.2.16).
Примечание - См. рисунки A.2 и A.3.
2.1.4 длина стопы (foot length): Максимальное расстояние между ортогональными проекциями на горизонтальную плоскость максимально выступающей точки пяточного закругления и точки самого выступающего пальца в положении, когда человек босиком или в тонких, не влияющих на размер стопы носках, стоит таким образом, что масса его тела равномерно распределена на обе ступни.
Примечание - Существуют различные методы определения длины стопы:
- метод 1: измерение по касательной к внутренней стороне стопы (2.1.6) (см. рисунок A.1 a) и b);
- метод 2: измерение параллельно центральной линии стопы (2.1.1). Два метода определения центральной линии (метод 2a и 2b) представлены на рисунках A.1 a), c) и d).
2.1.5 высота каблука обуви (heel height of shoe): Высота, измеренная как расстояние от крайней верхней точки задней части каблука обуви до плоскости опоры (пола, земли).
Примечание 1 - См. рисунок A.3.
Примечание 2 - Высота каблука за вычетом толщины подошвы в носочной части эквивалентна высоте приподнятости пяточной части колодки (2.2.6) (см. рисунок A.8).
2.1.6 касательная к внутренней стороне стопы (inside tangent): Вертикальная плоскость, касающаяся с внутренней стороны стопы крайних точек выпуклостей пяточной части и первого плюснефалангового сустава.
Примечание - См. рисунок A.1 b) и рисунок A.5.
2.1.7 точка подъема стопы (instep point of foot): Точка пересечения вертикальной плоскости на определенном процентном отрезке длины стопы с верхней (тыльной) поверхностью стопы.
Примечание 1 - См. рисунок A.16.
Примечание 2 - Существуют различные процентные величины для моделирования вертикальной плоскости:
- метод 1: 50% длины стопы;
- метод 2: 55% длины стопы.
2.1.8 обхват стопы в носочно-пучковой части/анатомический обхват стопы в пучках (joint girth of the foot/anatomic ball girth of the foot): Обхват стопы в вертикальной плоскости вокруг плюснефаланговых суставов.
Примечание 1 - Измерение выполняют в тех же условиях, что и измерение длины стопы (2.1.4).
Примечание 2 - См. рисунок A.4.
2.1.9 интервал между смежными размерами (length grading interval): Разность между смежными полными размерами обуви.
2.1.10 линейная ширина (стопы, колодки) [linear width (of the foot, of the last)]: Максимальное расстояние o между ортогональными проекциями на горизонтальную плоскость максимально выступающих наружных точек выпуклостей первого и пятого плюснефаланговых суставов стопы (см. рисунок A.12) или соответствующих точек колодки.
Примечание - Измерения выполняют в тех же условиях, что и измерение длины стопы (2.1.4). Существует два метода маркирования точек первого и пятого плюснефаланговых суставов:
- метод 1: касательная к внутренней стороне стопы (2.1.6) и параллельная ей линия, касающаяся точки выпуклости пятого плюснефалангового сустава [см. рисунок A.5 a)];
- метод 2: линии, параллельные центральной линии стопы (2.1.1) и касающиеся двух точек [см. рисунок A.5 b)].
2.1.11 размер обуви (shoe size): Обозначение маркировки обуви или колодки, соответствующей определенной длине стопы (2.1.4), в любой из установленных систем определения размера обуви.
2.1.12 полнота обуви (shoe width): Маркировка, соответствующая определенному обхвату стопы или колодки в пучках.
Примечание - Обозначение может быть буквенным, например A, B, C, или числовым, например 1, 2, 3.
2.1.13 мерочная ширина стопы (или линейная ширина) [stick width of the foot (or linear width)]: Расстояние между ортогональными проекциями на горизонтальную плоскость крайних точек первого и пятого плюснефаланговых суставов.
Примечание - См. рисунок A.12.
Примечание - Измерение выполняют в таких же условиях, как измерение длины стопы (2.1.4). Существует два метода маркирования точек первого и пятого плюснефаланговых суставов:
- метод 1: касательная к внутренней стороне стопы (2.1.6) и параллельная ей линия, касающаяся точки выпуклости пятого плюснефалангового сустава [см. рисунок A.5 a)];
- метод 2: линии, параллельные центральной линии стопы (2.1.1.) и касающиеся двух указанных точек. Два существующих метода определения центральной линии стопы [см. рисунки A.5 a) и b)].
2.1.14 классификация по полноте (width grading interval): Разность между полнотой в пределах одного размера обуви или от размера к размеру.
2.1.15 ширина следа в носочно-пучковой части стопы (tread width of ball area of foot): Расстояние b между ортогональными проекциями на горизонтальную плоскость точек максимально выступающих частей первого и пятого плюснефаланговых суставов стопы, касающейся опоры (пола, земли).
Примечание - См. рисунки A.5 и A.12.
2.1.16 длинный обхват стопы через пятку (long heel girth of foot): Обхват, проходящий через точку подъема стопы (2.1.7) и точку касания задней части пятки плоскости опоры (пола, земли), на которой стоит нога.
Примечание - См. рисунок A.16.
2.1.17 обхват лодыжки (ankle girth): Наименьший поперечный обхват i голени выше щиколотки.
Примечание - См. рисунок A.16.
2.1.18 обхват голени (calf girth): Наибольший поперечный обхват u в области икроножной мышцы голени.
Примечание - См. рисунок A.16.
2.1.19 обхват под коленом (under knee girth): Наименьший поперечный обхват w под коленом выше голени.
Примечание - См. рисунок A.16.
2.1.20 короткий обхват стопы через пятку (short heel girth of foot): Наименьший обхват t1 вокруг стопы, проходящий через точку касания задней части пятки
