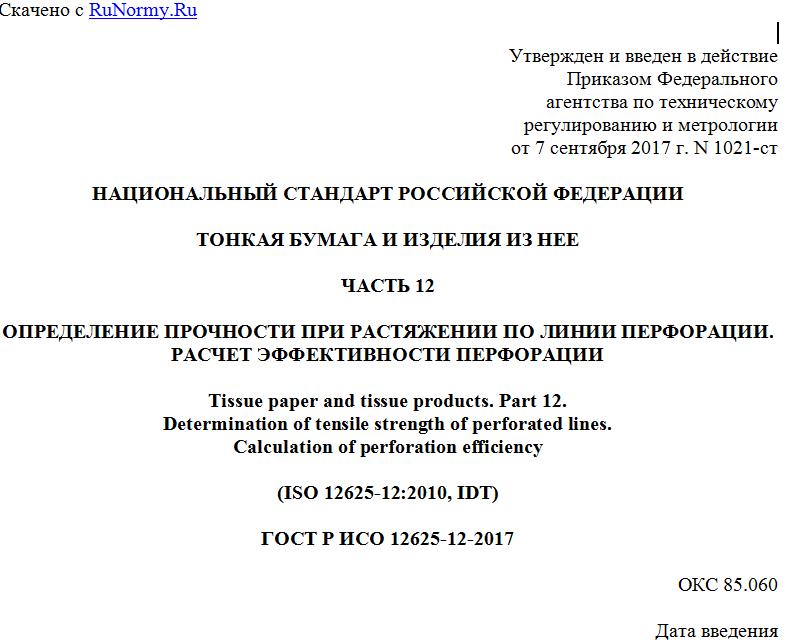

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 сентября 2017 г. N 1021-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТОНКАЯ БУМАГА И ИЗДЕЛИЯ ИЗ НЕЕ
ЧАСТЬ 12
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ ПРИ РАСТЯЖЕНИИ ПО ЛИНИИ ПЕРФОРАЦИИ.
РАСЧЕТ ЭФФЕКТИВНОСТИ ПЕРФОРАЦИИ
Tissue paper and tissue products. Part 12.
Determination of tensile strength of perforated lines.
Calculation of perforation efficiency
(ISO 12625-12:2010, IDT)
ГОСТ Р ИСО 12625-12-2017
ОКС 85.060
Дата введения
1 марта 2018 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения" на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 сентября 2017 г. N 1021-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 12625-12:2010 "Тонкая бумага и изделия из нее. Часть 12. Определение прочности при растяжении по линии перфорации. Расчет эффективности перфорации" (ISO 12625-12:2010 "Tissue paper and tissue products - Part 12: Determination of tensile strength of perforated lines - Calculation of perforation efficiency", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Как правило, тонкие бумаги, а также изделия из нее, такие как туалетная бумага и кухонные полотенца имеют линии перфорации, позволяющие отделять листы из рулона тонкой бумаги. Они используются после разделения двух последовательных листов по линии перфорации.
В связи с этим важно знать эффективность перфорации. Прочность по линии перфорации должна быть такой, чтобы не нарушить межслоевую прочность и обеспечить легкий отрыв листов из рулона.
В зависимости от типа продукции усилие по разделению листов может прилагаться перпендикулярно к линии перфорации или в направлении линии перфорации.
Настоящая часть ИСО 12625 подготовлена для применения стандарта к тонкой бумаге и продукции из тонкой бумаги. Эта часть устанавливает процедуру определения эффективности перфорации, основанной на методе, описанном в ИСО 12625-4 для определения прочности при растяжении тонкой бумаги и продукции из тонкой бумаги.
1. Область применения
Настоящий стандарт устанавливает метод испытания для определения прочности при растяжении по линии перфорации тонкой бумаги с постоянной скоростью растяжения. При этом используется аппаратура с постоянной скоростью растяжения.
Метод распространяется только для измерения прочности при растяжении в машинном направлении тонкой бумаги с поперечно направленной перфорацией.
Данный метод используется для расчета эффективности перфорации.
Определение контрастностей и включений в тонкой бумаге и изделий из нее может быть проведено в соответствии с ИСО 15755.
Для определения влажности тонкой бумаги и изделий из тонкой бумаги может быть применен ИСО 287.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 186, Paper and board - Sampling to determine average quality (Бумага и картон. Отбор проб для определения среднего качества)
ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples (Бумага, картон и волокнистые полуфабрикаты. Стандартная атмосфера для кондиционирования и испытания и методика контроля за атмосферой и условиями кондиционирования образцов)
ISO 536, Paper and board - Determination of grammage (Бумага и картон. Определение массы)
ISO 1924-2, Paper and board - Determination of tensile properties - Part 2: Constant rate of elongation method (20 mm/min) [Бумага и картон. Определение прочности при растяжении. Часть 2: Метод с применением постоянной скорости удлинения (20 мм/мин)]
ISO 7500-1, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Verification and calibration of the force-measuring system (Материалы металлические. Проверка машин для статистических одноосных испытаний. Часть 1. Машины для испытания на растяжение/сжатие. Проверка и калибрование системы измерения усилия)
ISO 12625-1, Tissue paper and tissue products - Part 1: General guidance on terms (Тонкая бумага и изделия из нее. Часть 1. Общее руководство по терминам)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 прочность при растяжении S (tensile strength): Максимальное растягивающее усилие на единицу ширины, которое в условиях испытания выдерживает испытуемый образец до разрыва.
3.2 эффективность перфорации Ep (perforation efficiency): Отношение прочности при растяжении образца с линией перфорации к прочности при растяжении образца без перфорации.
Примечание 1 - Эффективность перфорации выражается в процентах.
Примечание 2 - Высокая эффективность перфорации соответствует наиболее легкому разрыву образца.
3.3 поперечная связь (tie bar): Неразрезанная зона перфорации.
4. Сущность метода
Сущность метода заключается в растяжении до разрыва с постоянной скоростью удлинения образца тонкой бумаги или изделия из нее заданных размеров с линией перфорации с использованием аппаратуры для испытаний на растяжение с измерением и регистрацией растягивающего усилия в зависимости от удлинения данного образца.
На основе полученных данных рассчитывают прочность при растяжении.
Для определения эффективности перфорации проводят измерения как на тонкой бумаге с перфорацией, так и без перфорации.
5. Аппаратура
5.1 Машина для испытания на растяжение
Машина для испытания на растяжение должна соответствовать ИСО 1924-2 и обладать способностью к растяжению образца тонкой бумаги или изделия из нее заданных размеров при постоянной скорости удлинения (50 +/- 2) мм/мин и регистрировать растягивающее усилие в зависимости от удлинения.
Силоизмерительная система должна измерять нагрузки с точностью +/- 1% показания или +/- 0,05 Н независимо от величины показателя. Система должна быть калибрована и проверена в соответствии с требованиями ИСО 7500-1.
5.2 Зажимы растягивающих установок
Оборудование, предназначенное для испытания на растяжение должно быть оснащено двумя зажимами шириной не менее 50 мм. Каждый зажим должен быть сконструирован таким образом, чтобы надежно удерживать образец не разрушая его, вдоль прямой линии по всей ширине образца (линия зажимания) и иметь средство регулирования зажимного усилия.
Зажимы должны захватывать образец для испытания между цилиндрической и плоской поверхностью, при этом плоскость образца должна располагаться тангенциально к цилиндрической поверхности. Могут использоваться другие типы зажимов, если существует гарантия того, что образец не выскользнет, и не окажется, каким-либо образом поврежден в ходе испытания.
Расстояние между линиями зажима (испытуемая длина) должно составлять (100 +/- 1) мм. В случаях, когда расстояние между линиями перфорации на испытуемом изделии меньше чем 100 мм и нет возможности получить испытуемый образец длиной 150 мм (как требуется в 8.1), содержащий только одну перфорационную линию, может быть использован испытуемый образец длиной (50 +/- 1) мм. Это отклонение от установленной методики должно быть отмечено в отчете.
5.3 Режущий инструмент
Режущий инструмент должен удовлетворять требованиям ИСО 536 и обеспечивать испытуемые образцы шириной (50,0 +/- 0,5) мм без дефектов, ровные и с параллельными краями.
6. Отбор проб
Отбор проб для испытаний партии образцов проводят по ИСО 186. При проведении испытаний другого типа пробы, отбор проводят таким образом, чтобы образцы были представительны для всей пробы.
7. Кондиционирование
Образцы кондиционируют по ИСО 187, если не согласовано иначе между заинтересованными сторонами, и держат их в стандартных условиях в течение всего испытания.
8. Подготовка образцов к испытанию
8.1 Размеры
8.1.1 Испытуемые образцы без линии перфорации
Испытуемые образцы без линии перфорации должны быть (50 +/- 0,5) мм шириной и не менее 150 мм длиной, не иметь перфорацию и дефекты. За исключением
