"ГОСТ Р МЭК 61003-1-2017. Национальный стандарт Российской Федерации. Системы управления промышленным процессом. Приборы с аналоговыми входами и выходами с двумя или несколькими устойчивыми состояниями. Часть 1. Методы оценки рабочих характеристик"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

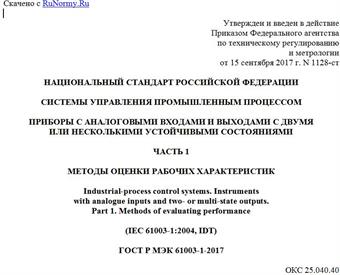

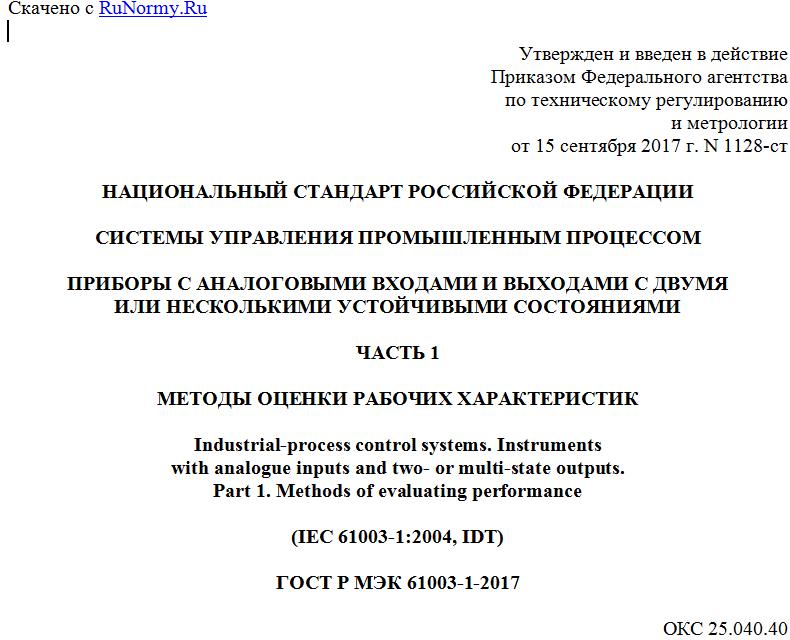

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 сентября 2017 г. N 1128-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ УПРАВЛЕНИЯ ПРОМЫШЛЕННЫМ ПРОЦЕССОМ

ПРИБОРЫ С АНАЛОГОВЫМИ ВХОДАМИ И ВЫХОДАМИ С ДВУМЯ
ИЛИ НЕСКОЛЬКИМИ УСТОЙЧИВЫМИ СОСТОЯНИЯМИ

ЧАСТЬ 1

МЕТОДЫ ОЦЕНКИ РАБОЧИХ ХАРАКТЕРИСТИК

Industrial-process control systems. Instruments
with analogue inputs and two- or multi-state outputs.
Part 1. Methods of evaluating performance

(IEC 61003-1:2004, IDT)

ГОСТ Р МЭК 61003-1-2017

ОКС 25.040.40
35.240.50

Дата введения
1 сентября 2018 года

Предисловие

1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением дополнительного профессионального образования "Новая Инженерная Школа" (НОЧУ "НИШ") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 65, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 306 "Измерения и управление в промышленных процессах"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 сентября 2017 г. N 1128-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61003-1:2004 "Системы управления промышленным процессом. Приборы с аналоговыми входами и выходами с двумя или несколькими устойчивыми состояниями. Часть 1. Методы оценки рабочих характеристик" (IEC 61003-1:2004 "Industrial-process control systems - Instruments with analogue inputs and two- or multi-state outputs - Part 1: Methods of evaluating performance", IDT).
Международный стандарт разработан Техническим комитетом МЭК ТК 65 "Измерение, управление и автоматизация в промышленных процессах".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Методы оценки, приведенные в настоящем стандарте, предназначены для применения изготовителями при определении рабочих характеристик выпускаемой продукции, а также потребителями и независимыми испытательными организациями при проверке соответствия техническим условиям изготовителя.
В настоящем стандарте условия испытания, например диапазон температур окружающей среды и параметры источника электропитания, представляют те условия, которые, как правило, возникают в процессе эксплуатации. Соответственно, приведенные в настоящем стандарте значения для характеристик следует применять в тех случаях, когда изготовитель не указал иное.
Испытания, приведенные в настоящем стандарте, не обязательно являются достаточными для приборов, разработанных специально для нестандартных тяжелых условий эксплуатации. И наоборот, ограниченная серия испытаний может подходить для приборов, предназначенных для эксплуатации в более узком диапазоне условий.
Следует отметить необходимость тесного взаимодействия между оценивающей организацией и изготовителем. При выборе программы испытаний необходимо учитывать технические требования изготовителя, предъявляемые к прибору. Кроме того, изготовителю должно быть предложено прокомментировать программу и результаты испытаний. Комментарии по результатам испытаний должны быть включены в отчет, выпускаемый испытательной организацией.

1 Область применения

Настоящий стандарт применим к пневматическим и электрическим приборам для промышленных процессов, использующим измеряемые величины, которые являются непрерывными сигналами в соответствии с МЭК 60382 или МЭК 60381-1. Другим входным значением, то есть значением уставки, может быть механический (положение, сила и т.д.) или стандартный сигнал.
Необходимо отметить, что испытания, приведенные в настоящем стандарте, могут применяться к приборам, которые имеют другие непрерывные измеряемые величины, если на такие различия имеется разрешение.
Данные приборы могут применять в качестве контроллеров, переключателей для сигнализации или в других подобных целях.
Настоящий стандарт не распространяется на приборы с обратной связью.
Проблемы электронной безопасности могут оказывать влияние только на незначительное число изделий, попадающих под действие настоящего стандарта. Поэтому в настоящем стандарте таким проблемам безопасности внимание не уделяется.
Настоящий стандарт предназначен для определения единообразных методов испытания при оценке рабочих характеристик приборов промышленных процессов с аналоговыми измеряемыми величинами и выходами с двумя или несколькими устойчивыми состояниями.
Вопросы, не относящиеся к рабочим характеристикам, перечислены в разделе 10.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая изменения).
IEC 60050-351:1998, International Electrotechnical Vocabulary (IEV) - Part 351: Automatic control [Международный электротехнический словарь (IEV). Часть 351. Автоматическое управление]
IEC 60381-1:1982, Analogue signals for process control systems - Part 1: Direct current signals (Аналоговые сигналы систем управления технологическими процессами. Часть 1. Сигналы постоянного тока)
IEC 60382:1991, Analogue pneumatic signals for process control systems (Аналоговые пневматические сигналы систем управления технологическими процессами)
IEC 61010-1:2001, Safety requirements for electrical equipment for measurement, control and laboratory use - Part 1: General requirements (Требования по безопасности электрооборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования)
IEC 61298-1:1995, Process measurement and control devices - General methods and procedures for evaluating performance - Part 1: General considerations (Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 1. Общие положения)
IEC 61298-2:1995, Process measurement and control devices - General methods and procedures for evaluating performance - Part 2: Tests under reference conditions (Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 2. Испытания при нормальных условиях)
IEC 61298-3:1998, Process measurement and control devices - General methods and procedures for evaluating performance - Part 3: Tests for the effects of influence quantities (Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 3. Испытания на воздействие влияющих факторов)
IEC 61298-4:1995, Process measurement and control devices - General methods and procedures for evaluating performance - Part 4: Evaluation report content (Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 4. Содержание отчета об оценке)
IEC 61326:2002, Electrical equipment for measurement, control and laboratory use - EMC requirements (Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости)

3 Термины и определения

В настоящем стандарте применены термины по МЭК 60050-351, МЭК 61298-1, МЭК 61298-2, МЭК 61298-3, МЭК 61298-4, а также следующие термины с соответствующими определениями:
3.1 точка переключения x1, x2 (switching point x1, x2): Измеряемое значение (при входном сигнале, меняющемся в сторону увеличения или уменьшения), при котором выходной сигнал y меняет свое состояние с одного на другое.
3.2 прибор с двумя устойчивыми состояниями (two-state instrument): Действие показано на рисунке 1, где x - это значение входной переменной, а y - значение выходного сигнала.
Прибор с двумя устойчивыми состояниями и одной парой точек переключения x1, и x2 (x2 больше, чем x1) имеет следующие зависимости:

y = y1 для x < x1;

y = y2 для x > x2.

Для x1 < x < x2 значение y может быть равно y1 или y2.
Это может быть y1, если последняя пройденная x точка переключения была x1.
Это может быть y2, если последняя пройденная x точка переключения была x2.
3.3 прибор с несколькими устойчивыми состояниями (multi-state instrument): Прибор с несколькими устойчивыми состояниями (см. раздел 7 и рисунок 4) имеет n возможных выходных значений и n-1 пар точек переключения. Каждая пара точек переключения может быть исследована с помощью методики, приведенной для прибора с двумя устойчивыми состояниями.
3.4 разность переключения Xsd (switching differential Xsd): Разность между точкой переключения x2 с измеряемым значением, меняющимся в сторону увеличения, и точкой переключения x1 с измеряемым значением, меняющимся в сторону уменьшения.
3.5 прибор без разности переключения (instrument with no switching differential): Этот вариант принято считать особым случаем, при котором разность обращается в ноль.
3.6 средняя точка переключения xm (mean switching point xm): Среднее значение точек переключения при изменении в сторону увеличения и в сторону уменьшения.
3.7 диапазон переключения Xsr (switching range Xsr): В приборе с несколькими устойчивыми состояниями диапазон измеряемых значений, соответствующий крайним точкам переключения.
3.8 уставка w (эталонная входная переменная) [set point w (reference input variable]: Точка (значение), в которой, как предполагается, должно произойти переключение (при указанных x2 или x1).

4 Общие условия испытаний
