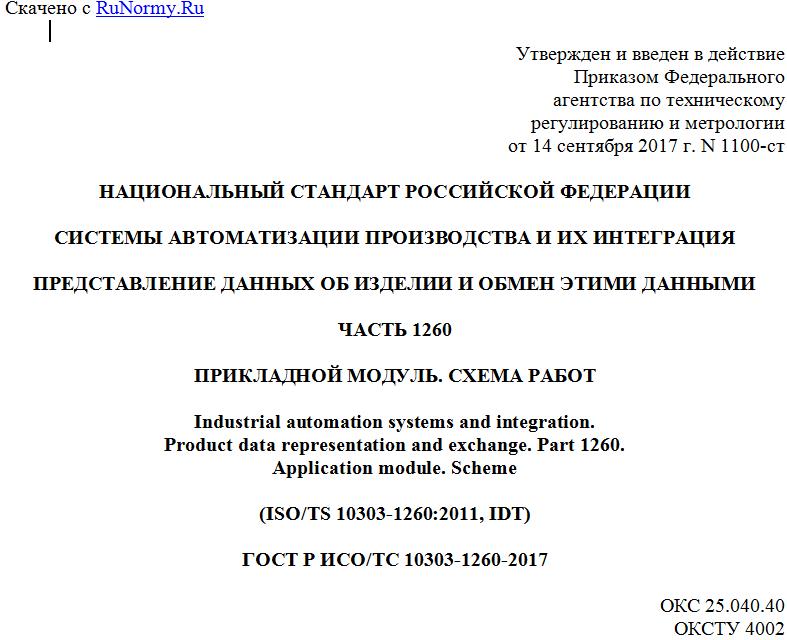

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1260
ПРИКЛАДНОЙ МОДУЛЬ. СХЕМА РАБОТ
Industrial automation systems and integration.
Product data representation and exchange. Part 1260.
Application module. Scheme
(ISO/TS 10303-1260:2011, IDT)
ГОСТ Р ИСО/ТС 10303-1260-2017
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 июля 2019 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 сентября 2017 г. N 1100-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1260:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1260. Прикладной модуль. Схема работ" (ISO/TS 10303-1260:2011, Industrial automation systems and integration - Product data representation and exchange - Part 1260: Application module: Scheme, IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, он является также основой для реализации и совместного доступа к базам данных об изделиях и организации долгосрочного использования и архивирования.
Настоящий стандарт специфицирует прикладной модуль для представления данных, используемых в определении планов и расписаний. Возможны разные варианты - от простого перечня того, что требуется сделать, без упорядочения и задания сроков до подробного плана с датами, зависимостями и порядком пунктов.
Использование термина "схема" охватывает планы, расписания и даже простые списки, такие как список ремонтных работ, которые еще предстоит начать. Множество таких схем создается в процессе конструирования, закупки, развертывания и обслуживания сложных систем, таких как авиационные и военно-морские соединения.
В настоящем стандарте предоставляются средства для описания планов в том же виде, который обеспечивается инструментами планирования. Цель плана и предназначение каждого пункта плана зависят от окружающей деловой среды. Настоящий стандарт позволяет вводить обозначение плана или расписания и вносить пункты плана или расписания.
Схема работ может быть связана с другими схемами работ. Примером является отклонение подробного плана от общей схемы работ. Схема работ может быть связана с пунктом схемы. Примером является определение подробной схемы, соответствующей пункту общей схемы.
Во второе издание настоящего стандарта включены перечисленные в приложении F.2 изменения первого издания.
В разделе 1 настоящего стандарта определена область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области, используя принятую в ней терминологию.
В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Схема работ". В область применения настоящего стандарта входят:
- обозначение схем работ;
- обозначение пунктов схемы работ;
- связь даты и времени со схемами работ и пунктами схем работ;
- определение отношений между пунктами в схеме работ, включая последовательность и зависимость;
- определение отношений между схемами работ;
- определение связей между пунктами схем работ и схемами работ, раскрывающими эти пункты.
В область применения настоящего стандарта не входят:
- определение подробных действий, соответствующих пункту плана или схемы работ;
Примечание - Возможность описывать процедуры выполняемых действий предоставлена в прикладном модуле 'task_specification'.
- выделение ресурсов для пункта плана или схемы работ.
Примечание - Возможность описывать ресурсы выполняемых действий предоставлена в прикладном модуле 'task_specification'.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)
ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)
ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 41. Интегрированные обобщенные ресурсы. Основополагающие принципы описания и сопровождения изделия)
ISO/TS 10303-1013, Industrial automation systems and integration - Product data representation and exchange - Part 1013: Application module: Person organization assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1013. Прикладной модуль. Задание сотрудника и организации)
ISO/TS 10303-1014, Industrial automation systems and integration - Product data representation and exchange - Part 1014: Application module: Date time assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1014. Прикладной модуль. Задание даты и времени)
ISO/TS 10303-1021, Industrial automation systems and integration - Product data representation and exchange - Part 1021: Application module: Identification assignment (Системы промышленной автоматизации и интеграция. Представление данных об изделии и обмен данными. Часть 1021. Прикладной модуль. Задание обозначения)
ISO/TS 10303-1049, Industrial automation systems and integration - Product data representation and exchange - Part 1049: Application module: Activity method (Системы промышленной автоматизации и интеграция. Представление данных об изделии и обмен данными. Часть 1049. Прикладной модуль. Способ выполнения действия)
ISO/TS 10303-1065, Industrial automation systems and integration - Product data representation and exchange - Part 1065: Application module: Time interval (Системы промышленной автоматизации и интеграция. Представление данных об изделии и обмен данными. Часть 1065. Прикладной модуль. Интервал времени)
ISO/TS 10303-1249, Industrial automation systems and integration - Product data representation and exchange - Part 1249: Application module: Activity method assignment (Системы промышленной автоматизации и интеграция. Представление данных об изделии и обмен данными. Часть 1249. Прикладной модуль: Задание способа выполнения действия)
ISO/TS 10303-1365, Industrial automation systems and integration - Product data representation and exchange - Part 1365: Application module: Time interval assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1365. Прикладной модуль. Задание интервала времени)
3 Термины, определения и сокращения
3.1 Термины и определения
3.1.1 Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- прикладной модуль (application module);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
