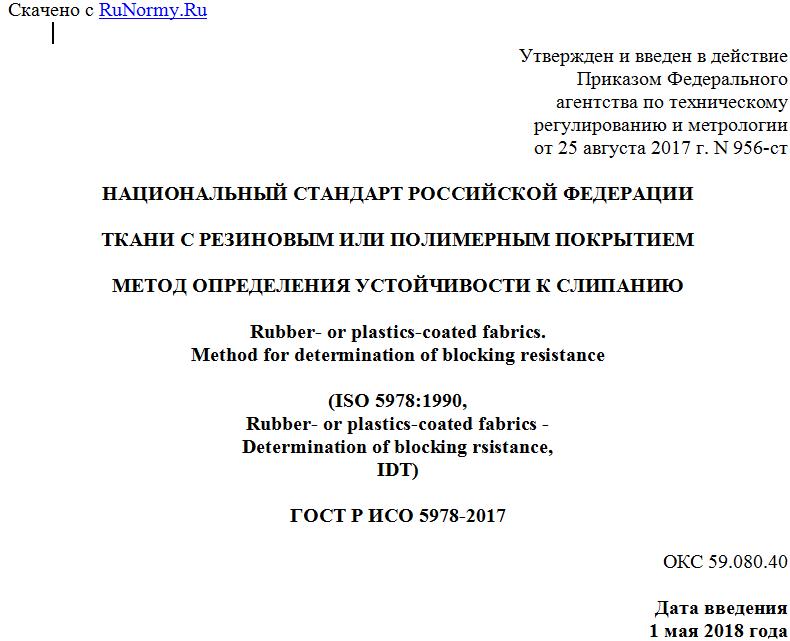

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 августа 2017 г. N 956-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТКАНИ С РЕЗИНОВЫМ ИЛИ ПОЛИМЕРНЫМ ПОКРЫТИЕМ
МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ К СЛИПАНИЮ
Rubber- or plastics-coated fabrics.
Method for determination of blocking resistance
(ISO 5978:1990,
Rubber- or plastics-coated fabrics -
Determination of blocking rsistance,
IDT)
ГОСТ Р ИСО 5978-2017
ОКС 59.080.40
Дата введения
1 мая 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 412 "Продукция текстильной и легкой промышленности"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2017 г. N 956-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 5978:1990 "Ткани с резиновым или полимерным покрытием. Определение устойчивости к слипанию" (ISO 5978:1990 "Rubber- or plastics-coated fabrics - Determination of blocking resistance", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод определения устойчивости к слипанию тканей с резиновым и полимерным покрытием.
Данный метод применим в большинстве случаев. Если необходимо использовать условия, отличные от установленных, они должны быть взаимно согласованы между партнерами по договору и обязательно отражены в протоколе испытаний.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированной ссылки применяют только указанное издание.
ISO 2231:1989 Rubber- or plastics-coated fabrics - Standard atmospheres for conditioning and testing (Ткани с резиновым или полимерным покрытием. Стандартные условия для кондиционирования и испытания)
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 слипание (blocking): Непредусмотренная адгезия между материалами (определение по [1]).
4 Аппаратура и материалы
4.1 Стеклянные пластинки размерами приблизительно 150 x 150 x 3 мм.
4.2 Гиря массой 5,0 кг.
4.3 Печь с циркуляцией воздуха такого размера, чтобы объем собранного образца не превышал 10% свободного пространства в печи.
Должно быть соблюдено условие для размещения собранных образцов на полках с тем, чтобы они располагались на расстоянии не менее 50 мм друг от друга или от стенок печи.
Природа источника нагревания может быть различной, но сам источник должен быть размещен в зоне поступления воздуха в печь.
Должны быть соблюдены условия циркуляции воздуха через печь с такой скоростью, чтобы обеспечить как минимум шестикратную смену воздуха в течение часа.
Температура печи должна термостатически регулироваться для поддержания температуры собранных образцов в пределах +/- 2 °C от заданной.
При необходимости предотвращения перегрева и образования мертвого пространства следует использовать дефлекторы.
5 Временной интервал между изготовлением и испытанием
5.1 Минимальный временной интервал между изготовлением исследуемого материала и испытанием должен составлять не менее 16 ч.
5.2 Для сравнительных испытаний максимальное время между изготовлением материала и испытанием должно составлять четыре недели.
5.3 При испытании материала время между изготовлением и испытанием материала, по возможности, не должно превышать трех месяцев. В других случаях испытания должны быть проведены в течение двух месяцев от даты получения материала заказчиком.
6 Пробы и образцы для испытаний
6.1 Пробы берут на расстоянии не менее 1 м от конца рулона.
6.2 От каждой пробы подготавливают и испытывают шесть образцов размерами 150 x 150 мм.
6.3 Образцы для испытаний должны быть представительными для испытуемого материала. Их берут по всей рабочей ширине пробы, вырезая с краем, параллельным продольной оси пробы.
Продольное и поперечное направления отмечают на образцах для испытаний.
7 Кондиционирование образцов для испытаний
Образцы для испытаний кондиционируют в стандартных атмосферных условиях по ИСО 2231.
8 Порядок проведения испытаний
8.1 Размещают образцы для испытаний парами, изнаночная сторона к изнаночной и лицевая к лицевой, и изнаночная к лицевой, формируя квадратный штабель со стороной 150 мм. Помещают собранный таким образом образец между двумя стеклянными пластинками (4.1). На верхнюю пластину кладут гирю массой 5 кг таким образом, чтобы обеспечить равномерное распределение давления.
8.2 Собранный образец выдерживают в печи (4.3) в течение 3 ч при температуре (70 +/- 2) °C.
8.3 В конце периода испытания удаляют собранный образец из печи, снимают стеклянные пластинки и дают возможность остыть в течение 1. Затем аккуратно отделяют собранные вместе испытуемые образцы друг от друга и изучают слипание или отслаивание покрытий.
8.4 Оценивают устойчивость каждого испытуемого образца к слипанию по шкале, приведенной ниже:
- 1 - "отсутствие слипания": покрытые поверхности разделяются без каких-либо признаков слипания;
- 2 - "незначительное слипание": при разделении имеет место отдельное слипание покрытых поверхностей без разрушения покрытия;
- 3 - "слипание": покрытые поверхности трудно разделить, и в процессе разделения покрытие целиком или частично удаляется.
9 Протокол испытаний
Протокол испытаний должен включать следующую информацию:
a) ссылку на настоящий стандарт;
b) все подробности, необходимые для идентификации пробы;
c) используемые условия кондиционирования (см. раздел 7);
d) суммарную массу собранного образца для испытаний;
e) рейтинг устойчивости к слипанию по 8.4;
f) любое отклонение от установленной процедуры.
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ И МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта Степень соответствия Обозначение и наименование соответствующего национального, межгосударственного стандарта
ISO 2231:1989 IDT ГОСТ 29062-91 (ИСО 2231-89) "Ткани с резиновым или пластмассовым покрытием. Стандартные условия кондиционирования и испытания"
Примечание - В настоящей таблице использовано следующее условное обозначения степени соответствия стандартов: - IDT - идентичные стандарты.
Для просмотра документа целиком скачайте его >>>
