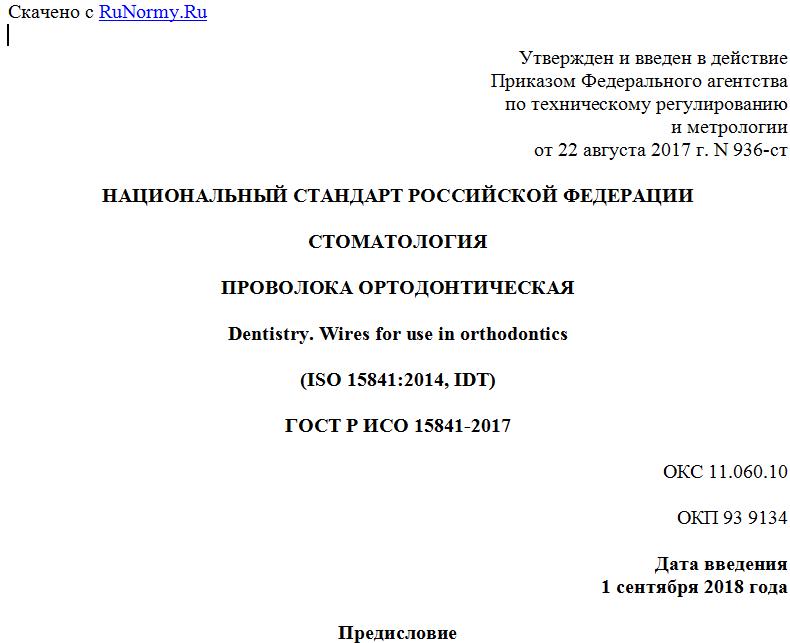

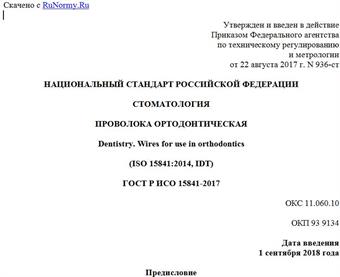

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 августа 2017 г. N 936-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТОМАТОЛОГИЯ
ПРОВОЛОКА ОРТОДОНТИЧЕСКАЯ
Dentistry. Wires for use in orthodontics
(ISO 15841:2014, IDT)
ГОСТ Р ИСО 15841-2017
ОКС 11.060.10
ОКП 93 9134
Дата введения
1 сентября 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Центральный научно-исследовательский институт стоматологии и челюстно-лицевой хирургии" Министерства здравоохранения Российской Федерации (ФГБУ "ЦНИИСиЧЛХ" Минздрава России) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 279 "Стоматология"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2017 г. N 936-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15841:2014 "Стоматология. Проволока ортодонтическая" (ISO 15841:2014 "Dentistry - Wires for use in orthodontics", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает технические требования к проволоке, используемой в несъемных и съемных ортодонтических аппаратах, и методы ее испытаний. Стандарт распространяется на предварительно изготовленные ортодонтические дуги и не включает пружины и другие предварительно изготовленные изделия.
Настоящий стандарт устанавливает требования к физическим и механическим свойствам ортодонтической проволоки, методам их определения, а также требования к упаковке и маркировке.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 1942, Dentistry - Vocabulary (Стоматология. Словарь)
ISO 6892-1, Metallic materials - Tensile testing - Part 1: Method of test at room temperature (Металлические материалы. Испытание на растяжение. Часть 1. Метод испытания при комнатной температуре)
ASTM F 2082, Standard Test Method for Determination of Transformation Temperature of Nickel-Titanium Shape Memory Alloys by Bend and Free Recovery (Стандартный метод испытания для определения температурного перехода никель-титановых сплавов с памятью формы посредством изгиба и свободного восстановления)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями по ИСО 1942:
3.1 конечная температура аустенита Taf (austenite-finish temperature): Температура, при которой в сплаве завершается превращение низкотемпературной мартенситной фазы в высокотемпературную аустенитную фазу.
3.2 величина отклонения усилия (force deflection rate), Н/мм: Приращение нагрузки на единицу деформации в пропорциональной области (например, при испытании на изгиб).
3.3 идентификационный код (descriptor): Код для определения номинальных размеров в тысячных долях дюйма (единицы измерения не указывают) в соответствии с принятыми в ортодонтической практике обозначениями.
3.4 диагональ (diagonal): Наибольший размер поперечного сечения прямоугольной проволоки.
Примечание 1 - См. рисунок 1.
1 - диагональ; 2 - высота; 3 - ширина
Рисунок 1 - Размеры поперечного сечения проволоки
3.5 многожильная проволока (multistrand wire): Ортодонтическая проволока, изготовленная из двух или более отдельных нитей, которая может быть витой, плетеной или коаксиальной.
3.6 величина отклоняющего усилия при изгибе при постоянном прогибе 0,1 мм FS(0,1) (offset bending force): Усилие, измеренное при постоянном прогибе 0,1 мм, при испытании на изгиб.
3.7 высота (height): Наименьший размер поперечного сечения прямоугольной проволоки.
Примечание 1 - См. рисунок 1.
3.8 ширина (width): Больший размер поперечного сечения прямоугольной проволоки.
Примечание 1 - См. рисунок 1.
4 Классификация
В настоящем стандарте проволока подразделяется по ее упругости на типы:
- тип 1: проволока характеризуется линейно-упругой зависимостью при разгружении при температурах до 50 °C;
- тип 2: проволока характеризуется нелинейно-упругой зависимостью при разгружении при температурах до 50 °C.
5 Требования
5.1 Общие положения
Производитель проволоки должен указать на упаковке следующие ее свойства, которые при проведении испытания в соответствии с методами, описанными в разделе 6, должны находиться в пределах указанных диапазонов.
5.2 Размеры
Каждый размер поперечного сечения проволоки (диаметр, ширина, высота и диагональ, при необходимости) должен быть указан с точностью до 0,01 мм. Для многожильной проволоки должны быть указаны внутренние размеры трубки, в которую непосредственно помещена проволока.
5.3 Конечная температура аустенита
Для проволоки типа 2 конечная температура аустенита должна быть определена с точностью до 1 °C. Конечная температура аустенита должна быть определена в соответствии с 6.3.1 или 6.3.2.
5.4 Механические свойства
Когда производитель заявляет, что разные части ортодонтической проволоки имеют различные механические свойства, испытания для каждой части должны проводиться отдельно и результаты должны быть указаны отдельно.
5.4.1 Проволока типа 1
При испытании на растяжение (см. 6.4.2) должны быть указаны: модуль упругости (ГПа); 0,2%-ный условный предел текучести (МПа) и удлинение при разрыве (%).
При испытании на изгиб (см. 6.4.3) должны быть указаны величина отклонения усилия (Н/мм) и величина отклоняющего усилия при изгибе при постоянном прогибе 0,1 мм (Н).
5.4.2 Проволока типа 2
При испытании на изгиб (см. 6.4.3) должны быть измерены значения силы при разгружении образца для значений прогиба 3,0; 2,0; 1,0 и 0,5 мм, а также постоянный прогиб после разгружения.
5.5 Опасные элементы
В настоящем стандарте кадмий, бериллий, свинец и никель считаются опасными элементами, и производитель должен указать содержание элемента в массовых процентах.
6 Методы испытаний
6.1 Отбор проб
Шесть образцов одного типа изделия из одной партии должны быть отобраны для каждого испытания. Если производитель рекомендует термообработку до клинического использования, ее следует провести перед началом испытаний согласно инструкциям производителя.
6.2 Размеры
Измерения следует проводить с использованием микрометров, оптических микроскопов или других устройств с точностью до 0,005 мм.
Должны быть проведены измерения каждого размера на каждом образце.
6.3 Конечная температура аустенита
6.3.1 Прибор дифференцирующей сканирующей калориметрии с погрешностью измерения 1 °C
6.3.1.1 Процедура
Определяют конечную температуру аустенита с помощью дифференцирующей сканирующей калориметрией согласно инструкции к прибору.
Скорость нагревания должна быть (10 +/- 2) °C/мин.
Образцы разрезают на отрезки подходящей длины для испытания на приборе.
6.3.1.2 Определение конечной температуры аустенита
По кривой (см. рисунок 2), записанной дифференцирующим сканирующим калориметром, определяют конечную температуру аустенита путем проведения на
